EISeg

Python 3.6 PaddlePaddle 2.2 License Downloads

简体中文 | English

最新动向

  • 交互式分割论文EdgeFlow被ICCV 2021 Workshop接收。
  • 支持静态图预测,全面提升交互速度;新增遥感、医疗标注垂类方向,上线宫格标注,最新EISeg 0.4.0推出。

介绍

EISeg(Efficient Interactive Segmentation)是以RITMEdgeFlow算法为基础,基于飞桨开发的一个高效智能的交互式分割标注软件。涵盖了通用、人像、遥感、医疗等不同方向的高质量交互式分割模型,方便开发者快速实现语义及实例标签的标注,降低标注成本。 另外,将EISeg获取到的标注应用到PaddleSeg提供的其他分割模型进行训练,便可得到定制化场景的高精度模型,打通分割任务从数据标注到模型训练及预测的全流程。

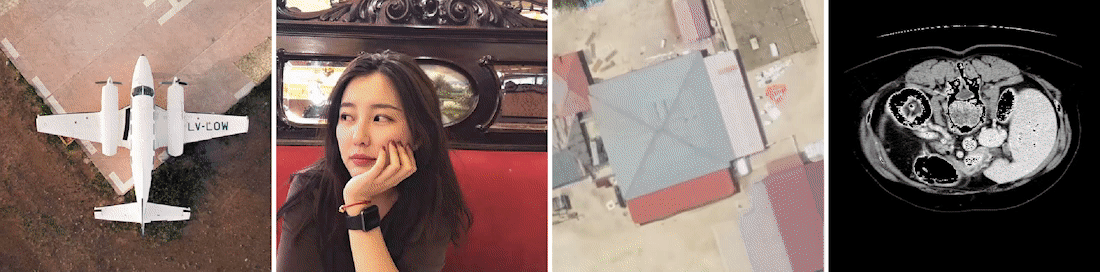

4a9ed-a91y1

模型准备

在使用EIseg前,请先下载模型参数。EISeg 0.4.0版本开放了在COCO+LVIS、大规模人像数据、mapping_challenge及LiTS(Liver Tumor Segmentation Challenge)上训练的四个垂类方向模型,满足通用场景、人像场景、建筑物标注及医疗影像肝脏的标注需求。其中模型结构对应EISeg交互工具中的网络选择模块,用户需要根据自己的场景需求选择不同的网络结构和加载参数。

模型类型 适用场景 模型结构 模型下载地址
高精度模型 适用于通用场景的图像标注。 HRNet18_OCR64 static_hrnet18_ocr64_cocolvis
轻量化模型 适用于通用场景的图像标注。 HRNet18s_OCR48 static_hrnet18s_ocr48_cocolvis
高精度模型 适用于人像标注场景。 HRNet18_OCR64 static_hrnet18_ocr64_human
轻量化模型 适用于人像标注场景。 HRNet18s_OCR48 static_hrnet18s_ocr48_human
高精度模型 适用于通用图像标注场景。 EdgeFlow static_edgeflow_cocolvis
轻量化模型 适用于遥感建筑物标注场景。 HRNet18s_OCR48 static_hrnet18_ocr48_rsbuilding_instance
轻量化模型 适用于医疗肝脏标注场景。 HRNet18s_OCR48 static_hrnet18s_ocr48_lits

NOTE: 将下载的模型结构*.pdmodel及相应的模型参数*.pdiparams需要放到同一个目录下,加载模型时只需选择*.pdiparams结尾的模型参数位置即可, *.pdmodel会自动加载。在使用EdgeFlow模型时,请将使用掩膜关闭,其他模型使用时请勾选使用掩膜

安装使用

EISeg提供多种安装方式,其中使用pip运行代码方式可兼容Windows,Mac OS和Linux。为了避免环境冲突,推荐在conda创建的虚拟环境中安装。

版本要求:

  • PaddlePaddle >= 2.2.0

PaddlePaddle安装请参考官网

克隆到本地

通过git将PaddleSeg克隆到本地:

git clone https://github.com/PaddlePaddle/PaddleSeg.git

安装所需环境(若需要使用到GDAL和SimpleITK请参考垂类分割进行安装):

pip install -r requirements.txt

安装好所需环境后,进入EISeg,可通过直接运行eiseg打开EISeg:

cd PaddleSeg\EISeg
python -m eiseg

或进入eiseg,运行exe.py打开EISeg:

cd PaddleSeg\EISeg\eiseg
python exe.py

PIP

pip安装方式如下:

pip install eiseg

pip会自动安装依赖。安装完成后命令行输入:

eiseg

即可运行软件。

Windows exe

EISeg使用QPT进行打包。可以从这里下载最新EISeg。解压后双击启动程序.exe即可运行程序。程序第一次运行会初始化安装所需要的包,请稍等片刻。

使用

打开软件后,在对项目进行标注前,需要进行如下设置:

  1. 模型参数加载

    根据标注场景,选择合适的网络模型及参数进行加载。目前在EISeg0.4.0中,已经将动态图预测转为静态图预测,全面提升单次点击的预测速度。选择合适的模型及参数下载解压后,模型结构*.pdmodel及相应的模型参数*.pdiparams需要放到同一个目录下,加载模型时只需选择*.pdiparams结尾的模型参数位置即可。静态图模型初始化时间稍长,请耐心等待模型加载完成后进行下一步操作。正确加载的模型参数会记录在近期模型参数中,可以方便切换,并且下次打开软件时自动加载退出时的模型参数。

  2. 图像加载

    打开图像/图像文件夹。当看到主界面图像正确加载,数据列表正确出现图像路径即可。

  3. 标签添加/加载

    添加/加载标签。可以通过添加标签新建标签,标签分为4列,分别对应像素值、说明、颜色和删除。新建好的标签可以通过保存标签列表保存为txt文件,其他合作者可以通过加载标签列表将标签导入。通过加载方式导入的标签,重启软件后会自动加载。

  4. 自动保存设置

    在使用中可以将自动保存设置上,设定好文件夹即可,这样在使用时切换图像会自动将完成标注的图像进行保存。

当设置完成后即可开始进行标注,默认情况下常用的按键/快捷键如下,如需修改可按E弹出快捷键修改。

部分按键/快捷键 功能
鼠标左键 增加正样本点
鼠标右键 增加负样本点
鼠标中键 平移图像
Ctrl+鼠标中键(滚轮) 缩放图像
S 切换上一张图
F 切换下一张图
Space(空格) 完成标注/切换状态
Ctrl+Z 撤销
Ctrl+Shift+Z 清除
Ctrl+Y 重做
Ctrl+A 打开图像
Shift+A 打开文件夹
E 打开快捷键表
Backspace(退格) 删除多边形
鼠标双击(点) 删除点
鼠标双击(边) 添加点

特色功能使用说明

  • 多边形

    • 交互完成后使用Space(空格)完成交互标注,此时出现多边形边界;
    • 当需要在多边形内部继续进行交互,则使用空格切换为交互模式,此时多边形无法选中和更改。
    • 多边形可以删除,使用鼠标左边可以对锚点进行拖动,鼠标左键双击锚点可以删除锚点,双击两点之间的边则可在此边添加一个锚点。
    • 打开保留最大连通块后,所有的点击只会在图像中保留面积最大的区域,其余小区域将不会显示和保存。
  • 保存格式

    • 打开保存JSON保存COCO保存后,多边形会被记录,加载时会自动加载。
    • 若不设置保存路径,默认保存至当前图像文件夹下的label文件夹中。
    • 如果有图像之间名称相同但后缀名不同,可以打开标签和图像使用相同扩展名
    • 还可设置灰度保存、伪彩色保存和抠图保存,见工具栏中7-9号工具。
  • 生成mask

    • 标签按住第二列可以进行拖动,最后生成mask时会根据标签列表从上往下进行覆盖。
  • 界面模块

    • 可在显示中选择需要显示的界面模块,正常退出时将会记录界面模块的状态和位置,下次打开自动加载。
  • 垂类分割

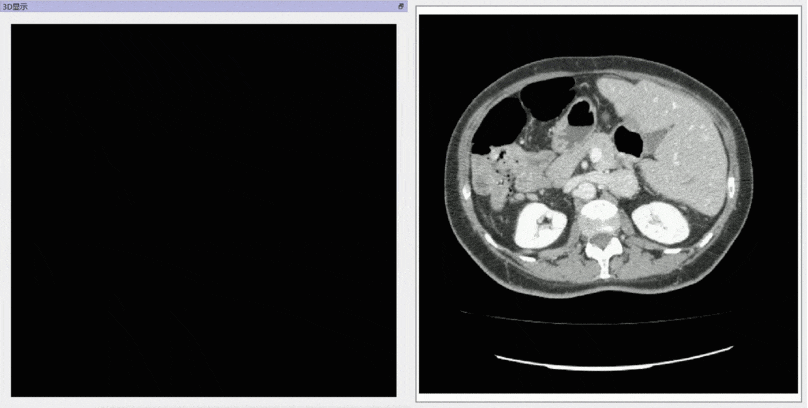

    EISeg目前已添加对遥感图像和医学影像分割的支持,使用相关功能需要安装额外依赖。

  • 脚本工具使用

    EISeg目前提供包括标注转PaddleX数据集、划分COCO格式以及语义标签转实例标签等脚本工具,相关使用方式详见脚本工具使用

版本更新

  • 2021.11.16 0.4.0:【1】将动态图预测转换成静态图预测,单次点击速度提升十倍;【2】新增遥感图像标注功能,支持多光谱数据通道的选择;【3】支持大尺幅数据的切片(多宫格)处理;【4】新增医疗图像标注功能,支持读取dicom的数据格式,支持选择窗宽和窗位。
  • 2021.09.16 0.3.0:【1】初步完成多边形编辑功能,支持对交互标注的结果进行编辑;【2】支持中/英界面;【3】支持保存为灰度/伪彩色标签和COCO格式;【4】界面拖动更加灵活;【5】标签栏可拖动,生成mask的覆盖顺序由上往下覆盖。
  • 2021.07.07 0.2.0:新增contrib:EISeg,可实现人像和通用图像的快速交互式标注。

贡献者

感谢Yuying Hao, Lin Han, Yizhou Chen, Yiakwy, GT, Zhiliang Yu 等开发者及RITM 算法支持。

学术引用

如果我们的项目在学术上帮助到你,请考虑以下引用:

@article{hao2021edgeflow,
  title={EdgeFlow: Achieving Practical Interactive Segmentation with Edge-Guided Flow},
  author={Hao, Yuying and Liu, Yi and Wu, Zewu and Han, Lin and Chen, Yizhou and Chen, Guowei and Chu, Lutao and Tang, Shiyu and Yu, Zhiliang and Chen, Zeyu and others},
  journal={arXiv preprint arXiv:2109.09406},
  year={2021}
}
