ElectricalWireSizes 0.1.31

Module for dimensioning copper electrical conductors, feeder conductor and branch circuits

ElectricalWireSizes

ElectricalWiresSizes es un paquete hecho en el lenguaje de programación Python, creado con la finalidad de acortar el tiempo en el dimensionamiento de conductores eléctricos u obtención de secciones de conductores para una instalación eléctrica. Esta idea nace debido a la popularidad del lenguaje de programación Python y en la búsqueda de una aplicación de este lenguaje dentro del área de ingeniería eléctrica, específicamente para baja tensión.

En la práctica este paquete le será útil cuando trate de dimensionar una cantidad considerable de alimentadores y circuitos derivados, la versión actual cuenta por el momento con 12 módulos, necesarios para dimensionar conductores en corriente alterna y directa usando los métodos de pérdida de tensión y capacidad de corriente, por otra parte, los resultados pueden ser visualizados mediante una lista o tabla estructurada, esta última depende de una librería conocida como tabulate.

La relación de las dependencias de este paquete con otros es baja, tabulate es una dependencia de primer grado, por otra parte, numpy y matplotlib se encuentran en segundo grado, estos últimos son un paquete y una librería, por tanto, ambos no se limitan a una versión en especifico para el uso del paquete ElectricalWireSizes.

La consulta de la versión de este paquete se realiza mediante la instrucción siguiente:

version()

Este programa se basa en el Sistema Métrico Decimal y NOM-001-SEDE-2012 de Instalaciones Eléctricas publicada en el DOF de México, en futuras versiones se incluirá el Sistema Imperial y NEC-2020 exclusivo para Estados Unidos.

"Puedes apoyar el desarrollo de este proyecto mediante un donativo", clic aquí.

Donativos

¿Te gusta este proyecto?, puedes apoyarlo mediante un donativo

La vida es como una batería y en cada momento uno va perdiendo una pequeña parte de esta cada día, puedes apoyar el desarrollo de este proyecto para que sea de mejor utilidad. Si desconoces del medio proporcionado puedes contactarme, se basa en el sistema de pagos de PayPal.

El apoyo es en forma representativa al precio de un café ...

       ─▄▀─▄▀
       ──▀──▀
       █▀▀▀▀▀█▄
       █░░░░░█─█
       ▀▄▄▄▄▄▀▀
   Url para donativos
https://ko-fi.com/jacometoss

El donativo apoya a este proyecto, la aportación mínima es de $2 dólares, algo insignificante para algo de este nivel.

Curso instruccional ElectricalWireSizes

Si eres de las personas que no les gusta esperar y desea impulsar el desarrollo del software libre puedes adquirir el curso instruccional, en este se explica la forma correcta de usar el paquete ElectricalWireSizes, para adquirirlo da clic aquí.

El curso esta estructurado en lecciones, puedes consultar el contenido dando clic aquí.

Instalación

La instalación de la última versión de este paquete se obtiene mediante la instrucción siguiente:

pip install ElectricalWireSizes

Módulos

Un resumen de los módulos disponibles para este paquete se muestra en la tabla siguiente:

Id	Descripción	Módulo
1	Módulo de baja tensión (c.a.) para el dimensionamiento de conductores de cobre (clase B, C y D) tensión máxima de operación de 600V y 2000V.	mbtcu()
2	Módulo de baja tensión (c.a.) para el dimensionamiento de conductores de aluminio (clase B, C y D) tensión máxima de operación de 600V y 2000V.	mbtal()
3	Módulo de baja tensión (c.d.) para el dimensionamiento de conductores de cobre (clase B, C y D) tensión máxima de operación de 600V y 200V.	mbtcustd()
4	Módulo de impedancia en conductores de cobre comerciales.	zpucu()
5	Módulo de impedancia en conductores de aluminio comerciales.	zpual()
6	Módulo para el dimensionamiento de múltiples conductores de material cobre y aluminio en corriente alterna.	dbcircuit()
7	Módulo para dimensionar múltiples conductores de material cobre en corriente directa.	dbcircuitcd()
8	Módulo de gráficas de barras para conductores en corriente alterna.	graph()
9	Módulo de corto circuito (Icc) para conductores de cobre y aluminio.	icc()
10	Módulo de pérdidas de tensión (c.a.) en conductores de material cobre por cargas distribuidas.	redbtcu()
11	Módulo de pérdidas de tensión (c.a.) en conductores de material aluminio por cargas distribuidas.	redbtal()
12	Módulo de exportación de resultados en formato CSV.	list_to_csv()

Base de datos de conductores

El paquete contiene un registro de conductores comerciales y en este se incluye las reactancias, ampacidades y secciones, se debe agregar que para ingresar al contenido debe importar correctamente el paquete con el módulo deseado e ingresar la instrucción siguiente:

dbc(1)

Graficar resultados

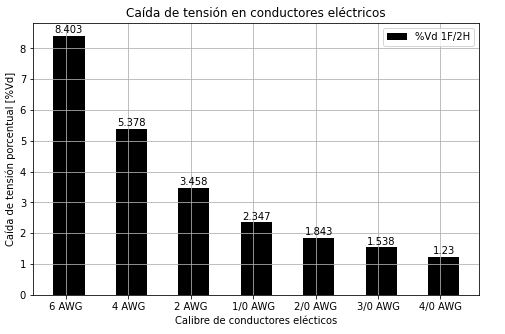

Mediante el uso de matplotlib y numpy es posible obtener un gráfico de las pérdidas de tensión alterna para los conductores comerciales de cobre o aluminio. El gráfico que se muestra al final del párrafo contiene las pérdidas de tensión de los conductores de material aluminio cuando se implementa un sistema monofásico de una fase dos hilos.

El procedimiento para generar el gráfico anterior es usando las instrucciones siguientes:

mydata=mbtal(127,220,55,1,45,1,1,35,3,1,0.9,2,1,60,1.25,1.25)
graph(mydata,"6 AWG","4/0 AWG", 8, 5, 2,"k",1,3)

El llenado del módulo es un poco complejo y se requiere lo siguiente:

• Primero, realizar un cálculo con el módulo mbtcu o mbtal y el resultado obtenido se guarda en una nueva variable; por ejemplo, mydata .
• Segundo, se transfiere los resultados al módulo graph como se muestra en el bloque siguiente:

graph(mydata,"Calibre Inicial","Calibre Final", Ancho, Alto, Aluminio/Cobre, "Color",Sistema)

Es posible limitar los conductores en el gráfico, por otra parte, las secciones de los conductores se deben escribir entre comillas dobles indicando un conductor inicial y un conductor final que se encuentre disponible en la base de datos, habría que decir también que el ancho y alto del gráfico debe estar en pulgadas y en formato integer o float.

El gráfico puede únicamente contener un material conductor (1:Cobre, 2:Aluminio) y el color de las barras habitualmente son (k: negro, b: azul, g:verde, r:rojo), estos colores son estándar en reportes, no obstante, puede usar otros disponibles dentro de la paleta de colores de matplotlib.

Finalmente, la selección del sistema (1:1F-2H,2:2F-3H,3:3F-3H y 4:3F:4H) es indispensable indicarlo y conviene subrayar que el arreglo de datos (mydata) debe ser en formato lista y no tabla para que funcione correctamente el módulo graph.

Corto circuito en conductores

Desde la versión 0.1.22 se incluye el cálculo de corto circuito para los conductores de cobre y aluminio para tensión de corriente alterna, este módulo dimensiona un conductor en estado de corto circuito y se incluye desfasado de los módulos restantes para evitar un dimensionamiento excesivo y más cuando no existe un estudio de corto circuito formal.

Algunas instrucciones de este módulo son:

icc(conductor,t1,t2,fhz,view)
'''
    #conductor: Material conductor.
    ---- 1:(1F-2H) 2:(2F-3H) 3:(3F-3H) 4:(3F-4H)
    #t1: Temperatura de operación en °C.
    #t2: Temperatura de corto circuito en °C.
    #fhz: Frecuencia 50hz o 60hz.
    #view: Modo de visualizar
    ---- 1:(Tabla) 2:(Lista)
 '''

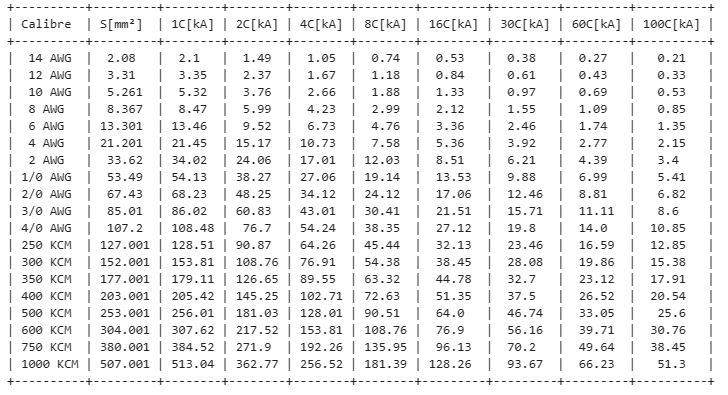

Un ejemplo práctico para obtener las corriente de corto circuito de los conductores comerciales de material cobre se muestra en el bloque siguiente:

icc(1,75,200,60,1)

Los materiales termoplásticos son usados para el aislamiento de conductores de material cobre o aluminio, entre estos se encuentra el PVC, este tiene una temperatura de operación en corto circuito de 105, 130 y 150 grados centígrados. En condiciones normales o de operación continua las temperaturas del aislamiento termoplástico son básicamente de 60, 75 y 90 grados centígrados, por tanto, en condiciones normales se deben relacionar con las temperaturas correspondientes.

Los materiales termoestables son aislamientos de XLPE y EPR para conductores de material cobre o aluminio, la temperatura de corto circuito de estos aislamientos es de 250 grados centígrados y se relaciona con la temperatura operación continua de 90 °C del conductor.

Desarrollador

La versión 0.1.31 es por el momento la más reciente.

[Packqge]: ElectricalWireSizes 0.1.31
[Autor]: Marco Polo Jácome Toss
[Licencia]: GNU General Public License v3.0
[Fecha]: 01/Enero/2023
[Páis]: México

Control de versiones (Changelog)

0.1.31: En esta actualización, se ha introducido el módulo list_to_csv(), el cual facilita la exportación de los resultados obtenidos mediante los módulos de corriente alterna (mbtcu(), mbtal()). [01.01.2024]

0.1.31rc2: En esta nueva versión, se han corregido ciertos detalles en el módulo redbtcu() y se ha incorpotado el módulo redbtal(). Se detectaron errores que implicaban la omisión de separación en ciertos elementos (como los calibres de conductores) y su invocación en el archivo de inicio. [20.12.2023]

0.1.31rc1: En esta nueva versión, se han corregido algunos detalles en el módulo dcircuitcd() y redbtcu(). Estos errores incluían la omisión del factor de corrección por temperatura en el resumen general y un desplazamiento de columnas en el desglose. [19.12.2023]

0.1.30: Versión estable. Incluye un nuevo módulo para calcular pérdidas de tensión en distintos puntos de caga y se agrega la opción de capacidad de corriente en los conductores para los módulos mbtcu() y mbtal(). Además, se actualizan las protecciones del módulo mbtcustd(). [19.02.2023]

0.1.30rc1: Se modifica y clasifica las protecciones por sistema descartando las no comerciales. [10.07.2022]

0.1.29: Versión estable. En esta nueva actualización se agrega al módulo graph una línea indicadora de pérdida de tensión.[07.07.2022]

0.1.29rc1: Se modifican los módulos mbtcu, mbtal, mbtcustd, dbcircuit, dbcircuitcd adicionando un nuevo argumento Fcond y condiciones para el cumplimento del 125% de ampacidad en alimentadores y circuitos derivados sin considerar cualquier factor de ajuste. Todas las versiones anteriores no cuentan con esta condición y esto puede causar error cuando se tienen las condiciones ideales en un conductor, sin agrupar y a temperatura ambiente de 30°C. [03.07.2022]

0.1.28: Versión estable. [15.06.2022]

0.1.28rc2: Separación de operaciones entre conductor y protección.[02.06.2022]

0.1.28rc1 - En esta versión se actualiza las protecciones y la fórmula de corriente incluyendo el factor de sobrecorriente. En la versión 0.1.27 no se logra ver la actualización de la corriente nominal en la lista o tabla. [01.06.2022]

0.1.27 - Versión estable. [20.04.2022]

0.1.27rc3 - En esta versión los módulos se han clasificado e independizado en distintos archivos, además se mejora la salida de datos del módulo dbcircuit para funciones futuras. [20.04.2022]

0.1.27rc2 - Corrección de fechas de actualización en módulos. Los módulos mbtcustd, dbcircuitcd fueron modificados conforme a los requerimientos de protección y capacidad de corriente de los conductores. [19.03.2022]

0.1.27rc1 - Presenta un nuevo campo para el ajuste de la protección conforme a la NOM-001-SEDE-2012 de instalaciones eléctricas. Los módulos que sufrieron cambios son: mtbcu ,mbtal, dbcircuit conforme a los requerimientos de protección y capacidad de conductores. [13.03.2022]

Estructura del paquete

Mermaid ElectricalWireSizes 0.1.31

graph TD

B[ElectricalWireSizes 0.1.31]-->db[(Database)]
	db -->|load| A[mbtcu]-->|result| I[graph, list_to_csv]
    db -->|load| C[mbtal]-->|result| I[graph, list_to_csv]
    db -->|load| D[mbtcustd]
    db -->|parameters| E[zpucu]
    db -->|parameters| F[zpual]
    db -->|parameters| J[icc]
    E -->|parameters| rd[rebtcu]
    db -->|loads| G[dbcircuit] --> H[[Subroutine]]
    H -->|loads| k[mbtcu]--> id1>Not Graph]
    H -->|loads| l[mbtcu]--> id1>Not Graph]
    db -->|loads| M[dbcircuitcd] --> N[[Subroutine]]
    N -->|loads| O[mbtstd]--> id2>Not Graph]
