ichier 0.1.1

Integrated Circuit Hierarchy

Integrated Circuit Hierarchy

做什么用？

懒得写，AI 帮我总结了一下。

ichier 是一个用于创建和处理电路设计的 Python 库。它允许用户定义设计、模块、端口和实例，并生成对应的代码。这个库可以用于以下几个方面：

1. 设计创建：通过 Design 和 Module 等类，可以构建电路设计，并添加多个模块来实现抽象的对应关系。

2. 终端和网络定义：可以轻松定义模块之间的连接，通过设置输入输出端口 Terminal 和内部网络 net 来描述电路的交互。

3. 实例化模块：允许将模块实例化多次，以便在设计中复用特定的功能，比如在一个电路中多次使用同一个逻辑门。

4. 代码解析：支持解析 SPICE 和 Verilog 格式的电路文件，生成 Design 对象，方便分析电路结构和参数，提取设计信息。

5. 命令行交互：支持在 Python 中启动交互式 shell，方便用户与设计进行交互。

安装

pip install ichier -U

从网表读入设计

• 解析 SPICE 文件

from ichier.parser import fromSpice
design = fromSpice("top.cdl")

• 解析 Verilog 文件

from ichier.parser import fromVerilog
design = fromVerilog("top.v")

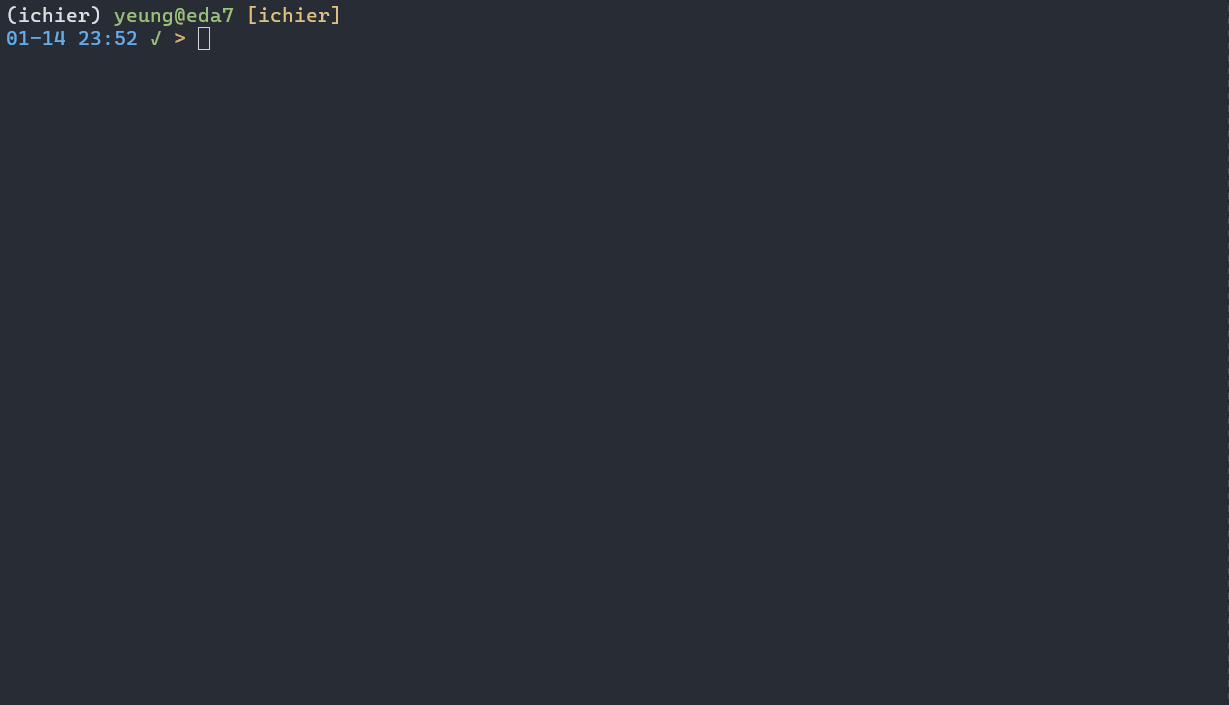

也可以直接使用 CLI 工具

python -m ichier parser spice top.cdl

用 Python 构建一个电路网表

buffer.cdl.py

from ichier import *

design = Design(
    modules=[
        Module(
            name="inv",
            terminals=[
                Terminal(name="A", direction="in"),
                Terminal(name="Z", direction="out"),
            ],
        ),
        Module(
            name="buf",
            terminals=[
                Terminal(
                    name="A",
                    direction="in",
                    net_name="A",
                ),
                Terminal(
                    name="Z",
                    direction="out",
                    net_name="Z",
                ),
            ],
            nets=[
                Net(name="A"),
                Net(name="Z"),
                Net(name="inter"),
            ],
            instances=[
                Instance(
                    name="i1",
                    reference="inv",
                    connection={
                        "A": "A",
                        "Z": "Z",
                    },
                    parameters={"size": "x2"},
                ),
                Instance(
                    name="i2",
                    reference="inv",
                    connection={
                        "A": "Z",
                        "Z": "A",
                    },
                    parameters={"size": "x4"},
                ),
            ],
        ),
    ],
)

• 查询设计信息

design.modules.figs
# (Module(name='inv'), Module(name='buf'))

buf = design.modules["buf"]

buf.terminals.figs
# (Terminal(name=A, in), Terminal(name=Z, out))

buf.instances.figs
# (Instance(name='i1'), Instance(name='i2'))

buf.nets.figs
# (Net(name='A'), Net(name='Z'), Net(name='inter'))

LICENSE

GNU Affero General Public License v3
