cloudMappingAI 0.0.2

Library for cloud mapping using Artificial Intelligence by semantic segmentation image

CloudMappingAI

Intisari

Library yang bertujuan untuk membantu para peneliti untuk membangun dan menggunakan model pemetaan awan dalam penelitian Geografis. librayr ini terdiri dari 3 tahapan dalam penggunaannya:

1. pra-pemrosesan dataset

   Bagian ini merupakan tahapan awal dari pengolahan dataset yang berbentuk gambar dalam pemetaan awan. Isi dari pra-pemrosesan dataset ini adalah mengubah format gambar secara default ke .png dan meningkatkan resolusi gambar menggunakan model ESRGAN

2. pemrosesan dataset

   Bagian ini merupakan tahapan kedua dari pengolahan dataset yang siap untuk nantinya di training di dalam model segmentation image

3. CloudMappingAI

   Bagian ini merupakan tempat untuk pelatihan model, penyimpanan model, evaluasi model, penggunaan model kembali dalam melakukan pemetaan awan.

Model

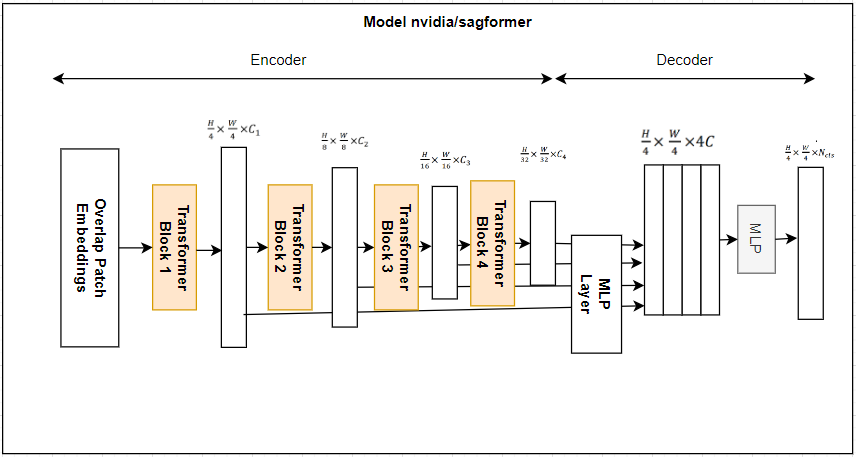

Model yang digunakan iyalah berbasi transfer learning transformer dengan nama nvidia/mti-b0 :Segformer adapun gambaran arsitektur dari model ini sebagai berikut,

Cara Penggunaan

Mengenal Beberapa Fungsi Dari Library

Fungsi/method	Deskripsi
change_image_format_to_png_directory_dataset	metod dari class pra_pemrosesanDataset (cla-ss) yang disimpan di variabel pra_pemrosesan_data yaitu change_image_format_to_png_directory_dataset (method) yang akan mengubah gambar ke format png pada sekalah gambar folder.
change_image_format_to_png_for_on_image_dataset	berfungsi untuk mengubah format gambar secara satu per satu, dengan memasukan path file lokasi gambar dan path folder yang menampung hasil dari perubahan format gambar ke png.
list_change_image_format_to_png_directory_dataset	bertujuan untuk meletakan hasil dari path Lokasi gambar yang sudah diubah format nya ke dalam sebuah array.
ESRGAN_resolusi_dataset	penggunaan untuk melakukan resolusi gambar dengan model ESRGAN dengan method yang dipanggil ESRGAN_ resolusi_dataset (method) , method ini merupakan pengubah resolusi gambar sekala folder dan menghasilkan type data dictionary yang terdiri dari list image serta image_hasil yang sudah di resolusi dengan model ESRGAN.
ESRGAN_resolusi_on_image dan plot_image_result_esrgan	bertujuan untuk meningkatkan resolusi gambar satu per satu dengan memasukan Lokasi path gam-bar di parameter method terse-but, dan menggunakan me-thod dari plot_image_result (method) yang bertujuan untuk menampilkan gambar hasil resolusi dari esrgan.
dwonload_dataset_roboflow	bertujuan untuk menginisialisasi untuk meng-gunakan method pemrosesan gambar yang akan siap di masukan ke dalam training model. Penggunaan metohd yang dipanggil iyalah dwonload_dataset_roboflow (method) bertujuan untuk mendwonlod data dari hasil pemrosesan di aplikasi pihak ke-3 yaitu roboflow.
combine_dataset_pra_pemrosesan	bertujuan untuk mengkelompokkan dataset berdasarkan jenis data seperti training, validasi, dan testing.
combine_dataset_to_model	bertujuan untuk menjadikan di tiap kelompok gambar untuk di jadikan format PIL agar dapat mudah di tampilkan dan dibentuk ke dataset pelatihan model yang terparti menjadi “image” dan “label”.
dataset_transform_area_model	bertujuan untuk mengubah struktur gambar menjadi array pixel_velues agar dapat mudah melakukan training model serta labelnya diubah ke dalam array yang berisi nilai 0 dan 1.
train	bertujuan untuk melatih model.
history_model_evaluate	bertujuan untuk mendwon-load dan menampilkan data history hasil evaluasi training model
model_save	bertujuan untuk menyimpan model yang sudah di training sebelumnya.
testing_model	betujuan untuk melakukan prediksi pada satu gambar dengan memasukan gambar dari data_tes yang sudah di proses sebelumnya menjadi format PIL image dan model yang sudah kita latih dari path lokasinya kedalam method.
predict_all_image_model	bertujuan untuk melakukan sekaligus pada semua gambar dari data_tes yang sudah di olah. Gambar yang ada di data_tes ada 6 gambar dan di prediksi secara sekaligus.
show_image_model_prediction	bertujuan untuk menampilkan sampel gambar yang sudah di prediksi berserta target yang sudah memenuhi.

Implementasi

Penggunaan library ini dapat diterapkan dengan penggunaan code serta parameter yang di ikutsertakan pada saat pengeksekusian code berlangsung, berikut implementasi dalam code yang dijalankan.

Penginstalan Library

pip install cloudmappingai

Import Library

Dalam mengimport library di cloudMappingAI ada dua cara penggunaan :

1. Import untuk semuanya

   from cloudMappingAI import *


   tanda (*) merupakan tanda untuk memanggil segala bentuk method yang ada di library cloudMappingAI.

2. Import untuk satu per satu method atau class nya

   from cloudMappingAI.cloud_mapping_ai import pra_pemrosesanDataset
   from cloudMappingAI.cloud_mapping_ai import pemrosesanDataset
   from cloudMappingAI.cloud_mapping_ai import CloudMappingAI


   Dalam code di atas ada 3 jenis class utama yang akan di panggil yaitu tahapan pra-pemrosesan dataset, pemrosesan datasetm, dan CloudMappingAI sebagai class training model.

Pra-pemrosesan datasets

Ada beberapa class dan method yang digunakan pada libraray cloudmappingai ini di tahapan pra-pemrosesan dataset,

1. Inisialisasi tahapan pra-pemrosesan dataset

   pra_pemrosesan_data = pra_pemrosesanDataset(
      path_directory_input=...,
      path_directory_output=...,
      path_directory_output_result_esrgan=...
   )


   Inisialisasi pra_pemrosesanDataset melibatkan pemasukan beberapa parameter terdiri dari:

   parameter	deskripsi
   path_directory_input	Sebagai parameter yang bernilai (string) yang menyimpan string berupa lokasi dari gambar directory atau penyimpanan inputan
   path_directory_output	Sebagai parameter yang bernilai (string) yang menyimpan string berupa lokasi dari gambar directory atau penyimpanan outputan
   path_directory_output_result_esrgan	Sebagai parameter yang bernilai (string) yang menyimpan string berupa lokasi dari gambar yang sudah di ubah format nya menjadi .png yang nantinya akan siap di tingkatkan resolusinya.

2. Penggunaan method ubah format gambar sekala directory atau folder.

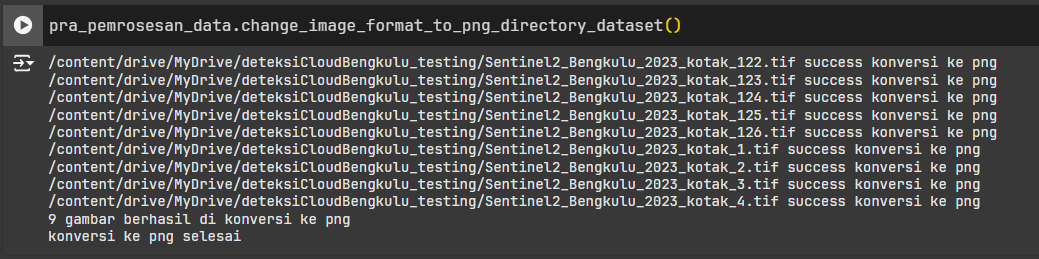

   pra_pemrosesan_data.change_image_format_to_png_directory_dataset()


   output:

   Penggunaan method ini bertujuan untuk mengubah gambar dari yang semulanya adalah format mentahan dari citra setelit yaitu .tif diubah ke format .png secara keseluruhan dalam sekala directory.

3. Penggunaan method ubah format gambar dalam satu per satu gambar.

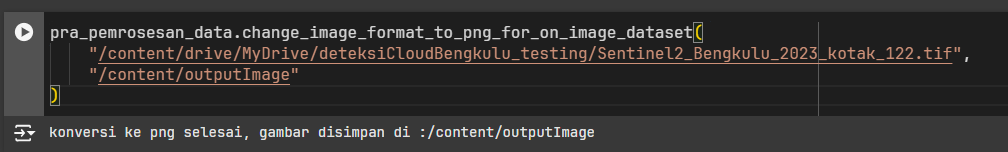

   pra_pemrosesan_data.change_image_format_to_png_for_on_image_dataset
   (
      path_image=....,
      path_output_image=...,
   )


   Output :

   Penggunaan method ini bertujuan untuk mengubah format gambar dengan menginputkan satu gambar, yang mana meletakan path atau lokasi dari satu gambar berformat .tif dan akan disimpan ke dalam alokasi path outputnya yang berisi format .png. Berikut parameter yang ada di dalam method tersebut:

   parameter	deskripsi
   path_image	Parameter yang menyimpan nilai (string) yaitu berupa lokasi path image yang berformat .tif
   path_output	Paramater yang menyimpan nilai (string) yaitu berupa lokasi path directory untuk output hasil pengubahan gambar ke .png

4. Penggunaan method ubah format gambar secara keseluruhan dari satu folder dan menyimpan lokasi path gambar ke dalam sebuah array

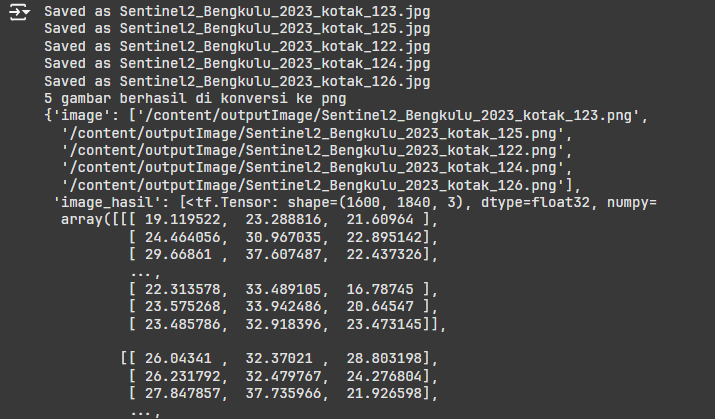

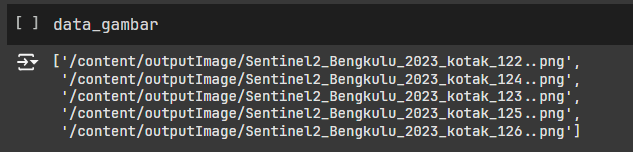

   data_gambar = pra_pemrosesan_data.list_change_image_format_to_png_directory_dataset()


   Output:

5. Resolusi ESRGAN gambar secara banyak dalam satu folder.

   pra_pemrosesan_data.ESRGAN_resolusi_dataset()


   Output:

   Method ini berfungsi untuk meresolusikan gambar menggunakan model ESRGAN, dengan sekali banyak gambar dalam satu directory yang akan diresolusikan dengan ESRGAN ini dan mengembalikan nilai dictionary yang berisi "image", "image_hasil".

6. Resolusi ESRGAN gambar secara satu per satu

   fake_tes_gambar = pra_pemrosesan_data.ESRGAN_resolusi_on_image(
      path_image=...
   )


   Parameter	Deskripsi
   path_image	parameter yang berisi nilai (string) yaitu lokasi path image yang akan diresolusikan.

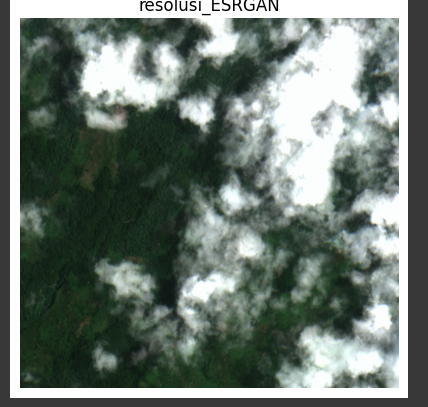

7. Menampilkan plot gambar hasil resolusi

   pra_pemrosesan_data.plot_image_result_esrgan(
      image=...,
      title=...
   )


   Output :

   Prameter	Deskripsi
   image	parameter yang berisi nilai tensor berdimensi 3D yang terdiri dari panjang, lebar, dan tinggi.
   title	parameter yang berisi nilai string untuk memberikan judul di plot.

   Method ini berfungsi untuk menampilkan resolusi gambar dengan menggunakan plot matplotlib.

Pemrosesan dataset

Ada beberapa class dan method yang digunakan pada libraray cloudmappingai ini di tahapan pemrosesan dataset

1. Inisialisasi Pemrosesan dataset

   pemrosesan_data = pemrosesanDataset(
      path_train=...,
      path_valid=...,
      path_test=...
      )


   parameter	deskripsi
   path_train	Parameter yang menyimpan nilai (string) yaitu path lokasi data train saat sudah mendwonload data dari roboflow.
   path_valid	Parameter yang menyimpan nilai (string) yaitu path lokasi data valid saat sudah mendwonload data dari roboflow.
   path_test	Parameter yang menyimpan nilai (string) yaitu path lokasi data test saat sudah mendwonload data dari roboflow.

   Method ini merupakan inisialisais untuk penggunaan class dan method di bagian pemrosesan dataset yang mengimputkan 3 parameter yaitu data train, validasi, dan testing.

2. Dwonload dataset

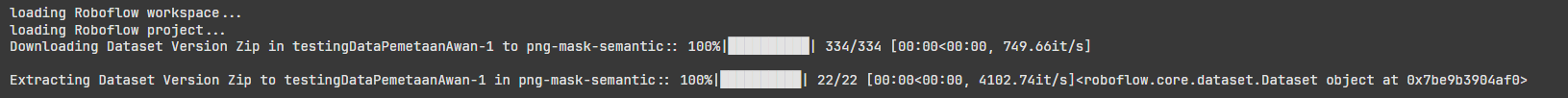

   dataset.dwonload_dataset_roboflow(
      api_key=...,
      name_workspace=...,
      name_project=...,
      vers=...,
      name_version=...
   )


   Output:

   parameter	deskripsi
   api_key	parameter yang menyimpan nilai string yaitu api key dari roboflow.
   name_workspace	parameter yang menyimpan nilai string yaitu workspace dari roboflow.
   name_project	parameter yang menyimpan nilai string yaitu nama projek di roboflow.
   vers	parameter yang menyimpan nilai string yaitu versi dataset di roboflow.
   name_version	parameter yang menyimpan nilai string yaitu nama versi dataset di roboflow.

   method ini berfungsi untuk mendwonload dataset di roboflow dengan mengakses data di roboflow untuk di dwonload datasetnya.

3. Mengklompokan dan menyesuaikan gambar sesuai dengan jenis training, validasi, dan testing

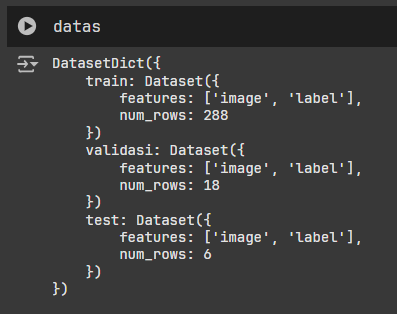

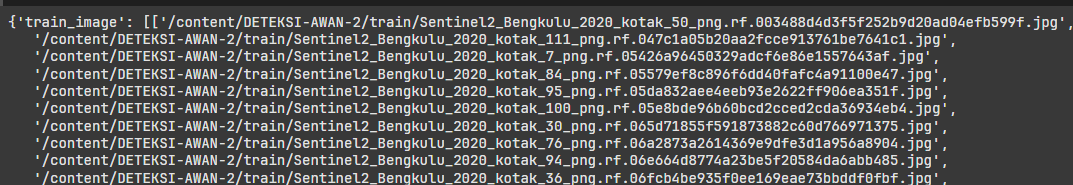

   datas = pemrosesan_data.combine_dataset_pra_pemrosesan()


   Output:

   method tersebut bertujuan untuk mengelompokan data serta mengurutkan data sesuai dengan mask atau semantic tiap gambar sesuai dengan index unik, kemudian mengembalikan nilai _dictionary yang terdiri dari train_image, validasi_image, dan testing image.

4. Combinasi dataset untuk model

   datas = pemrosesan_data.combine_dataset_to_model(combine_ds=...)


   Output :



   parameter	deskripsi
   combine_ds	parameter ini berisi data dictionary dengan key 'train_image', 'validasi_image', 'test_image'.

   Pada method ini dataset yang sudah di kelompokan dari dictionary akan dijadikan menjadi datasetDict yang menampung nilai dari semua gambar yang di ubah ke bentuk format PIL image.

Model CloudMappingAI

Pada bagian ini bertujuan untuk menjalankan area pengembangan model, evaluasi model, serta menyimpan model untuk melakukan testing dan penerapan model untuk pemetaan awan, berikut beberapa class dan method yang ada di bagian ini:

1. Inisialisasi class

   ModelCloudMappingAI = CloudMappingAI(
      id2label=...,
      label2id=...,
      checkpoint_train='...'
   )

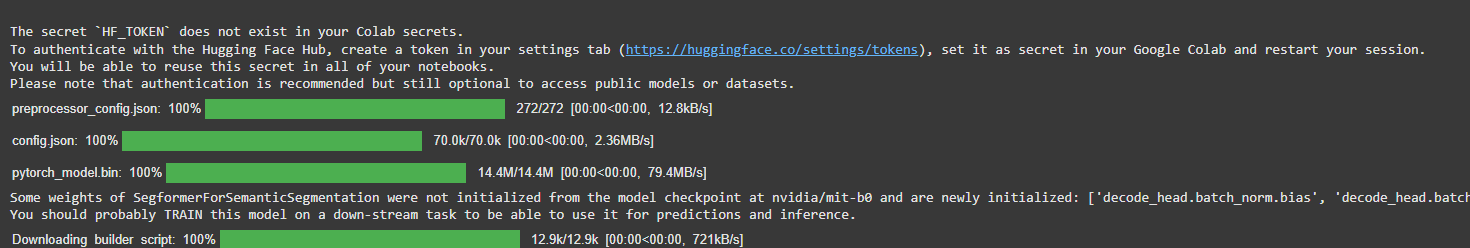

   Output:

   parameter	deskripsi
   id2label	parameter ini menyimpan nilai dictionary class dengan key nya adalah index class objek itu sendiri.
   label2id	parameter ini menyimpan nilai dictionary class dengan key nya adalah name class objek itu sendiri.
   checkpoint_train	parameter yang menyimpan nilai string dari model yang diimputkan di hugging face dengan prinsip transfer learning

   Bagian inisialisasi ini adalah awalan untuk menggunakan method platihan model yang ada di library.

2. Transfrom dataset

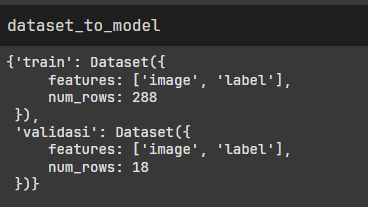

   dataset_to_model = ModelCloudMappingAI.dataset_transform_area_model(datas)


   Output:



   parameter	deskripsi
   dataset	parameter ini berisi type datasetDict untuk di ubah format gambarnya menjadi vektor array agar sesuai dan dapat ditraining dengan model.

3. Training model

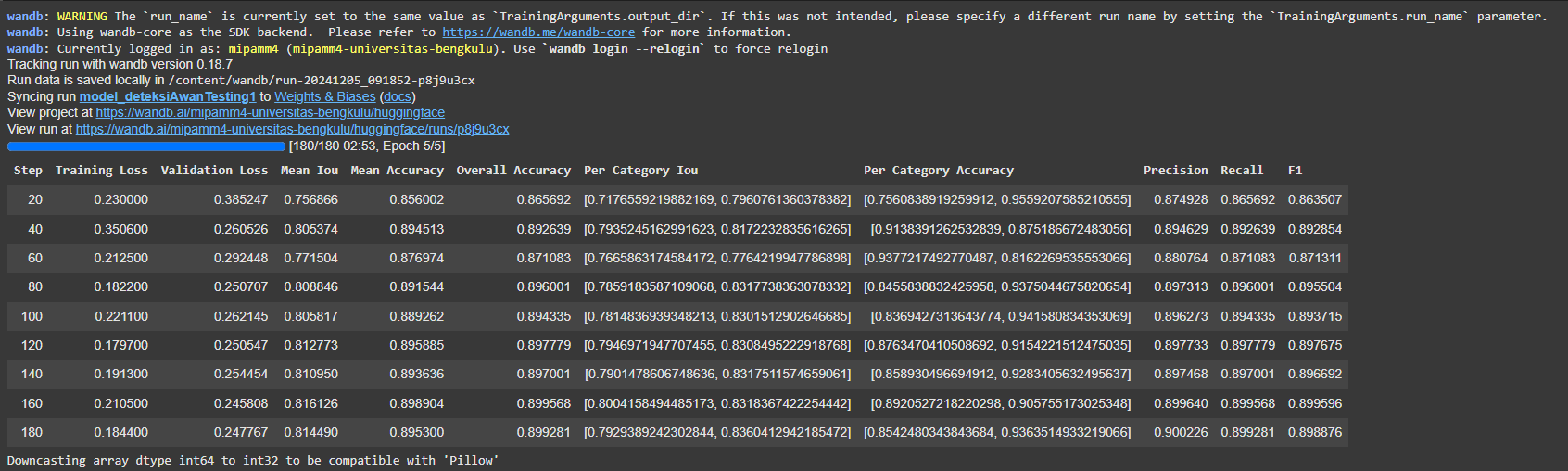

   model_baru = ModelCloudMappingAI.train(
      train_ds=...,
      validation_ds=...,
      learning_rate=...,
      num_train_epochs=...,
      per_device_train_batch_size=...,
      per_device_eval_batch_size=...,
      output_dir=...
   )


   Output:



   parameter	deskripsi
   train_ds	parameter yang berisi nilai array gambar untuk dataset train yang sudah di normalisasai dari method "dataset_transform_area_model".
   validation_ds	parameter yang berisi nilai array gambar untuk dataset validation yang sudah di normalisasi dari method "dataset_transform_area_model".
   learning_rate	parameter yang berisi nilai float untuk mengatur seberapa besar atau batasan perubahan bobot dalam model setiap langkah platihan model.
   num_train_epochs	parameter yang berisi nilai integer untuk menentukan berapa banyak jumlah iterasi pelatihan yang akan dilakukan pada model yang kita latih dengan dataset.
   per_device_train_batch_size	parameter yang berisi nilai integer untuk sebagai penentu jumlah sampel data yang akan diproses secara bersamaan dalam satu langkah pelatihan.
   per_device_eval_batch_size	parameter yang berisis nilai integer yang fungsi nya sama dengan parameter "per_device_train_batch_size" tapi di bagian data validasi.
   output_dir	parameter yang berisi lokasi tempat menyimpan hasil atau data chece dari berjalannya pelatihan model.

   method yang digunakan tersebut bertjuan untuk melakukan training pada model dengan menginputkan dataset yang sudah di normalisasikan agar sesuai dengan model yang dilatih serta pengaturan parameter platihan seperti bacth size dan iterasi platihan (epoch)

4. History model

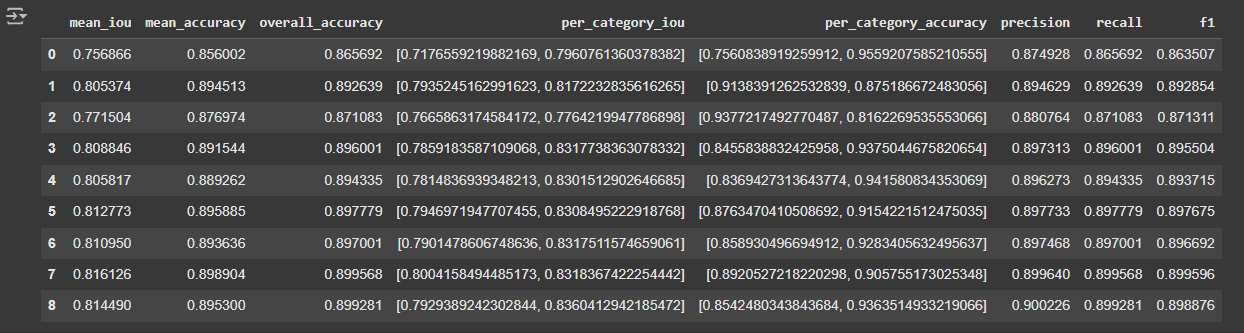

   history = ModelCloudMappingAI.history_model_evaluate()


   Output:

   method history_model_evaluate bertujuan untuk mendwonload dan melihat history dari evaluasi selama pelatihan pada tiap becth nya dengan mendwonload data hasil evaluasi nya ke dalam bentuk CSV.

5. Save model

   ModelCloudMappingAI.model_save(
      path_output_dir=...
   )


   Output:



   parameter	deskripsi
   path_output_dir	parameter ini berisi nilai string yang berupa lokasi folder output untuk menyimpan model yang sudah dilatih.

   method model_save ini bertujuan untuk menyimpan model apabila model sudah melakukan pelatihan dan memiliki evaluasi yang bagus dengan performa model yang baik.

6. Testing Model

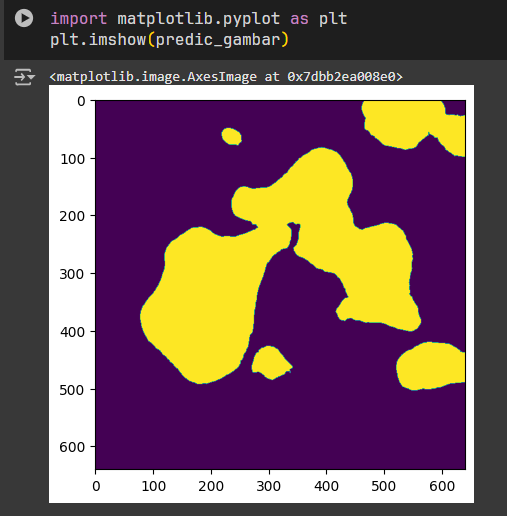

   predic_gambar = ModelCloudMappingAI.testing_model(
      image_test_area=...,
      checkpoint_test=...
   )


   Output:



   parameter	diskripsi
   image_test_area	parameter yang berisi gambar berforma PIL image
   checkpoint_test	paraemter yang berisi path model yang sudah dilatih untuk digunakan pada data testing untuk implementasi dan pengujian.

7. Prediksi banyak gambar

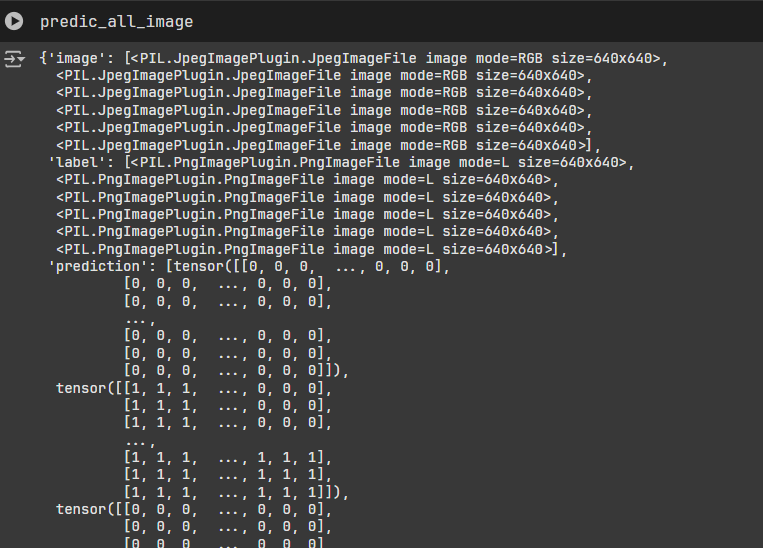

   predic_all_image = ModelCloudMappingAI.predict_all_image_model(data_tes, "/content/best_model")


   Output :



   parameter	diskripsi
   test_ds	parameter yang berisi array gambar berforma PIL image yang siap untuk di uji coba
   checkpoint_test	paraemter yang berisi path model yang sudah dilatih untuk digunakan pada data testing untuk implementasi dan pengujian.

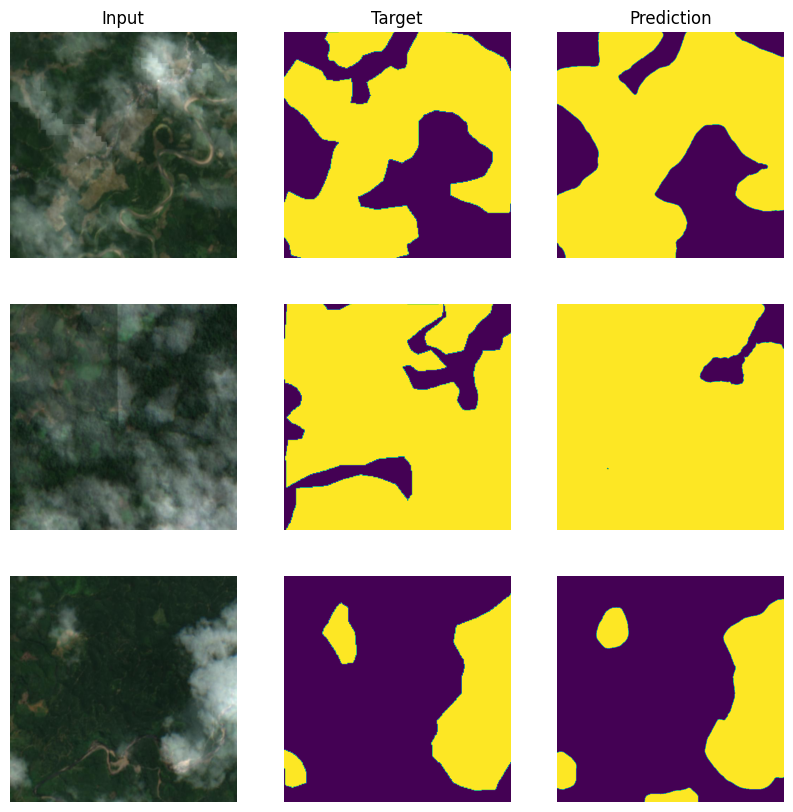

8. Menampilkan gambar sampel testing

   model_testing.show_image_model_prediction(predic_all_image)


   output:

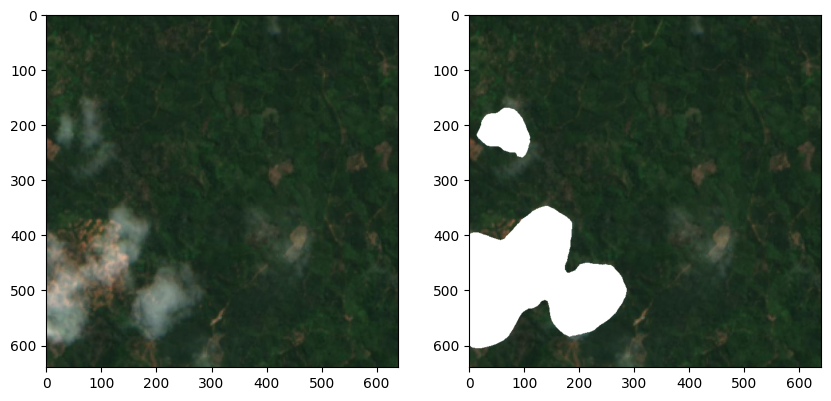

9. Melakukan penghapusan awan di gambar asli

hasil_gambar_hasil_hapus_awan = ModelCloudMappingAI.remove_cloudh_with_transparansy(
   original_image="",
   segmentation_image="",
   cloud_label=""
)

Paramater yang digunakan :

parameter	penjelasan
original_image	Sebagai parameter yang menampung variabel gambar yang asli atau inputan gambar berbentuk vector
segmentation_image	Sebagai parameter yang menampung variabel gamba hasil prediksi model berbentuk vector
cloud_label	sebagai parameter yang menampung nilai interger label yang mendeskripsikan awan contoh 1,2,3,....

cara penggunaannya:

Hasil :
