AI-assisted architecting

Houd je ArchiMate-model bij zoals code, zelf of samen met een AI-assistent. Deze repository levert daarvoor twee dingen die op elkaar aansluiten:

• archi-cli, een command line tool voor native Archi-modellen. Je bekijkt, wijzigt en controleert een .archimate-bestand vanuit de terminal en genereert er views, webpagina's en presentaties uit. Elke wijziging wordt gevalideerd voordat hij wordt opgeslagen, zodat het model nooit kapot raakt.
• Skills voor AI-assistenten, als plugin voor Claude Code. Ze leren een assistent hoe hij met archi-cli aan je model werkt: wijzigen, views maken en presentaties bouwen, met validatie en normalisatie op de juiste momenten.

De tool werkt prima zonder de skills. De skills hebben de tool nodig, want een assistent wijzigt het model uitsluitend via archi, nooit door zelf in de XML te schrijven.

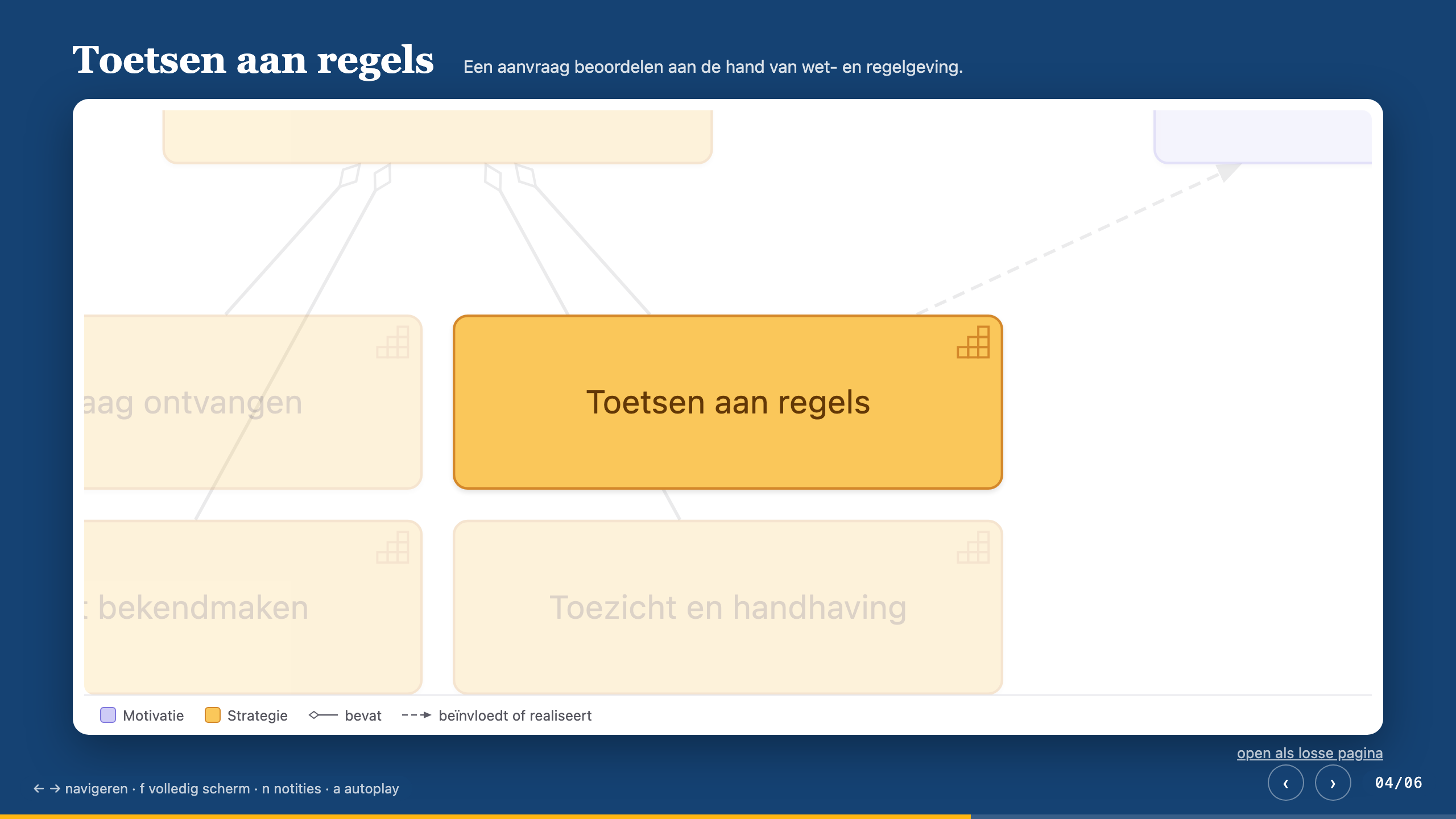

Een slide uit het meegeleverde voorbeeld: de camera zoomt in op één element en dimt de rest. Gegenereerd uit het model, zonder handwerk.

Wat zit erin

Wat het is, en wat niet

Wel:

• Een command line tool die het native Archi-formaat leest en schrijft. Het bestand blijft gewoon te openen en te bewerken in Archi.
• Een vangnet. Elke mutatie wordt eerst in het geheugen gevalideerd; bij een fout weigert de tool op te slaan. Ids blijven onveranderd.
• Deterministisch. Dezelfde invoer geeft dezelfde uitvoer, zodat diffs klein blijven en je de uitvoer in CI kunt controleren.
• Skills die een AI-assistent dezelfde werkwijze laten volgen als een zorgvuldige architect: eerst kijken, dan via de CLI wijzigen, valideren, normaliseren en de views bijwerken.

Niet:

• Geen vervanging van Archi. Vrij modelleren op het canvas en de layout van een view fijnslijpen doe je in Archi. De tool en Archi werken op hetzelfde bestand en vullen elkaar aan.
• Geen ArchiMate-validator. archi validate controleert de integriteit van het bestand en je eigen conventies, niet of een relatie volgens de ArchiMate-specificatie is toegestaan.
• Geen AI in de tool. archi-cli bevat geen AI en stuurt je model nergens heen; alleen het eenmalig ophalen van de Archi-engine gebruikt het netwerk. Gebruik je de skills, dan leest je AI-assistent het model. Waar die zijn gegevens verwerkt, bepaal je met de keuze van je assistent, niet met deze repository.
• Geen officieel product of standaard. Het is open source software in de bètafase, zonder garanties of ondersteuningsafspraken.

Snel aan de slag

Met de command line tool

Je hebt uv nodig; uv regelt zelf een passende Python (3.12 of nieuwer).

uv tool install archi-cli
archi --version

Probeer het op het meegeleverde voorbeeld, een fictief model van een gemeente die vergunningen verleent:

git clone https://github.com/NederlandseDigitaleDienst/ai-assisted-architecting.git
cd ai-assisted-architecting/examples/vergunningverlening
archi stats                          # wat zit er in het model
archi show "Toetsen aan regels"      # één element met zijn relaties
archi render                         # views en slides naar views/

Open daarna views/html/index.html in je browser. De Mermaid-versies van de views staan hier op GitHub al gerenderd.

Voor je eigen model: draai archi in de map met je .archimate-bestand, of leg het vast in een archi.toml (zie Configuratie).

Met een AI-assistent

Installeer eerst archi-cli zoals hierboven, en daarna de plugin nldd-archi uit de marketplace van de NLDD. In Claude Code:

/plugin marketplace add NederlandseDigitaleDienst/ai-plugins
/plugin install nldd-archi@nldd

In Cursor importeer je de marketplace via Dashboard → Settings → Plugins → Import met de repository NederlandseDigitaleDienst/ai-plugins.

Open Claude Code in de map van je model (of in examples/vergunningverlening/) en vraag in gewone taal wat je wilt:

Voeg een capability "Toezicht" toe onder Vergunningverlening, met een korte omschrijving.

Maak een view van Vergunningverlening met alles wat eraan gekoppeld is.

Maak een presentatie die begint bij de capabilitykaart en inzoomt op "Toetsen aan regels".

De assistent kiest zelf de passende skill. Zie De skills voor wat elke skill doet.

Wat archi-cli kan

archi <commando> --help toont alle opties. Een paar voorbeelden:

archi add-element --type Capability --name "Toezicht" --documentation "Naleving controleren."
archi add-relation --type Aggregation --source "Vergunningverlening" --target "Toezicht"
archi move "Toezicht" --subfolder "Gebied handhaving" --create-subfolder
archi add-view --name "Capabilities" --layout cluster --type Capability
archi remove "Toezicht" --cascade      # ook relaties en view-objecten

Controleren. archi validate vindt onder meer dubbele ids, relaties naar elementen die niet bestaan, elementen in de verkeerde laagmap, kapotte views en property-keys die niet in je conventielijst staan. Mutaties draaien dezelfde controles automatisch.

Normaliseren. archi normalize laat Archi zelf het bestand opnieuw wegschrijven, in zijn eigen canonieke vorm. Zo blijven git-diffs klein, of een wijziging nu uit de tool of uit Archi komt. De Archi-engine haalt de tool bij het eerste gebruik zelf op en controleert de download.

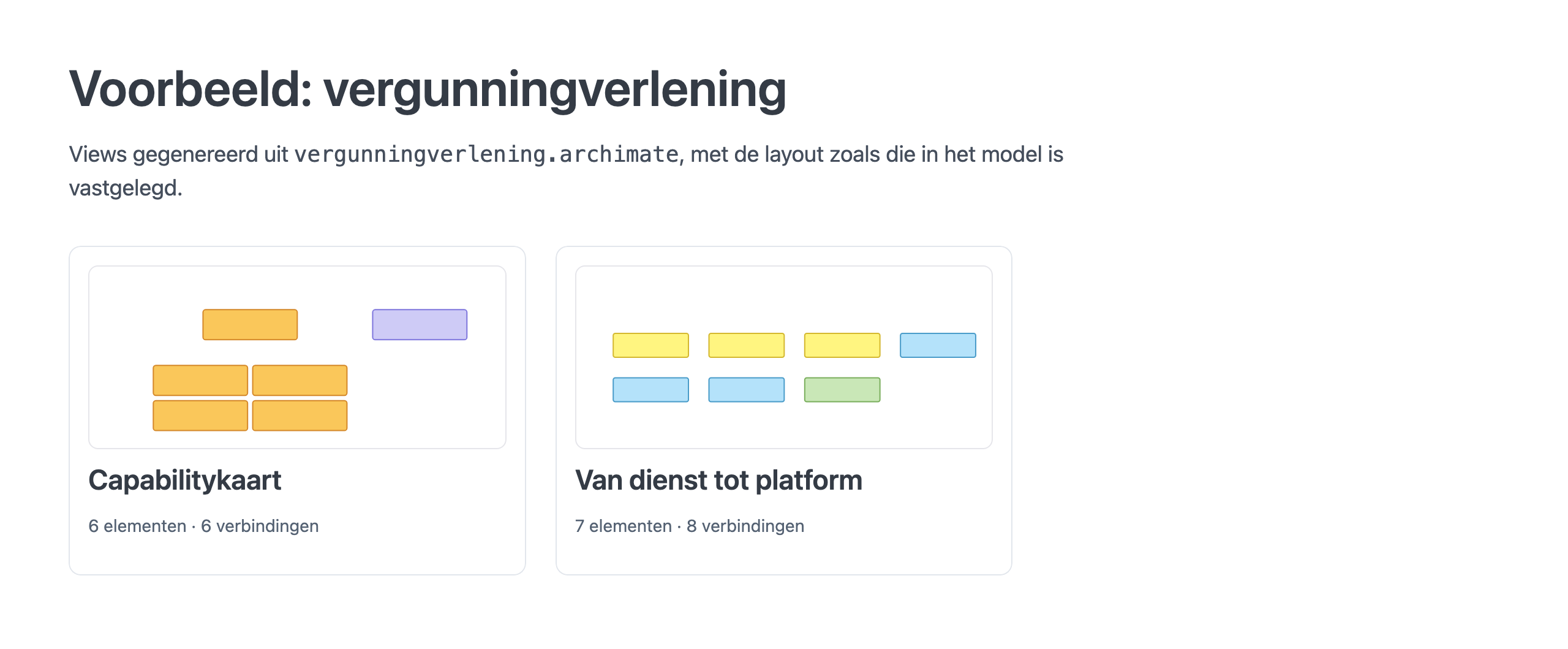

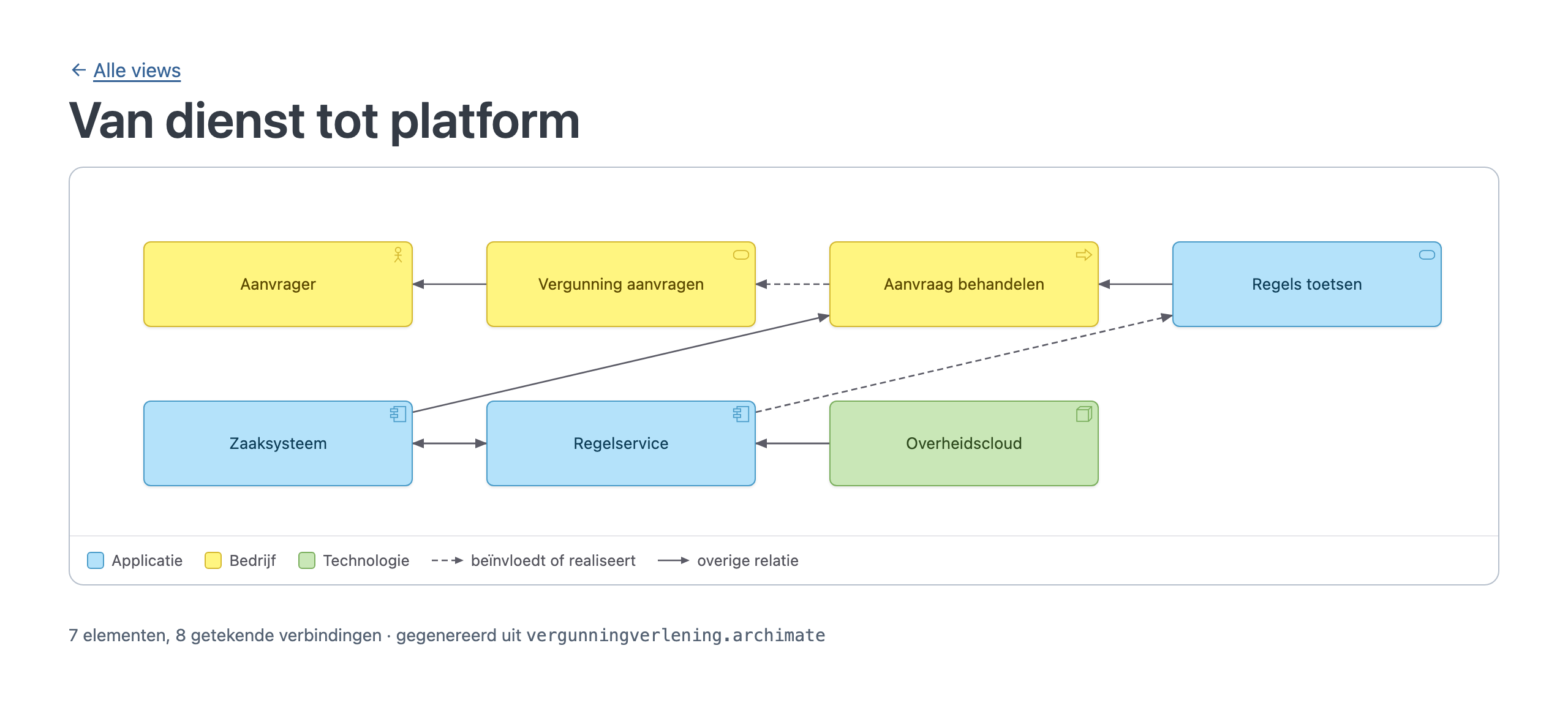

Publiceren. archi render zet elke view om naar Mermaid (dat GitHub direct toont) en naar een webpagina met de layout en de ArchiMate-notatie uit het model, gestileerd met het NLDD Design System. Een indexpagina toont alle views met een miniatuur.

Presenteren. Een deck in decks/*.toml beschrijft een lineair verhaal met views uit het model, afgewisseld met tekst. archi slides maakt er een zelfstandige HTML-presentatie van, met zoom-op-een-element, sprekersnotities en volledig scherm. Zie het voorbeelddeck.

Doorklikken. Met een links-bestand worden elementen in de webpagina's klikbaar naar een andere view of een ander bestand, bijvoorbeeld een diagram dat je met eigen scripts maakt. Zie ADR 0010.

Configuratie

De tool zoekt het model in deze volgorde: de optie --model <pad> (vóór het subcommando), de sleutel model in een archi.toml (in de werkmap of een map erboven), of het enige .archimate-bestand in de werkmap.

# archi.toml
[tool.archi]
model = "model/architectuur.archimate"
conventions = "docs/conventies.md"   # toegestane property-keys
links = "links.toml"                 # doorkliks in de webpagina's
fonts = "system"                     # of "rijkssans", zie hieronder

Alle sleutels zijn optioneel. Dezelfde tabel mag ook in een pyproject.toml.

Lettertype. De webpagina's gebruiken standaard het systeemlettertype. RijksSans is uitsluitend bedoeld voor publicaties van de Rijksoverheid en partijen die in haar opdracht werken; valt jouw publicatie daaronder, zet dan fonts = "rijkssans".

De skills

Een skill is een korte handleiding in tekst (SKILL.md) die een AI-assistent laadt wanneer je vraag erbij past. De skills bevatten geen code: ze vertellen de assistent welke archi-commando's hij gebruikt, in welke volgorde, en waar hij op moet letten. Ze staan in skills/.

• nldd-archi-model wijzigt het model. De assistent kijkt eerst wat er staat (archi show, archi list), wijzigt via de CLI, zet omschrijvingen in het documentatieveld van Archi, valideert, normaliseert en werkt de views bij. Verwijderen met --cascade gebeurt alleen bewust.
• nldd-archi-view maakt views: een selectie op type, property of relatie, of een detailview van één element met alles eromheen, in een raster- of clusterlayout.
• nldd-archi-slides schrijft decks in decks/*.toml: een lineair verhaal met views uit het model, zoomslides op één element en tekst daartussen, en rendert ze naar HTML.

De plugin brengt alleen de skills mee; het commando archi installeer je los met uv. De tool garandeert dat het model technisch klopt, niet dat de architectuur klopt. Lees wijzigingen van een assistent na zoals je een pull request van een collega naleest.

Grenzen en bekende beperkingen

• Alleen het native Archi-formaat (.archimate). Het Open Group Exchange-formaat wordt niet gelezen of geschreven.
• normalize heeft de Archi-engine nodig (ongeveer 165 MB, eenmalig). Archi levert die voor macOS (Intel en Apple Silicon) en voor 64-bit x86 op Linux en Windows. Op andere platforms installeer je Archi zelf en wijs je hem aan met de omgevingsvariabele ARCHI_APP. Alle andere commando's werken zonder Archi.
• Automatische layout is een startpunt. add-view plaatst elementen in een raster of in clusters; bij grotere views schuif je in Archi nog wat bij.
• Niet alles wordt gerenderd. Sketch- en canvasviews, afbeeldingen en eigen kleuren en lettertypes uit Archi komen niet in de webpagina's.
• De webpagina's laden het design system van een CDN en hebben dus internet nodig om goed te tonen.
• De skills zijn geschreven en getest voor Claude Code. De plugin heeft ook een manifest voor Cursor, maar in Cursor is hij nog niet geprobeerd.
• Uitvoer en meldingen zijn Nederlandstalig.

Disclaimer

Deze software wordt geleverd zoals hij is, zonder enige garantie; zie de artikelen 7 en 8 van de EUPL-1.2. De tool is in bètafase: tot versie 1.0 kunnen commando's en uitvoer nog veranderen. Elke wijziging die je moet weten staat in de changelog.

ArchiMate is een geregistreerd handelsmerk van The Open Group. Dit project is onafhankelijk en niet verbonden aan The Open Group of het Archi-project.

Meedoen

Bijdragen zijn welkom: lees CONTRIBUTING.md voor de werkwijze en de gedragscode. Een beveiligingsprobleem meld je volgens SECURITY.md, niet in een openbaar issue. Beslissingen over de opzet van de tool staan als ADR's in adr/.

Licentie

EUPL-1.2, voor zowel de tool als de skills. Ontwikkeld door de Nederlandse Digitale Dienst. Archi zelf valt onder de MIT-licentie; zie NOTICE.
