无脑简单学术专业绘图工具——Easyfig 使用说明【已更新至3.7.0版本！】

[TOC]

一、它能干啥？

我开发的这个工具名字叫Easyfig，字面意思“容易画图”，它能干啥？简单说，就是给没有编程基础、商学院管科专业学生使用，用于快速做数值仿真的工具，可以绘制的数值仿真形式包括：

（1）单个参数的分析

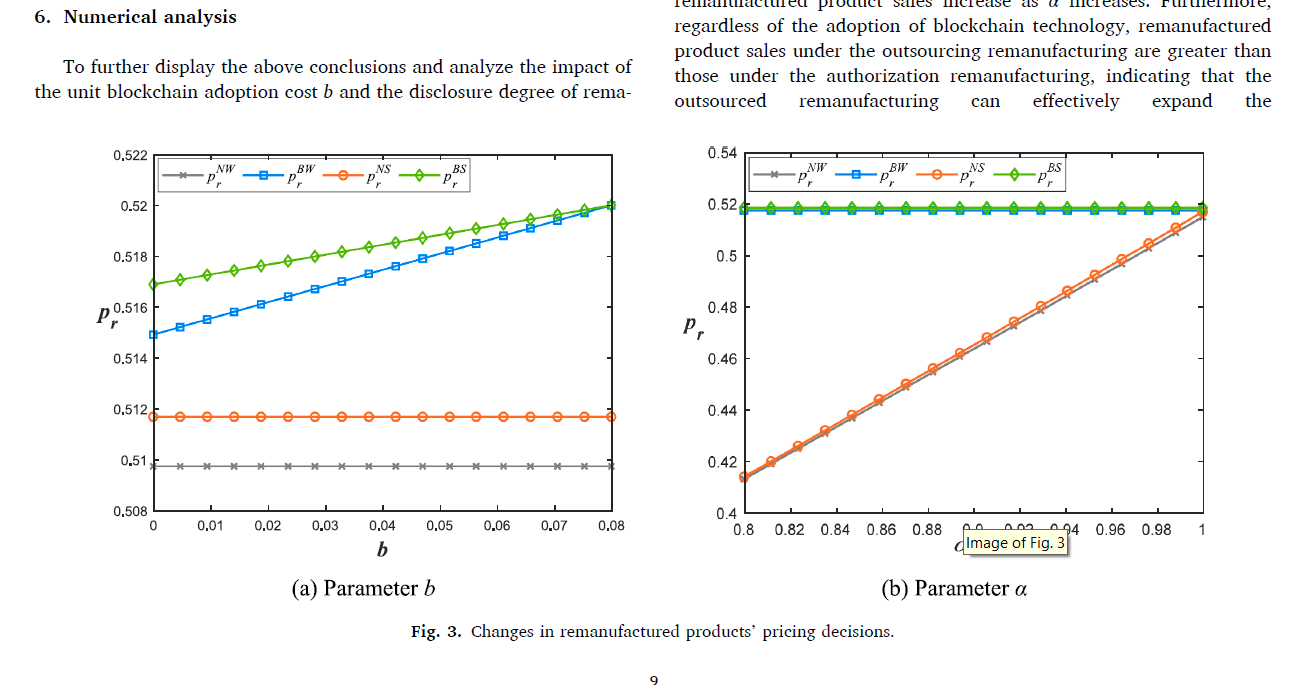

图：示例论文 Blockchain adoption and mode selection strategies for remanufacturing supply chain under cap-and-trade policy, Computers & Industrial Engineering, 192, 2024, 110246, https://doi.org/10.1016/j.cie.2024.110246.

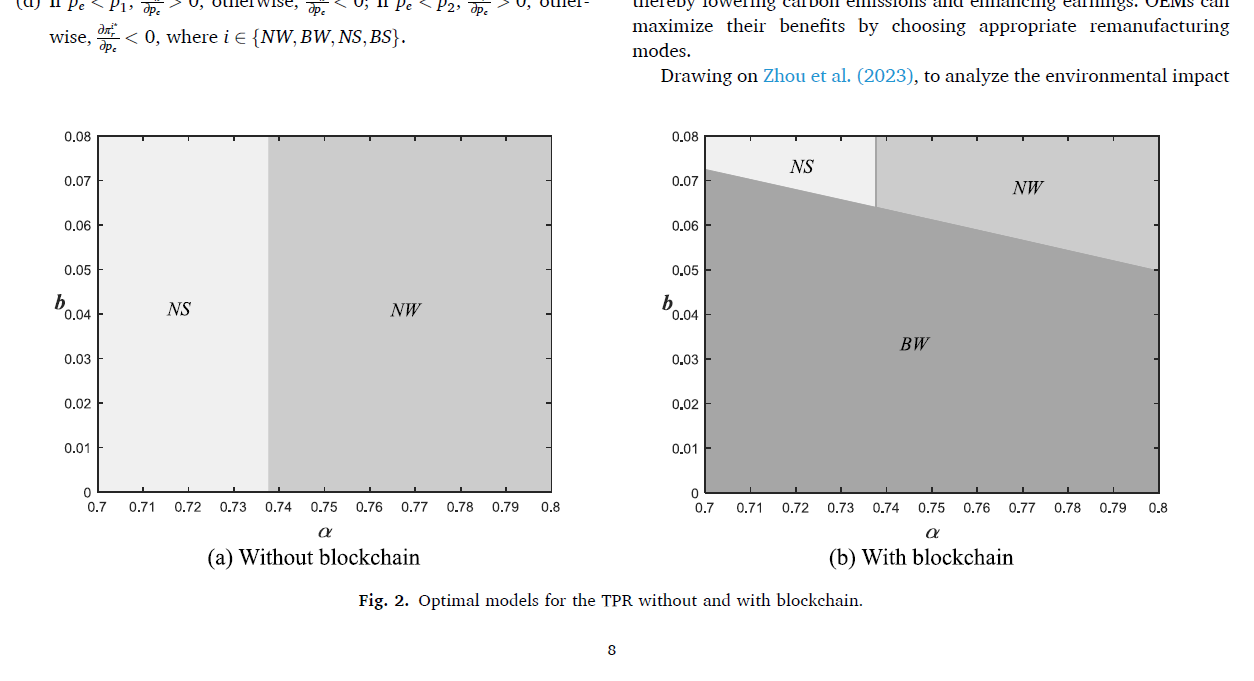

（2）两个参数同时分析-最优模式所在区域绘制

图：示例论文 Blockchain adoption and mode selection strategies for remanufacturing supply chain under cap-and-trade policy, Computers & Industrial Engineering, 192, 2024, 110246, https://doi.org/10.1016/j.cie.2024.110246.

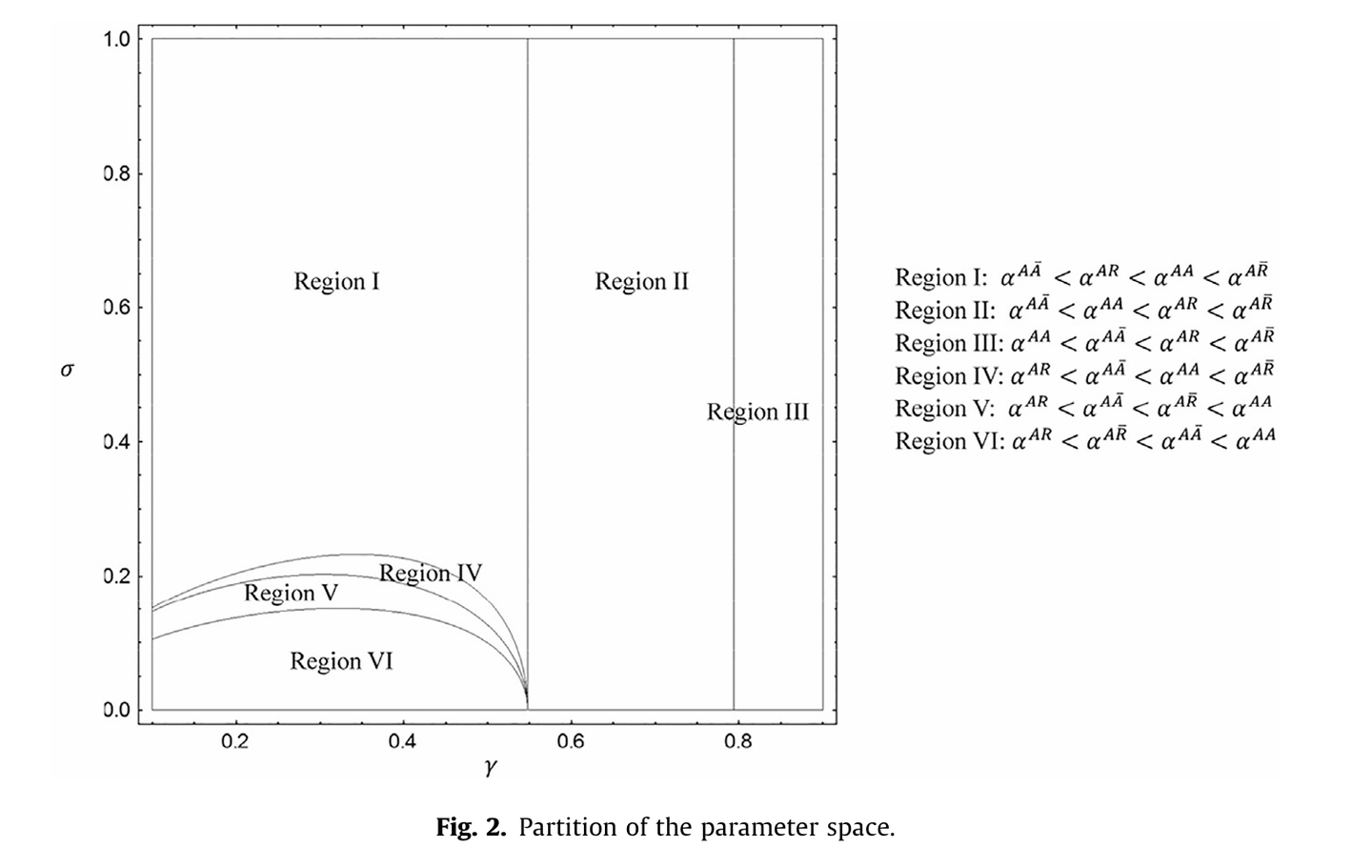

（3）两个参数同时分析-各个区域利润函数之间的详细大小关系

图：示例论文 E-retailer information sharing with suppliers online selling mode, Information Sciences 622 (2023) 1252-1272. https://doi.org/10.1016/j.ins.2022.10.094.

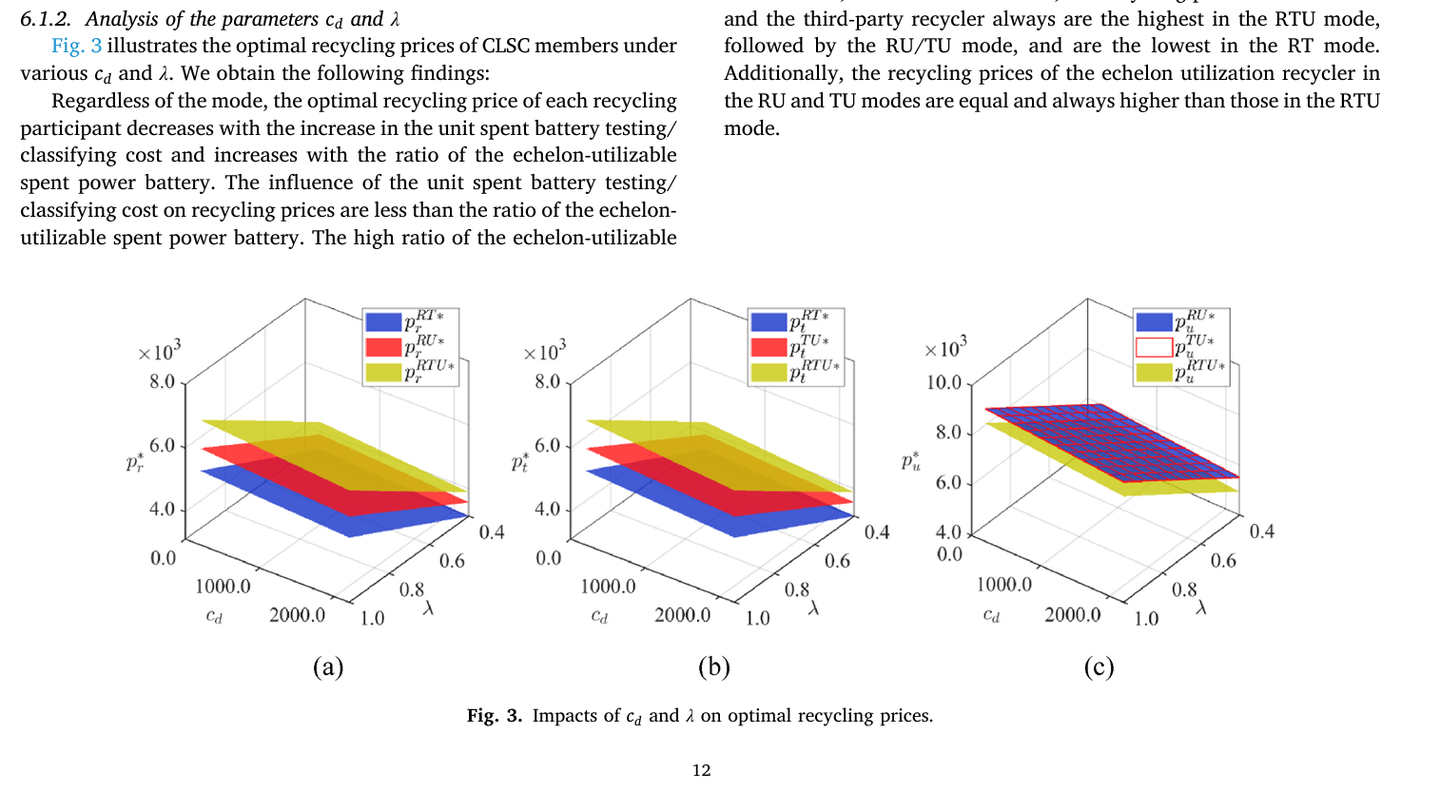

（4）两个参数同时分析-三维图

图：示例论文 Recycling mode selection and carbon emission reduction decisions for a multi-channel closed-loop supply chain of electric vehicle power battery under cap-and-trade policy, Journal of Cleaner Production 375 (2022) 134060.https://doi.org/10.1016/j.jclepro.2022.134060.

二、如何安装和启动？

第一步：安装Python；第二步：引入我开发的easyfig包。

2.1 安装Python【如果电脑已经安装3.8版本以上的Python，则此步跳过】

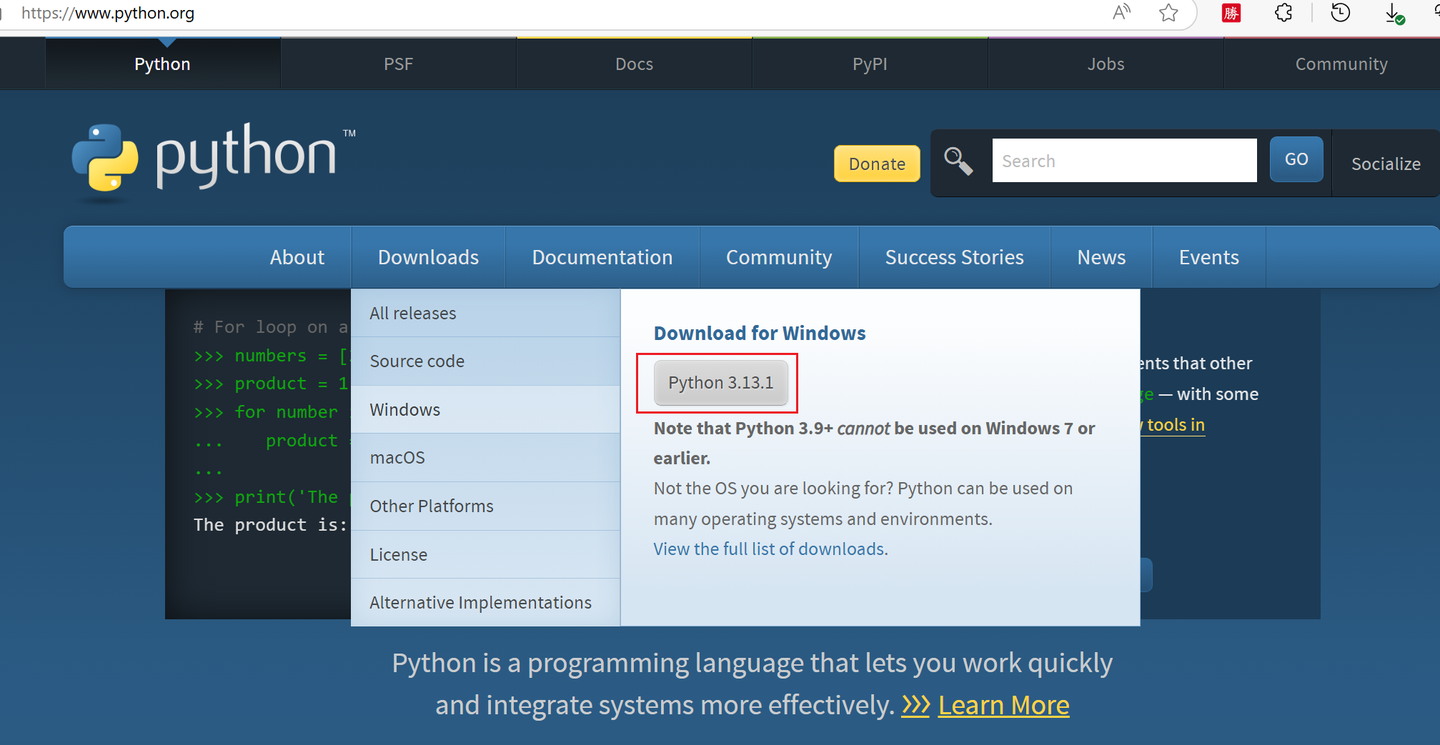

进入官网https://www.python.org/ ，点击Downloads，安装最新版本Python即可（例如3.13.1）。

图：Python官网

2.2 安装easyfig

对于Windows用户，按下组合键，Win+R，输入cmd打开命令窗口（黑的），然后在命令窗口内输入：

pip install easyfig==3.7.0

回车即可，如图所示，等待安装完成。（注意：1.要联网；2.关掉梯子VPN）如果中途出现红字，说明因网络原因安装失败，检查网络，并重新做此步即可。

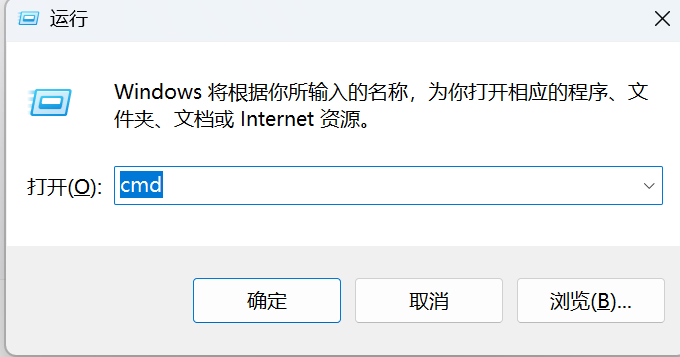

图：Win+R，输入cmd回车

2.3 启动easyfig

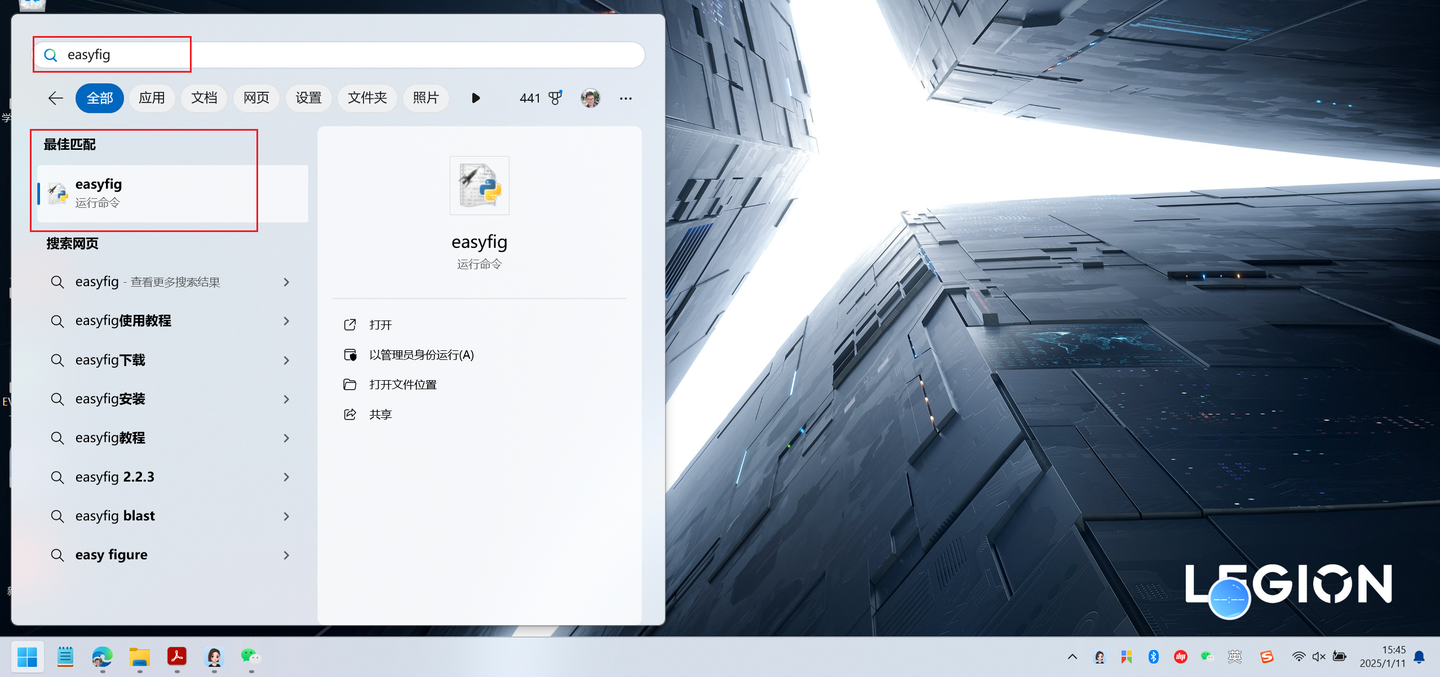

对于Windows用户，按下组合键“Win+R”，输入“easyfig”直接回车即可！如果是Windows 11，直接在电脑自带的搜索框中搜索“easyfig”也可以打开，非常方便（如图）！还可以建立桌面快捷方式，具体见视频。

图：Windows 11 打开easyfig快速方法

下面是视频演示：【或者点击此处播放】

视频：安装和启动easyfig

三、如何使用？【 针对完全没学过Python的同学，无脑使用界面即可】

本工具独创UI界面向导，无需输入代码，即可完成仿真绘图！

我们以学术论文：

Yanliang Zhang, Jingrui Zhang, Yanjie Zhou, Huadong Zhao, Yanpei Cheng, Blockchain adoption and mode selection strategies for remanufacturing supply chain under cap-and-trade policy, Computers & Industrial Engineering, 192, 2024, 110246, https://doi.org/10.1016/j.cie.2024.110246.

为例，进行演示。

作者提出了四种模式，利润函数分别为： $$ \begin{equation} \pi_r^{NW}=E p_{e} + \frac{k \left(\alpha \delta \left(c_{n} + e_{n} p_{e}\right) - c_{r} - e_{r} p_{e}\right)^{2}}{8 \left(\alpha \delta \left(- \alpha \delta + 1\right) + k\right)^{2}}\tag{1} \end{equation} $$

$$ \begin{equation} \pi_r^{BW}=E p_{e} + \frac{k \left(- b - c_{r} + \delta \left(c_{n} + e_{n} p_{e}\right) - e_{r} p_{e}\right)^{2}}{8 \left(- \delta^{2} + \delta + k\right)^{2}}\tag{2} \end{equation} $$

$$ \begin{equation} \pi_r^{NS}=E p_{e} + \frac{\left(2 \alpha \delta + k\right) \left(\alpha \delta \left(c_{n} + e_{n} p_{e}\right) - c_{r} - e_{r} p_{e}\right)^{2}}{8 \left(\alpha \delta \left(- \alpha \delta + 2\right) + k\right)^{2}}\tag{3} \end{equation} $$

$$ \begin{equation} \pi_r^{BS}=E p_{e} + \frac{\left(2 \delta + k\right) \left(- b - c_{r} + \delta \left(c_{n} + e_{n} p_{e}\right) - e_{r} p_{e}\right)^{2}}{8 \left(- \delta^{2} + 2 \delta + k\right)^{2}}\tag{4} \end{equation} $$

参数默认赋值为：

3.1 表达式快速输入的技巧

首先，在“表达式输入”框中，输入四个表达式，格式为：

表达式名称 = 表达式

其中，表达式名称可以写单词、汉字以及空格，也可以写LaTex形式（LaTeX部分的两侧需要用$包裹）。例如：“模式A”、“$Mode_A$”、“利润 $\pi_r^{NW}$”等。比较随意，表达式名称决定了图例是啥。对于LaTex的写法，请见附录A。

表达式书写要求：

（1）数学符号只能由英文字母、下划线（表示下角标）和数字组成，并且数字不能开头，希腊字母写对应的英文单词（千万注意不是LaTeX！），特别地， λ 要写为“lamda”。例如：“p_e”、“alpha”、“q_2”等，特殊符号可以点击界面上的“ Ω... ”按钮键入；

（2）运算符号写法：加为+，减为-，乘为*，除为/，注意次方写成^或**都可以，优先运算用小括号()。可以看出，这和我们平时正常书写公式没啥太大区别。

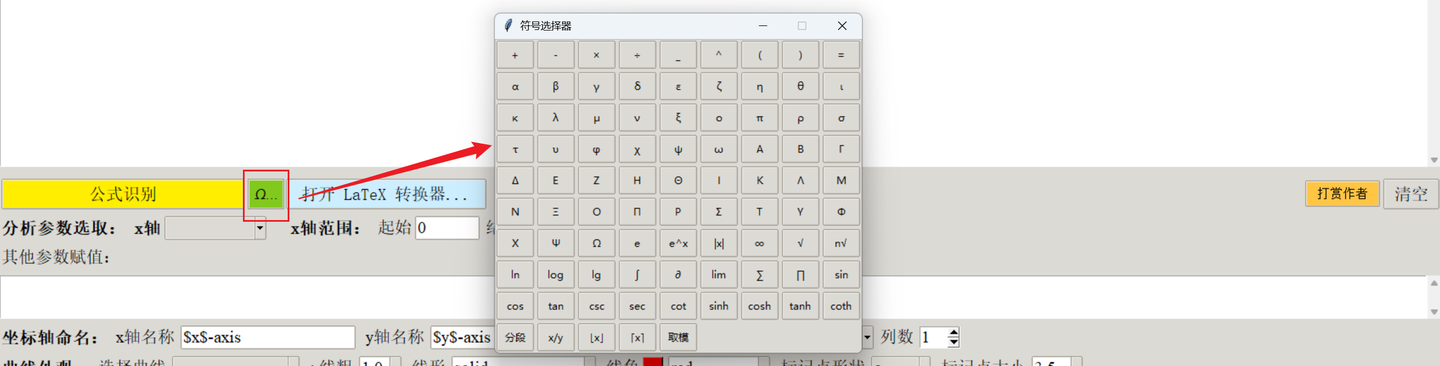

图：打开符号面板

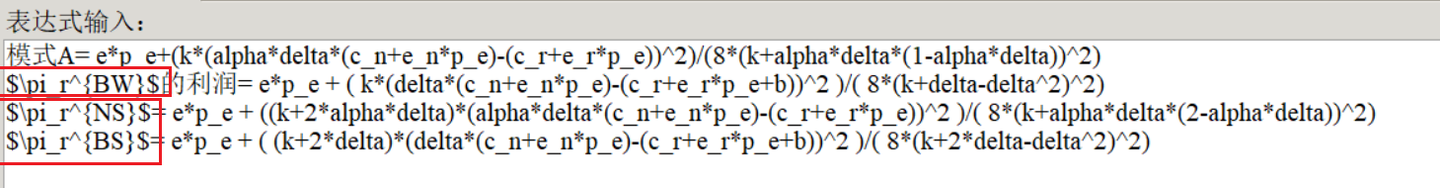

下面是一组正确的示范：

$\pi_r^{NW}$ = E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))^2)/(8*(k+alpha*delta*(1-alpha*delta))^2)
Hollow word = E*p_e + ( k*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))^2 )/( 8*(k+delta-delta^2)^2)
NS下的利润$\pi$ = E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))^2 )/( 8*(k+alpha*delta*(2-alpha*delta))^2)
这个工具 yyds = E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))^2 )/( 8*(k+2*delta-delta^2)^2)

**对于特别长的公式，尤其括号嵌套特别多时，手写公式很痛苦！好在easyfig给我们提供了工具！**点击界面上的“打开LaTeX转换器”，即可进入该工具。注意：该工具只负责转换"="的右边部分！"="左边需要用户自己起名。

（1）对于Mathtype输入的Word公式，需要选择“通用LaTex”选项，输入LaTex代码，点击“转换”即可。注意：第一次使用，后台会安装插件，安装好后，会提示“安装`antlr4-python3-runtime==4.xx`成功，请重新启动easyfig即可!”，按照要求，重启easyfig即可。

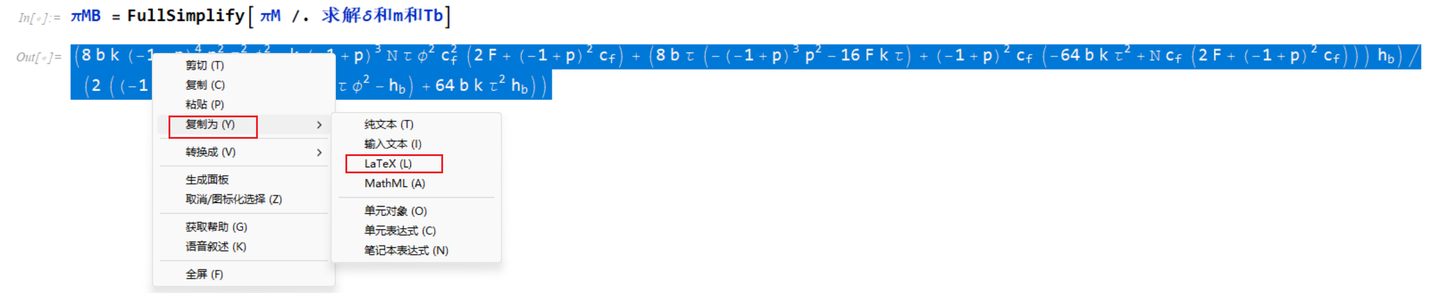

（2）对于Mathematica的结果，右键选择“复制为”，点击“LaTeX”，类似地，将内容粘贴到输入框中，但要选择“Mathematica LaTex”，点击“转换”，复制结果即可。

图：Mathematica LaTex

为了方便大家理解，关于上述功能的视频演示如下（2.0.0版本，新版本操作一样，增加了matlab代码转sympy的功能）：【或者点击此处播放】

视频：如何快速输入公式？借助转换工具

3.2 单参数数值分析

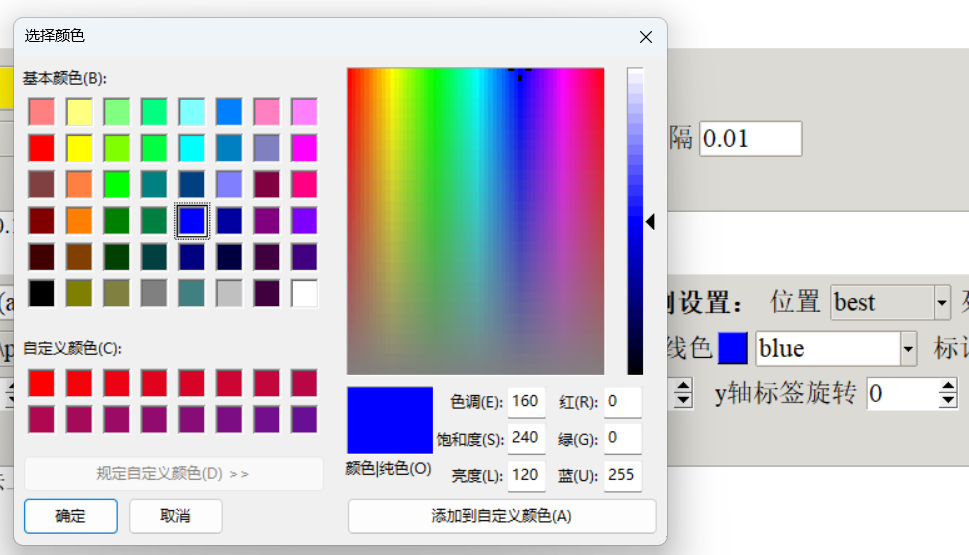

单参数数值分析需要在“绘制仿真折线图”界面中进行。输入公式完成后，点击“公式识别”，当下面的运行信息显示“公式识别成功！”时，进行下一步：分析参数选取。具体操作请看我演示视频：【或者点击此处播放】

视频：单参数数值曲线外观设置

文件的保存与打开：easyfig支持将设定好的图像数据保存。点击“保存...”，可以以.py或.txt的格式将你的画图数据保存下来；当以后想修改这个画图时，点击“打开...”，选择你之前保存的.py或.txt文件，即可恢复之前的工作。具体操作请见视频演示：【或者点击此处播放】

视频：保存与打开操作

3.3 双参数分析-最优模式分析

具体请看视频演示：【或者点击此处播放】

视频：双参数分析-最优模式分析

3.4 双参数分析-详细区域分析

请看视频演示：【或者点击此处播放】

视频：双参数分析-详细区域分析

3.5 双参数分析-三维图分析

请看视频演示：【或者点击此处播放】

视频：双参数分析-三维图分析

四、Easyfig高阶用法【针对Python编程同学，作为Python第三方包编程使用】

推荐用Jupyter，可以直接编程使用，能够更细致地设置图片细节。

from easyfig import *   # 固定写法
%config InlineBackend.figure_format = 'retina' # 在 Jupyter 中显示高清图片

# 如果想快速上手，推荐使用make_example()函数生成示例代码，直接修改！
make_example("data_lines")

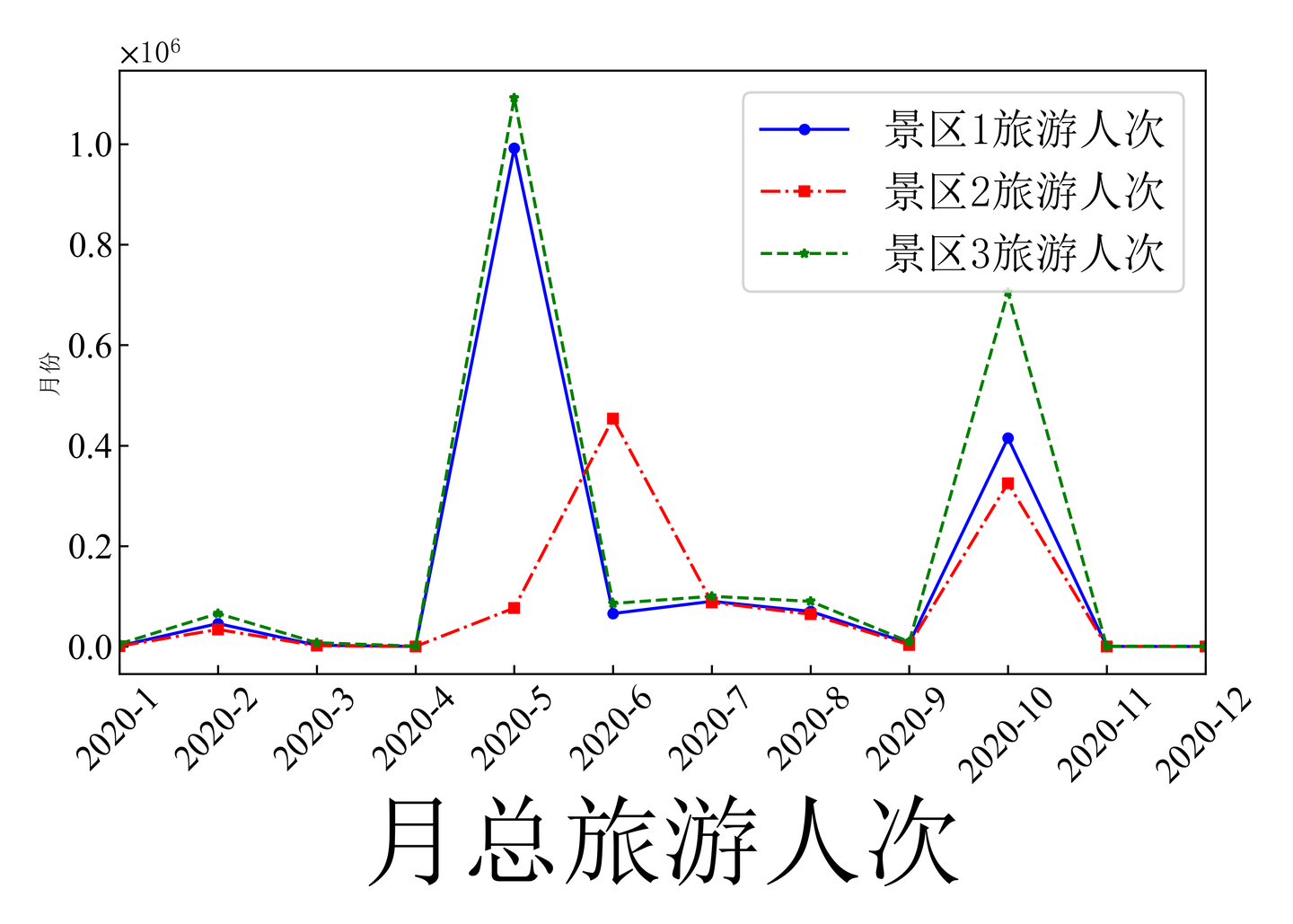

4.1 根据数据绘制曲线【data_lines函数】

# 以方括号（列表、numpy数组均可）形式给出数据，并给这组数据起个名字：
data = {
    '景区1旅游人次': [1230, 45789, 2600, 320, 991480, 65780, 89990, 70001, 6423, 415000, 340, 102],
    '景区2旅游人次': [800, 34000, 1690, 139, 76788, 453565, 87898, 64302, 3423, 325001, 127, 13],
    '景区3旅游人次': [5230, 65789, 7600, 820, 1091480, 85780, 99995, 90001, 9423, 705000, 640, 707],
}

# 给横轴添加刻度标签，注意要和data长度一致！
label_x = ['2020-1', '2020-2', '2020-3', '2020-4',  '2020-5', '2020-6',  '2020-7',  '2020-8',  '2020-9',
           '2020-10',  '2020-11',  '2020-12']

# 自定义xy轴名称：
x_name = '月总旅游人次'
y_name = '月份'

# 保存路径
save_dir = 'data_sigle.tiff'

# 图例的方位，可以选填的内容有'best','northeast','northwest','southwest','southeast','east','west','south','north','center'。
# 默认值为'best'，表示自动安排至合适的位置。
location = 'best'
# 图例的列数，默认为1列，即竖着排布。
ncol = 1

fsize = 14 # 图片中字号的大小，默认值为14。
figsize = [7, 5] # 图片的大小，写成`[宽, 高]`的形式。

# 横轴刻度标签旋转角度。用于刻度为年份，横着挤不下的情况，可以设成45度，错开排布。默认不旋转，即0度。
xt_rotation = 45

# 横轴名字标签旋转角度，默认值0，基本不需要动。
xrotation = 0
# 纵轴名字标签旋转角度，默认值90，字是正的。如果y轴的名字较长，不好看，可以设成0，字是竖倒着写的，紧贴y轴。
yrotation = 90

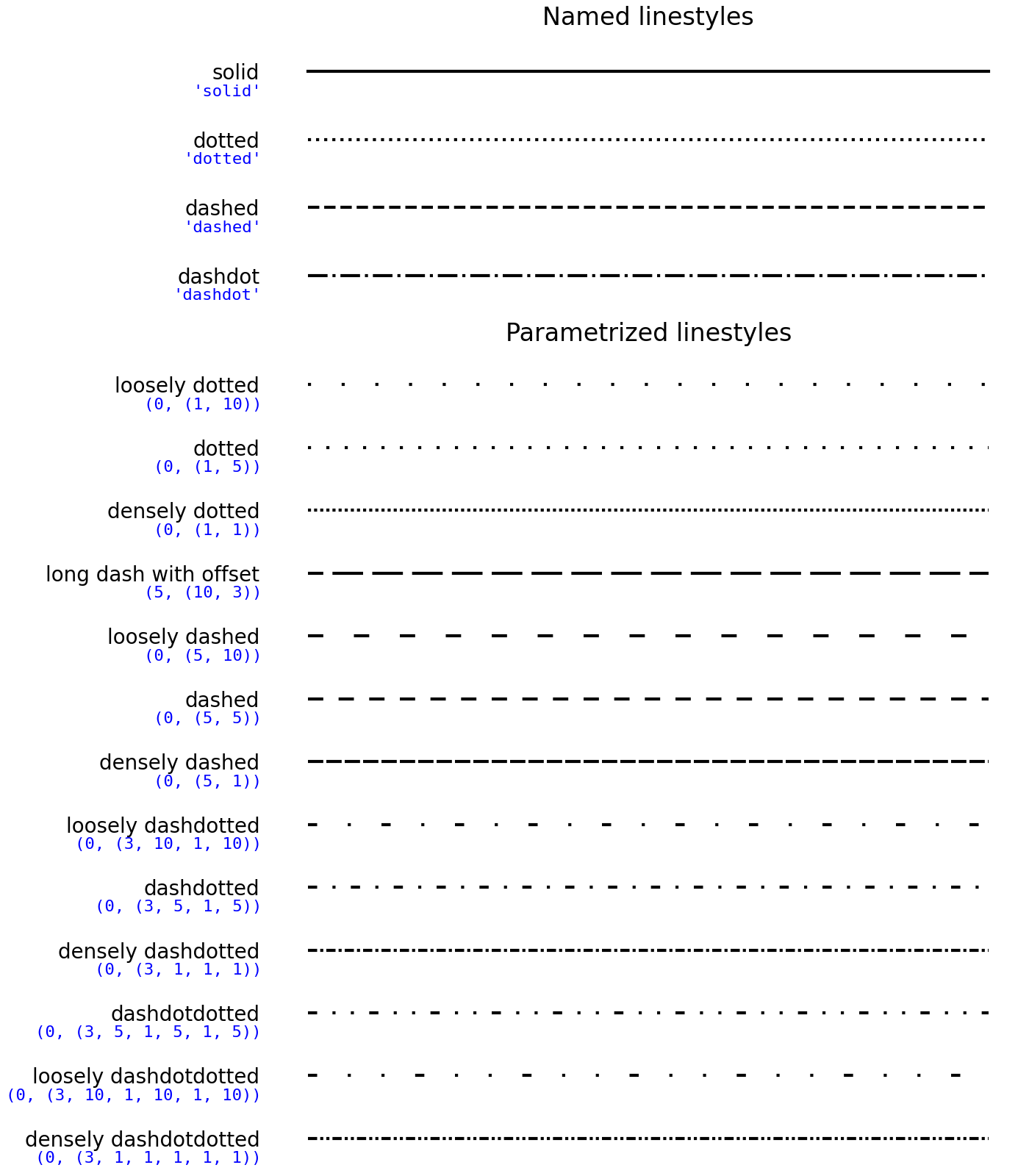

# 一组线的形状，如实线'-'，点横线'-.'，虚线'--'，点线':'。
linestyles = ['-', '-.','--']
linewidth = 1.2 # 线粗。

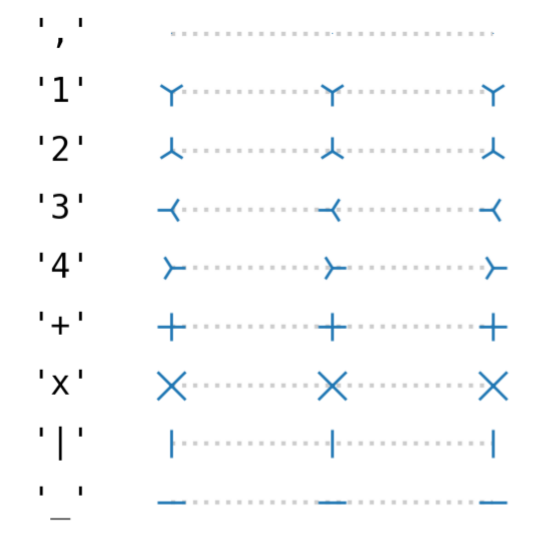

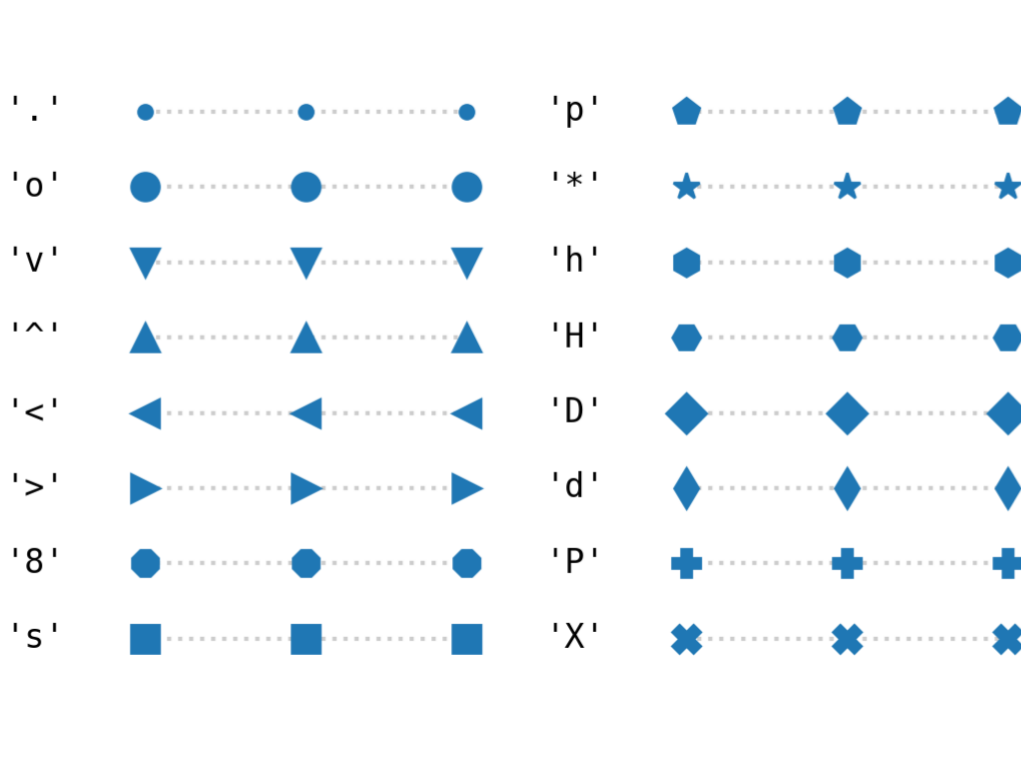

markers = ['o','s', '*'] # 线上的标记符号,关于标记符号的详细说明 https://matplotlib.org/stable/api/markers_api.html#module-matplotlib.markers
markersize = 3.5 # 标记符号的大小，默认3.5。

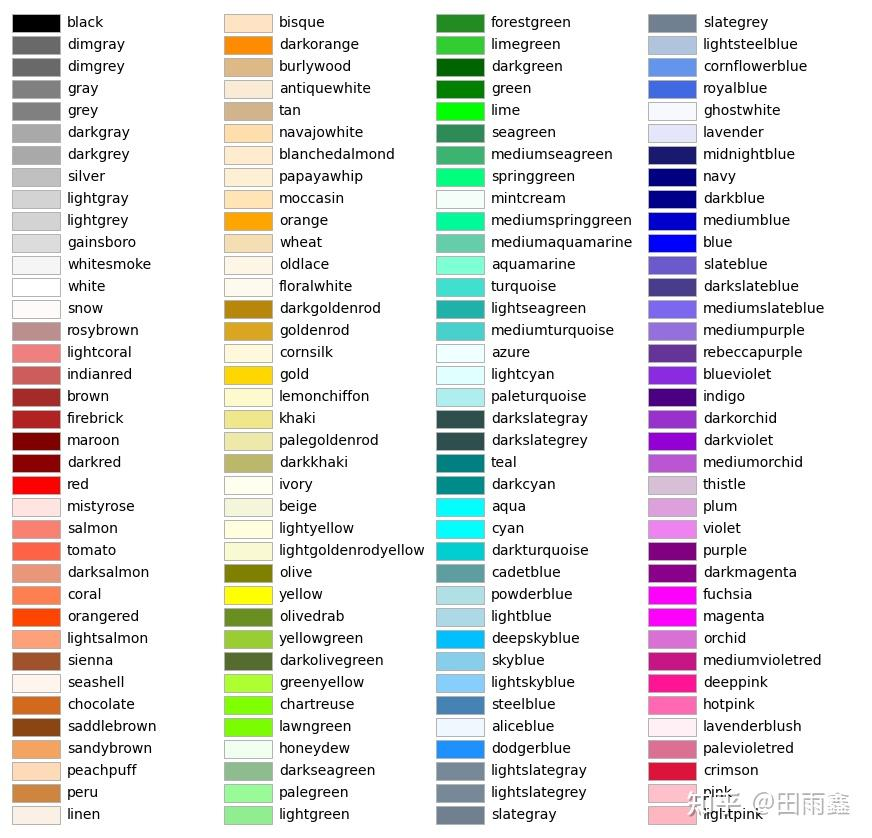

# 四条线的颜色
colors = ['blue','red','green']

isgrid = False # 是否要网格。要就填True，不要就是False，默认不要。
# x/y轴刻度值距离横轴的距离
xpad = 3
ypad = 3
# x/y轴名字标签距离横轴刻度的距离。
xlabelpad = 3
ylabelpad = 3

# 自定义坐标轴字体大小
xlabelsize = 39 # 横轴字大小，默认'auto'，自动和fsize一样大
ylabelsize = 9 # 纵轴字大小，默认'auto'，自动和fsize一样大
legendsize = 17 # 图例字大小，默认'auto'，自动和fsize一样大

# 传给data_lines函数 (不要改！)
# Passed to the data_lines function (Don't change!).
plt = data_lines(data, label_x=label_x, x_name=x_name, y_name=y_name, save_dir=save_dir, location=location, ncol=ncol,
           fsize=fsize, figsize=figsize, xt_rotation=xt_rotation, xrotation=xrotation, yrotation=yrotation,
           linestyles=linestyles, linewidth=linewidth, markers=markers, markersize=markersize, colors=colors,
          isgrid=isgrid, xpad=xpad, ypad=ypad, xlabelpad=xlabelpad, ylabelpad=ylabelpad,
            xlabelsize=xlabelsize, ylabelsize=ylabelsize, legendsize=legendsize)
plt.title('旅游数据') # 还可以个性化加东西
plt

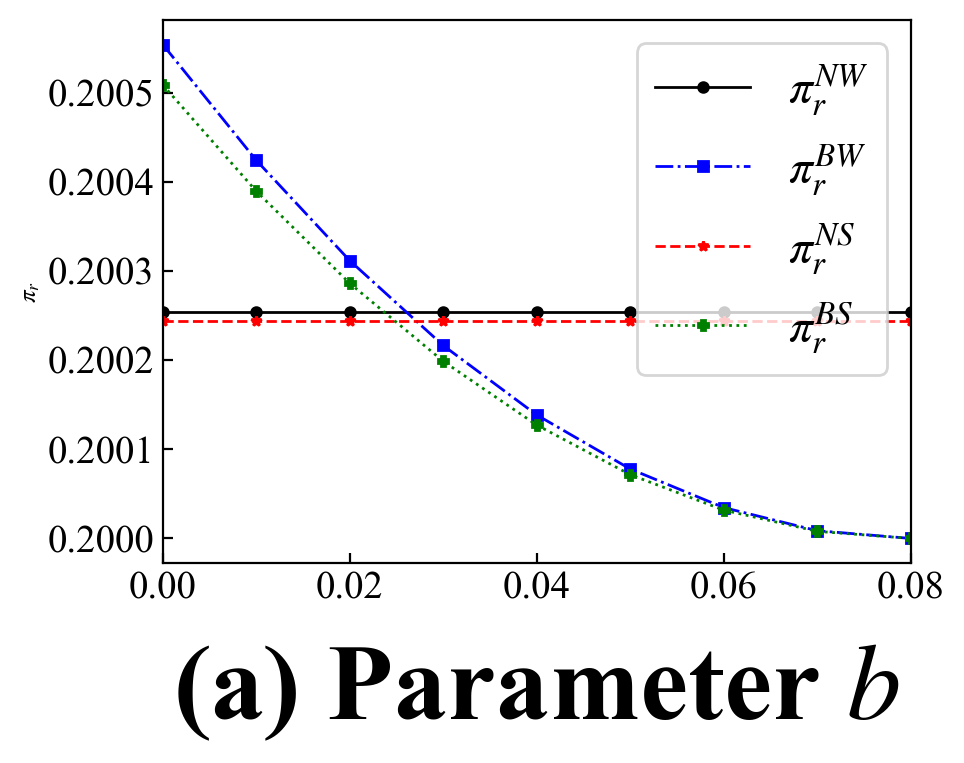

4.2 数值仿真符号函数的曲线【draw_lines函数】

# 定义符号
# Define symbols
c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha = symbols('c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha')

# 四个表达式
# Four expressions
expressions = {
    r'$\pi_r^{NW}$': E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2)/(8*(k+alpha*delta*(1-alpha*delta))**2),
    r'$\pi_r^{BW}$': E*p_e + ( k*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+delta-delta**2)**2),
    r'$\pi_r^{NS}$': E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2 )/( 8*(k+alpha*delta*(2-alpha*delta))**2),
    r'$\pi_r^{BS}$': E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+2*delta-delta**2)**2),
}

# 参数赋值
# Parameter assignment
assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1, alpha:0.9}

# 要分析的参数，及其取值范围
# The parameters to be analyzed and their value ranges.
the_var = b
ranges = [0, 0.08, 0.01]  # [起始值, 终止值, 间隔]。 [Starting value, ending value, interval].

# xy轴的名字
# The names of the x-axis and y-axis.
x_name = r'(a) Parameter $b$'
y_name = r'$\pi_r$'

# 图片保存路径、文件名
# Picture save path and file name.
save_dir = r'mutiple_line.tiff'

# 图例的方位，可以选填的内容有'best','northeast','northwest','southwest','southeast','east','west','south','north','center'。
# 默认值为'best'，表示自动安排至合适的位置。
location = 'best'

# 图例的列数，默认为1列，即竖着排布。
ncol = 1
# 图片中字号的大小
fsize = 14
# 图片的大小，写成`[宽, 高]`的形式。
figsize = [5, 4]

xt_rotation = 0 # 横轴刻度标签旋转角度。用于刻度为年份，横着挤不下的情况，可以设成45度，错开排布。默认不旋转，即0度。
# xrotation/yrotation: x/y轴名字标签旋转角度。
xrotation = 0
yrotation = 90

linestyles = ['-','-.','--', ':'] # 线的风格，实线'-'，点横线'-.'，虚线'--'，点线':'。
linewidth = 1.0 # 线粗。
markers = ['o','s', '*', 'P'] # 线上的标记符号,关于标记符号的详细说明 https://matplotlib.org/stable/api/markers_api.html#module-matplotlib.markers
markersize = 3.5 # 标记符号的大小，默认3.5。
# 四条线的颜色
colors = ['black','blue','red','green']

# 是否要网格。要就填True，不要就是False
isgrid = False

# 分别为x/y轴刻度值距离横轴的距离。
xpad = 3
ypad = 3

# 分别为x/y轴名字标签距离纵轴刻度的距离。
xlabelpad = 13
ylabelpad = 2

# 自定义坐标轴字体大小
xlabelsize = 39 # 横轴字大小，默认'auto'，自动和fsize一样大
ylabelsize = 9 # 纵轴字大小，默认'auto'，自动和fsize一样大
legendsize = 17 # 图例字大小，默认'auto'，自动和fsize一样大


# 传给draw_lines函数 (不要改！)
# Passed to the draw_lines function (Don't change!).
draw_lines(expressions=expressions, assigns=assigns, the_var=the_var, ranges=ranges, x_name=x_name, y_name=y_name,
           save_dir=save_dir, location=location, ncol=ncol, fsize=fsize, figsize=figsize, xt_rotation=xt_rotation,
          xrotation=xrotation, yrotation=yrotation, linestyles=linestyles, linewidth=linewidth, markers=markers,
          markersize=markersize, colors=colors, isgrid=isgrid, xpad=xpad, ypad=ypad, xlabelpad=xlabelpad, ylabelpad=ylabelpad,
           xlabelsize=xlabelsize, ylabelsize=ylabelsize, legendsize=legendsize)

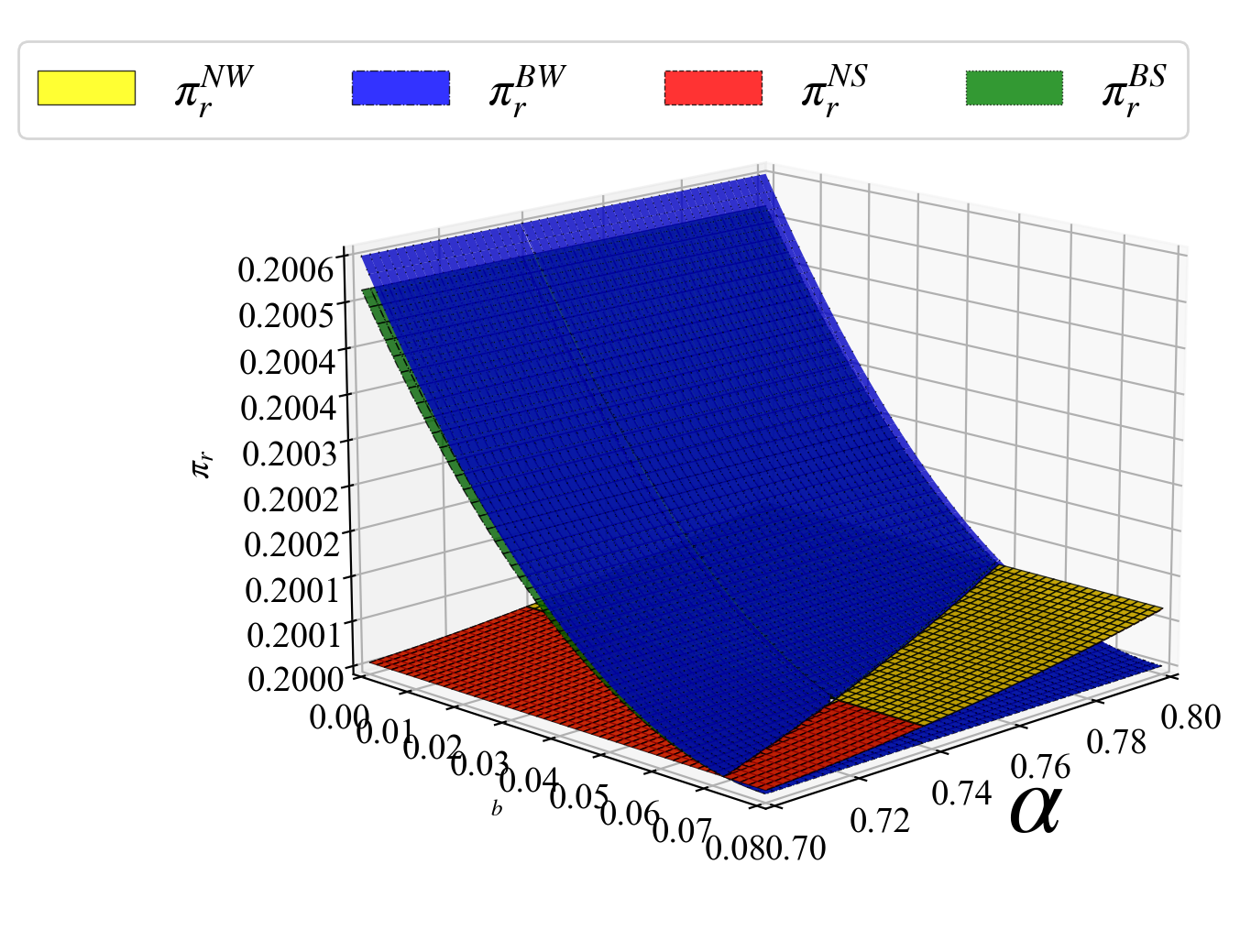

4.3 同时分析两个参数，绘制三维曲线【draw_3D函数】

# 定义符号
# Define symbols
c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha = symbols('c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha')

# 四个表达式
# Four expressions
expressions = {
    r'$\pi_r^{NW}$': E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2)/(8*(k+alpha*delta*(1-alpha*delta))**2),
    r'$\pi_r^{BW}$': E*p_e + ( k*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+delta-delta**2)**2),
    r'$\pi_r^{NS}$': E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2 )/( 8*(k+alpha*delta*(2-alpha*delta))**2),
    r'$\pi_r^{BS}$': E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+2*delta-delta**2)**2),
}

# 参数赋值
# Parameter assignment
assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1}

# 要分析的参数，及其取值范围
# The parameters to be analyzed and their value ranges.
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。 [starting value, ending value].
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。 [starting value, ending value].

# xy轴的名字
# The names of the x-axis and y-axis.
x_name = r'$\alpha$'
y_name = r'$b$'
z_name = r'$\pi_r$'

# 图片保存路径、文件名
# Picture save path and file name.
save_dir = r'muti_3d.tiff'

# 曲面的透明度。取值范围0到1，浮点数。0表示全透明，1表示完全不透明。
color_alpha = 0.8
# 图例的方位，可以选填的内容有'best','northeast','northwest','southwest','southeast','east','west','south','north','center'。
# 默认值为'best'，表示自动安排至合适的位置。

location = 'best'
# 图例的列数，默认为1列，即竖着排布。
ncol = 4
# 图片中字号的大小
fsize = 14
# 图片的大小，写成`[宽, 高]`的形式。默认为`[7, 5]`。
figsize = [7, 5]
# xrotation/yrotation: x/y轴名字标签旋转角度，默认值0，基本不需要动。
xrotation = 0
yrotation = 0
# Z轴名字标签旋转角度，默认值90，字是正的。如果Z轴的名字较长，不好看，可以设成0，字是竖倒着写的，紧贴Z轴
zrotation = 90
# 是否要网格。要就填True，不要就是False
isgrid = True

# 在多面图中用于按顺序制定每个面的颜色（包含标记符号的颜色）。
colors = ['yellow','blue','red','green']
# 曲面上线框的颜色。若为None，则曲面上不画线。当该参数不为None时，参数`linestyles`，`linewidth`和`density`才起作用。
edgecolor = 'black'
linestyles = ['-','-.','--', ':'] # 实线'-'，点横线'-.'，虚线'--'，点线':'。
linewidth = 0.5 # 线粗。
density = 50 # 曲面上画线的密度，也就是曲面横纵方向各画多少根线。默认100。

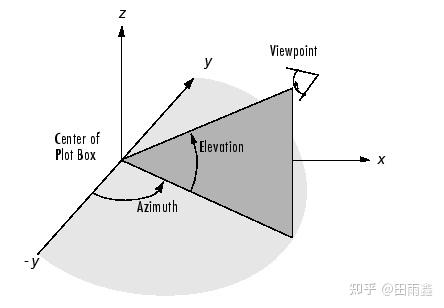

# 仰角 (elevation)。定义了观察者与 xy 平面之间的夹角，也就是观察者与 xy 平面之间的旋转角度。
elevation = 15
# 方位角 (azimuth)。定义了观察者绕 z 轴旋转的角度。它决定了观察者在 xy 平面上的位置。
azimuth = 45

# 左、下、右、上的图片留白，默认分别为0,0,1,1。不需要动，除非不好看。
left_margin = 0
bottom_margin = 0
right_margin = 1
top_margin = 1

# 分别为/y/z轴刻度值距离横轴的距离。
xpad = 1
ypad = 1
zpad = 5

# 分别为/y/z轴名字标签距离纵轴刻度的距离。
xlabelpad = 2
ylabelpad = 2
zlabelpad = 12

# 自定义坐标轴字体大小
xlabelsize = 39 # 横轴字大小，默认'auto'，自动和fsize一样大
ylabelsize = 9 # 纵轴字大小，默认'auto'，自动和fsize一样大
zlabelsize = 'auto' # 纵轴字大小，默认'auto'，自动和fsize一样大
legendsize = 19 # 图例字大小，默认'auto'，自动和fsize一样大


# 传给draw_3D函数 (不要改！)
# Passed to the draw_3D function (Don't change!).
draw_3D(expressions=expressions, assigns=assigns, the_var_x=the_var_x, start_end_x=start_end_x, the_var_y=the_var_y,
        start_end_y=start_end_y, x_name=x_name, y_name=y_name, z_name=z_name,
        save_dir=save_dir, color_alpha=color_alpha, location=location, ncol=ncol, fsize=fsize, figsize=figsize,
        xrotation=xrotation, yrotation=yrotation, zrotation=zrotation, isgrid=isgrid, colors=colors,
        edgecolor=edgecolor, linestyles=linestyles, linewidth=linewidth, density=density, elevation=elevation, azimuth=azimuth,
        left_margin=left_margin, bottom_margin=bottom_margin, right_margin=right_margin, top_margin=top_margin,
        xpad=xpad, ypad=ypad, zpad=zpad, xlabelpad=xlabelpad, ylabelpad=ylabelpad, zlabelpad=zlabelpad,
       xlabelsize=xlabelsize, ylabelsize=ylabelsize, zlabelsize=zlabelsize, legendsize=legendsize)

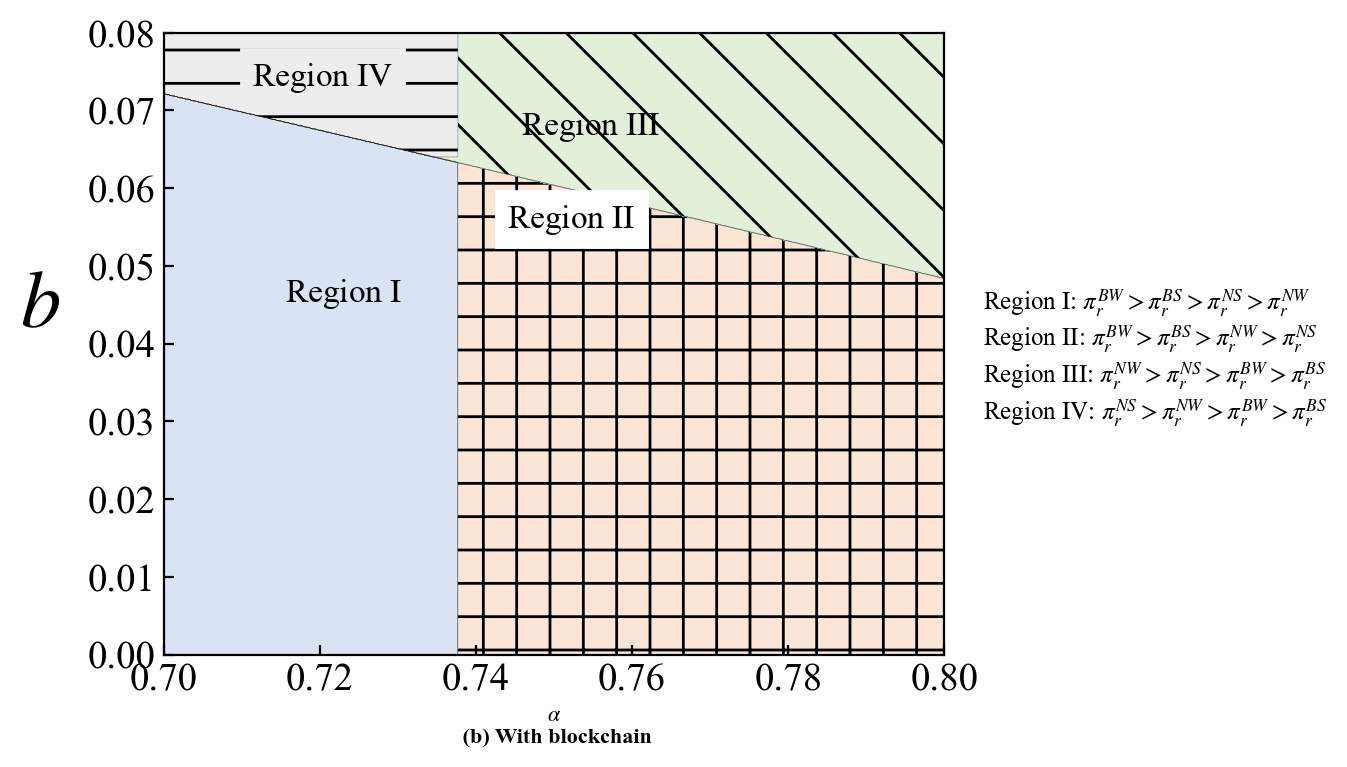

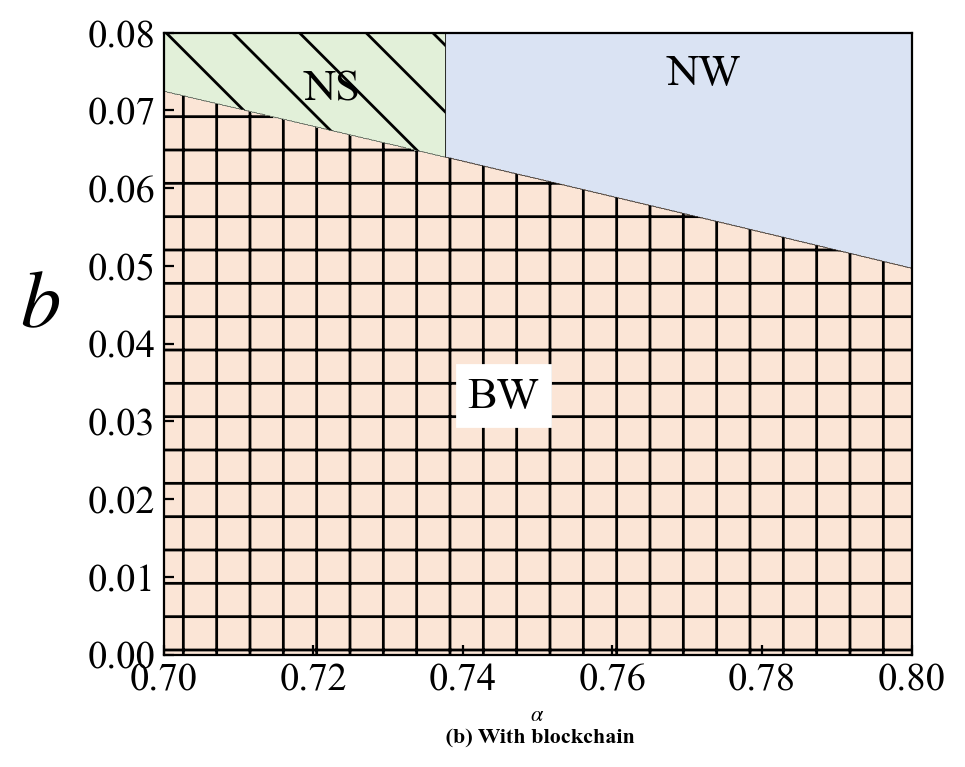

4.4 基于最大利润的模式比较【draw_max_area函数】

# 定义符号
# Define symbols
c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha = symbols('c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha')

# 四个表达式
# Four expressions
expressions = {
    r'$\pi_r^{NW}$': E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2)/(8*(k+alpha*delta*(1-alpha*delta))**2),
    r'$\pi_r^{BW}$': E*p_e + ( k*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+delta-delta**2)**2),
    r'$\pi_r^{NS}$': E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2 )/( 8*(k+alpha*delta*(2-alpha*delta))**2),
    r'$\pi_r^{BS}$': E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+2*delta-delta**2)**2),
}

# 参数赋值
# Parameter assignment
assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1}

# 要分析的参数，及其取值范围
# The parameters to be analyzed and their value ranges.
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。 [starting value, ending value].
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。 [starting value, ending value].

# xy轴的名字
# The names of the x-axis and y-axis.
x_name = '$\\alpha$ \n (b) With blockchain'
y_name = r'$b$'

# 图片保存路径、文件名
# Picture save path and file name.
save_dir = r'max_area.tiff'

# 四个表达式分别达到最大时显示的标签、区域背景颜色和区域图案。
# The labels, regional background colors and regional patterns displayed when the four expressions reach their maxima respectively.
texts = [r'NW', r'BW', r'NS', r'BS']
colors = ['#dae3f3', '#fbe5d6', '#e2f0d9', '#ededed']
patterns = [' ', '+', '\\', '-']

# 其他设置
text_fsize_add = 2 # 区域标签字号增量。 Increment of regional label font size.
figsize=[5, 4] # 图片大小：宽5高4。 icture size: width 5, height 4.
xrotation=0 # x轴标签名旋转角度（0为不旋转）。 Rotation angle of x-axis label name (0 means no rotation).
yrotation=0 # y轴标签名旋转角度（0为不旋转）。 Rotation angle of y-axis label name (0 means no rotation).
linewidths=0.1 # 线粗0.1. Line thickness: 0.1.

# x/y轴名字标签距离横轴刻度的距离
xlabelpad = 3
ylabelpad = 17

# 自定义坐标轴字体大小
xlabelsize = 8 # 横轴字大小，默认'auto'，自动和fsize一样大
ylabelsize = 29 # 纵轴字大小，默认'auto'，自动和fsize一样大

# 标签背景色和位置偏移自定义设置，默认'auto'自动
pattern_colors = ['#dae3f3', 'white', 'none', 'auto']  # 分别为NW,BW,NS,BS设置标签背景色，'auto'为自动，'none'为透明
pattern_moves = [(+0.005, +0.01), (+0, -0.005), (0, 0), (0, 0)]  # 分别为NW,BW,NS,BS设定区域标签较原来的偏移量，(x方向，y方向)


# 传给draw_max_area函数（不要改！）
# Passed to the draw_max_area function (Don't change!).
draw_max_area(expressions=expressions, assigns=assigns,
              the_var_x=the_var_x, start_end_x=start_end_x,
              the_var_y=the_var_y, start_end_y=start_end_y,
              x_name=x_name, y_name=y_name,
              fsize=14, texts=texts, text_fsize_add=text_fsize_add,
              save_dir=save_dir, figsize=figsize, colors=colors, patterns=patterns,
              xrotation=xrotation, yrotation=yrotation, linewidths=linewidths,
             xlabelsize=xlabelsize, ylabelsize=ylabelsize, pattern_colors=pattern_colors,
              pattern_moves=pattern_moves, xlabelpad=xlabelpad, ylabelpad=ylabelpad)

4.5 不同区域各个函数大小关系呈现【draw_detail_area函数】

# 定义符号
# Define symbols
c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha = symbols('c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha')

# 四个表达式
# Four expressions
expressions = {
    r'$\pi_r^{NW}$': E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2)/(8*(k+alpha*delta*(1-alpha*delta))**2),
    r'$\pi_r^{BW}$': E*p_e + ( k*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+delta-delta**2)**2),
    r'$\pi_r^{NS}$': E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-(c_r+e_r*p_e))**2 )/( 8*(k+alpha*delta*(2-alpha*delta))**2),
    r'$\pi_r^{BS}$': E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-(c_r+e_r*p_e+b))**2 )/( 8*(k+2*delta-delta**2)**2),
}

# 参数赋值
# Parameter assignment
assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1}

# 要分析的参数，及其取值范围
# The parameters to be analyzed and their value ranges.
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。 [starting value, ending value].
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。 [starting value, ending value].

# xy轴的名字
# The names of the x-axis and y-axis.
x_name = '$\\alpha$ \n (b) With blockchain'
y_name = r'$b$'

# 图片保存路径、文件名
# Picture save path and file name.
save_dir = r'max_area_detail.tiff'

# 每个关系区域的标签前缀、编号样式、背景颜色和图案。
# The label prefix, numbering style, background color and pattern of each relational area.
prefix=r'Region'  # 前缀。可以是"区域"也可以是"Region"，默认"Region"。
numbers='roman' # 序号标记风格。有三种可选："roman", "letter" 和"number"，分别表示罗马数字、大写英文字母和阿拉伯数字。Numbering style. There are three options: "roman", "letter", and "number".
colors = ['#dae3f3', '#fbe5d6', '#e2f0d9', '#ededed', 'yellow', '#adb9ca', 'white']
patterns = [' ', '+', '\\', '-', '//', '|', 'o']

# 其他设置
text_fsize_add = -2 # 区域标签字号增量。 Increment of regional label font size.
figsize=[7, 4] # 图片大小：宽5高4。 icture size: width 5, height 4.
xrotation=0 # x轴标签名旋转角度（0为不旋转）。 Rotation angle of x-axis label name (0 means no rotation).
yrotation=0 # y轴标签名旋转角度（0为不旋转）。 Rotation angle of y-axis label name (0 means no rotation).
linewidths=0.1 # 线粗0.1. Line thickness: 0.1.

# x/y轴名字标签距离横轴刻度的距离
xlabelpad = 3
ylabelpad = 17


# 自定义坐标轴字体大小
xlabelsize = 8 # 横轴字大小，默认'auto'，自动和fsize一样大
ylabelsize = 29 # 纵轴字大小，默认'auto'，自动和fsize一样大
legendsize = 9 # 图例字大小，默认'auto'，自动和fsize一样大

# 标签背景色和位置偏移自定义设置，默认'auto'自动
pattern_colors = ['#dae3f3', 'white', 'none', 'auto']  # 分别为NW,BW,NS,BS设置标签背景色，'auto'为自动，'none'为透明
pattern_moves = [(+0.005, +0.01), (+0, +0.005), (0, 0), (0, 0)]  # 分别为NW,BW,NS,BS设定区域标签较原来的偏移量，(x方向，y方向)


# 传给draw_detail_area函数（不要改！）
# Passed to the draw_detail_area function (Don't change!).
draw_detail_area(expressions=expressions, assigns=assigns,
                the_var_x=the_var_x, start_end_x=start_end_x,
                the_var_y=the_var_y, start_end_y=start_end_y,
                x_name=x_name, y_name=y_name,
                fsize=14, text_fsize_add=text_fsize_add,
                save_dir=save_dir, figsize=figsize, colors=colors, patterns=patterns,
                xrotation=xrotation, yrotation=yrotation, linewidths=linewidths,
                prefix=prefix, numbers=numbers, xlabelsize=xlabelsize, ylabelsize=ylabelsize, legendsize=legendsize,
              pattern_colors=pattern_colors, pattern_moves=pattern_moves, xlabelpad=xlabelpad, ylabelpad=ylabelpad)

附录

A. 附录A: LaTeX的使用口诀

下标下划线，上标冒尖尖。

希腊字母前，加上反斜线。

上下标字母多，花括号不能少。

适用范围：“表达式输入”的等号左侧（同时也是图例）、“x轴名称”、“y轴名称”、“z轴名称”、最大值区域标注。用“$ $”括起来的地方，系统会识别为LaTeX，如图：

下标下划线（_），上标冒尖尖（^）。 【例如：$p_a$ 对应 $p_a$ ,$a^b$ 对应 $a^b$】

希腊字母前（如alpha），加上反斜线（\）。 【例如：$\alpha_1$ 对应 $\alpha_1$，$\gamma$ 对应 $\gamma$】

上下标字母多，花括号不能少。【例如：$\alpha_{ab}$ 对应 $\alpha_{ab}$, $A_{12}^{cd}$ 对应 $A_{12}^{cd}$】

除了LaTeX需要注意外，还需要注意的是，如果坐标轴标注里想换行，在换行处直接打\n。例如：

$b$ \n (a) Parameter $b$

对应效果为：

B. 附录B：颜色的表示

针对需要进行颜色设置的地方，easyfig提供了颜色筛选器：

当然，也可以输入特定颜色对应的单词去设置颜色，颜色及名称如下：

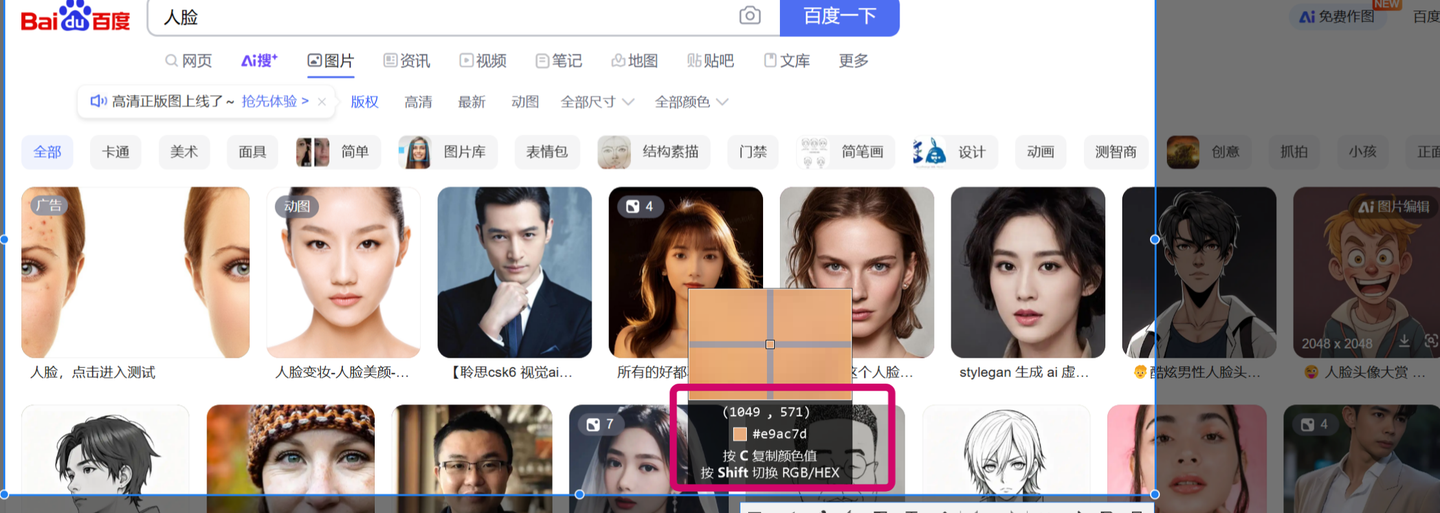

甚至，你还可以利用截图工具，例如Snipaste等，获取某个颜色的16进制值，如#e9ac7d ，直接粘贴到颜色名称下拉列表框内，即可为所欲为地设置颜色啦~

C. 附录C：线形的表示

easyfig支持多种线形（线型），不局限于系统给出的下拉列表那些，用于可以自己输入。

以下是一些常见的线形及其对应的表示：

• '-'或'solid'：实线
• '--'或'dashed'：虚线
• ':'或'dotted'：点线
• '-.'或'dashdot'：点划线
• 'None'：无连接线，只显示标记
• (0, (5, 10))：短虚线
• (0, (10, 10))：长虚线
• (0, (5, 10, 15, 10))：长短虚线
• (0, (5, 10, 1, 10))：点划线
• (0, (1, 1))：密集虚线
• (0, (20, 10))：稀疏虚线
• (5, (10, 10))：偏移虚线

D. 附录D：区域条纹的表示

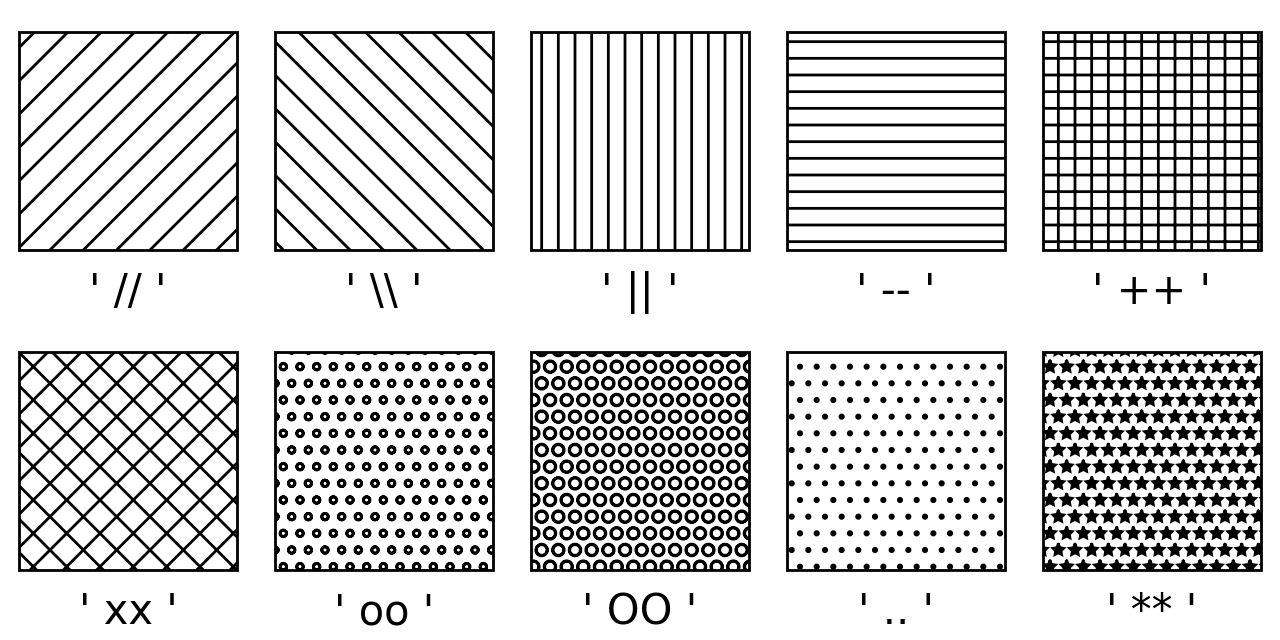

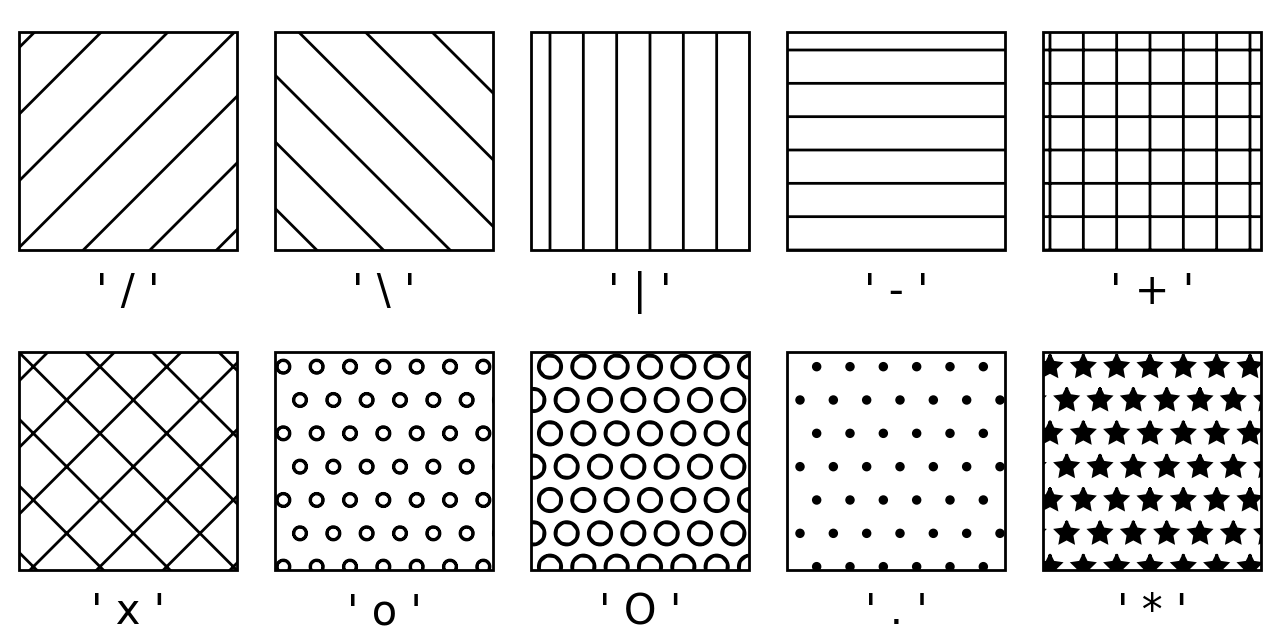

对于"绘制模式比较图"和"绘制关系区域图"功能，easyfig支持多种区域条纹形状。本系统支持的区域条纹及其效果如下：

包括：

'xx', '--', '..', '||', '..', 'oo', '++', '**', '\\\\\\\\', '////', '-', 'x', '|', '.', 'o', '+', '*', '\\\\', '//', '---', 'xxx', '|||', '...', 'ooo', '+++', '***', '\\\\\\\\\\\\', '//////'。

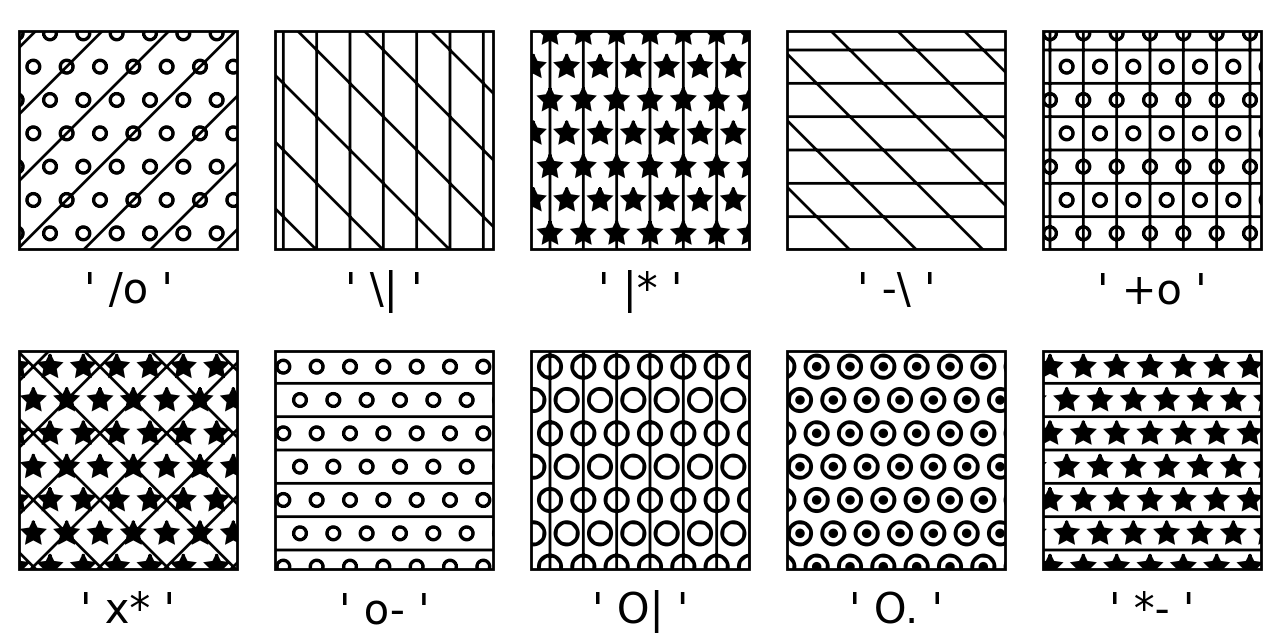

图案可重复使用以增加密度，例如**、***、*****。

E. 附录E：标记点形状

对于"绘制仿真折线图"功能，easyfig支持多种标记点形状，例如，无标记点为None 。本系统支持的标记点及其效果如下：

F. 附录F：3D图的视角

• 仰角 (elevation)：定义了观察者与 xy 平面之间的夹角，也就是观察者与 xy 平面之间的旋转角度。当elevation为正值时，观察者向上倾斜，负值则表示向下倾斜。默认15度。可根据美观与否微调。
• 方位角 (azimuth)：定义了观察者绕 z 轴旋转的角度。它决定了观察者在 xy 平面上的位置。azim 的角度范围是 −180 到 180 度，其中正值表示逆时针旋转，负值表示顺时针。默认45度。可根据美观与否微调。

更新日志

新版本2.5.0更新日志：

（1）修复了Mathematica分式/根式嵌套转换出错的Bug；

（2）增加Matlab代码转Sympy代码的功能；

（3）更改要分析的变量时，其他已赋值好的参数取值不变；

（4）其他体验上的优化（如增大默认字号、默认保存双击即打开的文件）。

新版本3.7.0更新日志：

（1）data_lines函数可在一张图中绘制长度不同的曲线。

项目链接：https://github.com/Jesse-tien/Easyfig
