kElectric

kElectric es una librería hecha en el lenguaje de programación Python y fue creada con la finalidad de acortar el tiempo en el dimensionamiento de conductores eléctricos u obtención de las secciones de los conductores de una instalación eléctrica.

Esta idea nace debido a la popularidad del lenguaje de programación Python y buscar una aplicación de este lenguaje dentro del área de ingeniería eléctrica en la especialidad de diseño de instalaciones eléctricas. En la práctica esta librería le será útil cuando trate de dimensionar una cantidad considerable de alimentadores como circuitos derivados.

La librería cuenta por el momento con 9 módulos que internamente son llamados para realizar el dimensionamiento de conductores en baja tensión para conductores comerciales de 600 V hasta 2000 V, los resultados obtenidos se muestran en forma matricial o tabla para una mejor comprensión de los resultados.

La dependencia de este lenguaje de otros paquetes es baja únicamente usa tabulate en primer grado y en forma muy secundaría numpy y matplotlib no encontrándose limitado por el momento a una versión. Estas últimas dos librerías se usan para graficar las pérdidas de tensión de los conductores de corriente alterna.

La versión disponible la puedes consultar mediante :

version()

Donativos

¿Te gusta este proyecto?, puedes apoyarme mediante

La vida es como una batería y en cada momento uno va perdiendo una pequeña parte de esta cada día, puedes apoyarme en el desarrollo de este proyecto y motivar aún más mi creatividad para que sea de gran utilidad esta herramienta. Puedes contactarme si desconoces del medio proporcionado pero se basa en el sistema de pagos de PayPal.

El apoyo es mediante un café :

       ─▄▀─▄▀
       ──▀──▀
       █▀▀▀▀▀█▄
       █░░░░░█─█
       ▀▄▄▄▄▄▀▀
   Url para donativos
https://ko-fi.com/jacometoss

Este donativo es mínimo pero ayuda a mi creatividad, realmente la mínima cantidad es de $2 dólares.

Instalación

La instalación del paquete se realiza mediante la instrucción siguiente :

pip install kelectric

Base de datos de conductores

Para poder ampliar el módulo se agregó la tabla de conductores donde incluye las resistencias y reactancias como ampacidades. Ingrese el código mostrado para visualizar la tabla completa.

dbc(1)

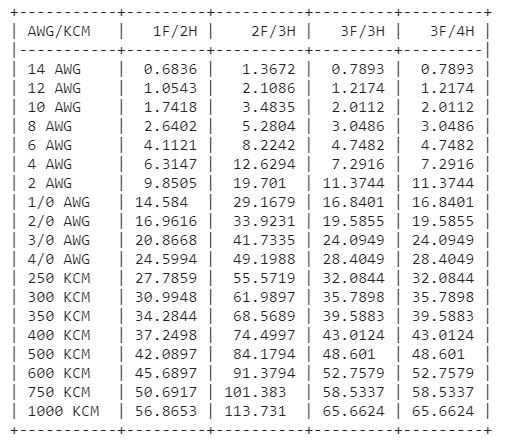

Impedancia unitaria

Para obtener las constantes únicamente utilice las líneas siguientes

#ZpuCu(Type,Ta,Fp,View)
zpucu(1,10,0.9,1)
#ZpuAl(Type,Ta,Fp,View)
zpual(1,10,0.9,1)

Graficar resultados

Mediante matplotlib ynumpy es posible obtener gráficos, la instalación de esta librería es automática al instalar ElectricalWireSizes.

Es posible graficar los resultados de pérdida de tensión de un único cálculo por el momento como se muestra en la figura siguiente :

Esta limitado para conductores en corriente alterna, el procedimiento para generar la figura es mediante :

mydata=mbtal(127,220,55,1,45,1,1,35,3,1,0.9,2,1,1.25)
graph(mydata,"6 AWG","4/0 AWG", 8, 5, 2,"k",1)

El llenado del módulo es un poco complejo

• Realice un cálculo para conductores de cobre, en el ejemplo se guardo en mydata .
• Llamamos al módulo llenamos como se indica

graph(mydata,"Calibre Inicial","Calibre Final", Ancho, Alto, Aluminio/Cobre, "Color",Sistema)

Los calibres deben ir como se muestra en los resultados y entre comillas dobles indicando un conductor inicial y final disponible, el ancho y alto son pulgadas en formato integer o float. Dependiendo el material del conductor (1:Cobre, 2:Aluminio) y el color de las barras puede usar k: negro, b: azul, g:verde, r:rojo que son estándar en reportes, finalmente el sistema 1:1F-2H,2:2F-3H,3:3F-3H y 4:3F:4H.

No olvide que el arreglo de datos mydata debe ser correcto y definido.

Nivel de corto circuito en conductores

En esta versión (0.1.22) se incluye el cálculo del corto circuito de los conductores de cobre y aluminio en corriente alterna. Únicamente por el momento sirve de consulta para determinar si el conductor.

Una forma sencilla de ingresar a este módulo usando la línea siguiente :

icc(conductor,t1,t2,fhz,view)
#conductor: Material conductor.
---- 1:(1F-2H) 2:(2F-3H) 3:(3F-3H) 4:(3F-4H)
#t1: Temperatura de operación en °C.
#t2: Temperatura de corto circuito en °C.
#fhz: Frecuencia 50hz o 60hz.
#view: Modo de visualizar
---- 1:(Tabla) 2:(Lista)

Un ejemplo práctico de las corriente de corto circuito para los conductores comerciales es :

icc(1,75,200,60,1)

En forma práctica los termoplásticos como lo son el PVC tienen temperatura en corto circuito de 105,130,150 para las temperaturas de operación continua de 60,75,90. Los termoestables XLPE y EPR en corto circuito usan temperaturas de 250 cada uno para una temperatura de operación continua de 90 °C.

Desarrollador y versión

La presente versión tiene corrección de entrada de parámetros como ampliación de la base de datos y corrección de errores mínimos dentro de algunas estructuras del paquete.

[Packqge]: kelectric 0.1.24rc8
[Autor]: Marco Polo Jácome Toss
[Licencia]: GNU General Public License v3.0
[Fecha]: 13-Febrero-2022
[Páis]: México
[Changelog]: Personalizada

Changelog

0.1.24rc8 - Presenta un nuevo campo para el ajuste de la protección conforme a la NOM-001-SEDE-2012 de instalaciones eléctricas. Los módulos que sufrieron cambios son: mtbcu ,mbtal, dbcircuit.

Referencias

[1] Norma Oficial Mexicana NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización)

[2] Thue, W., 1978. Electrical Power Cable Engineering. 2nd ed. New York, Basel: Marcel Dekker Inc., p.34.

[3] Norma Oficial Mexicana NOM-001-SEDE-2018, Instalaciones Eléctricas (utilización)
