pyfastpaper 0.0.1

适合科研人员的Python快速绘图工具！A Python tool for researchers to create figures for academic papers!

第一部分：基础教程pyfastpaper 快速上手教程（针对Python 0基础的科研人员）

0 导入工具包

Python下载pyfastpaper：pip install pyfastpaper

在你要存放图片的文件夹下右键，点击在终端中打开(T)（Windows 11系统），出现“黑窗”（术语为DOS界面），在里面输入jupyter notebook，按下回车，浏览器弹出，启动Jupyter，将该黑窗口最小化（千万别关！），浏览器编代码即可。

from pyfastpaper import *   # 固定写法
%config InlineBackend.figure_format = 'retina'  # 提高分辨率

第一部分：提供数据来描点——data_lines函数

1.1 单数据描点

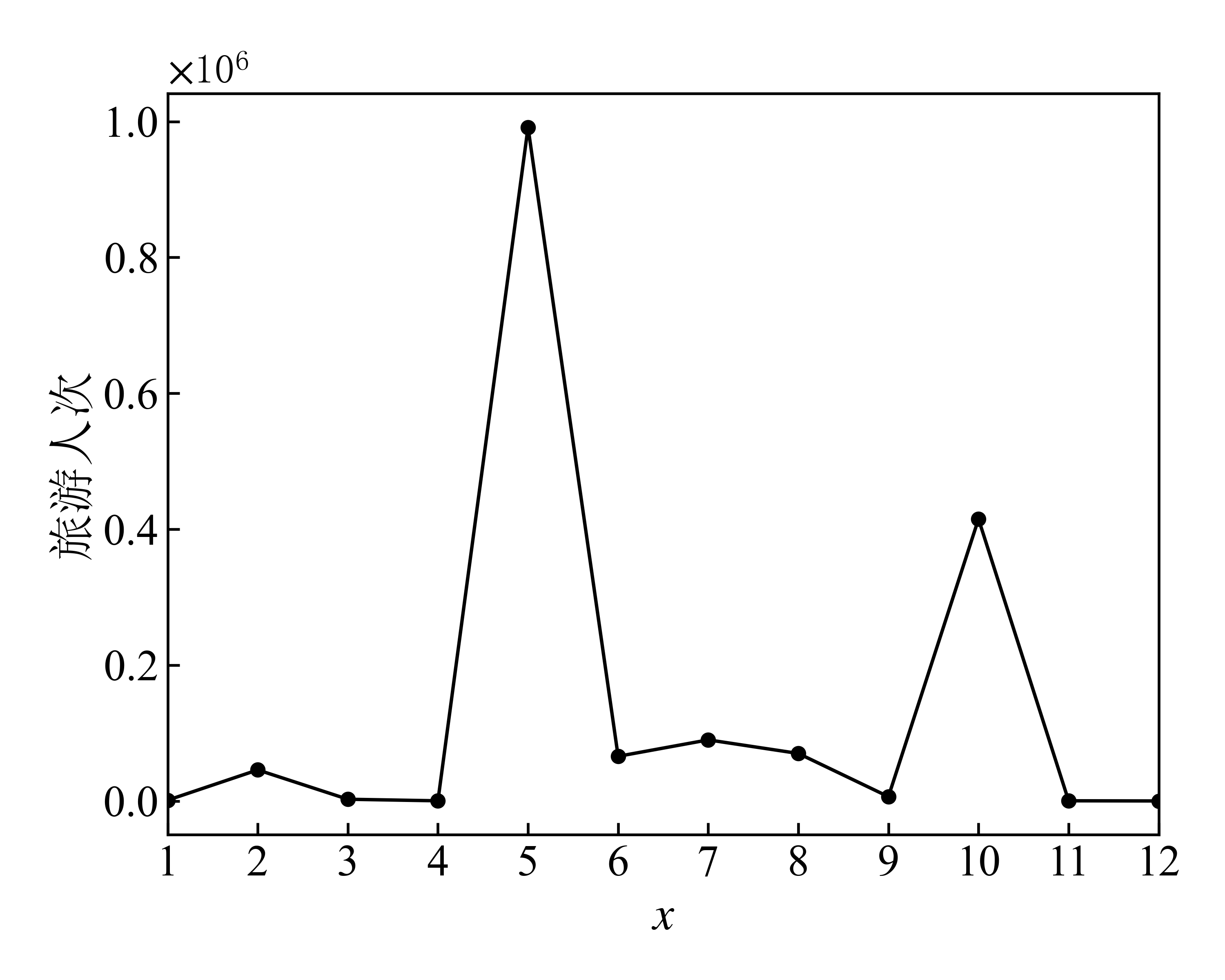

例题1

# 以方括号（列表、numpy数组均可）形式给出数据，并给这组数据起个名字：
data = {
    '旅游人次':[1230, 45789, 2600, 320, 991480, 65780,
            89990, 70001, 6423, 415000, 340, 102]
}

data_lines(data)

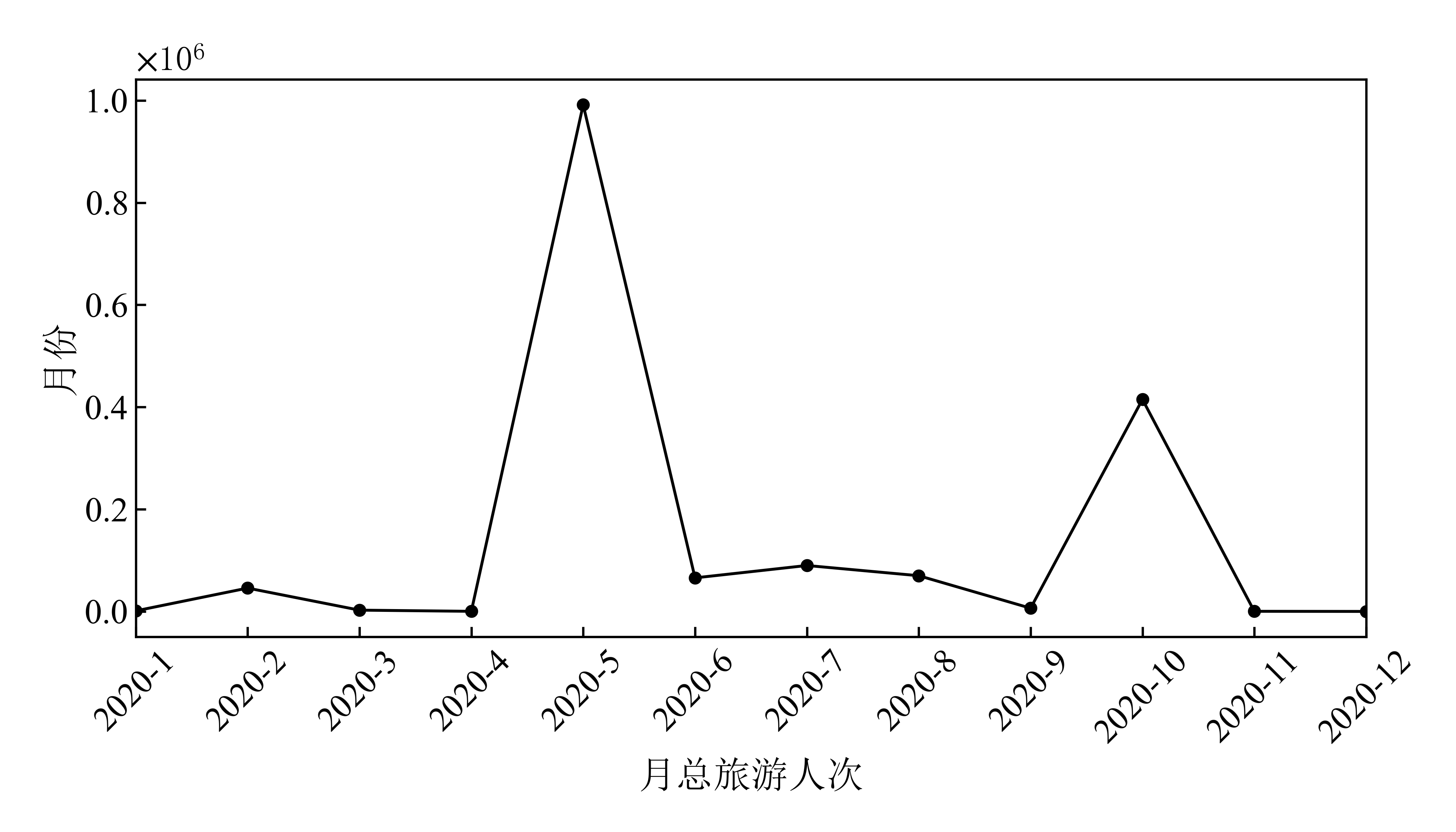

例题2

# 以方括号（列表、numpy数组均可）形式给出数据，并给这组数据起个名字：
data = {
    '旅游人次': [1230, 45789, 2600, 320, 991480,
             65780, 89990, 70001, 6423, 415000, 340, 102]
}

# 给横轴添加刻度标签，注意要和data长度一致！
label_x = ['2020-1', '2020-2', '2020-3', '2020-4',  '2020-5',
           '2020-6',  '2020-7',  '2020-8',  '2020-9',  '2020-10',
           '2020-11',  '2020-12']

# 自定义xy轴名称：
x_name = '月总旅游人次'
y_name = '月份'

# 保存路径
save_dir = 'outputs/data_sigle.tiff'

# 图片大小
figsize = [7, 4] # 宽 高

# 字号大小
fsize = 13

# x轴刻度旋转角度
xt_rotation = 45

data_lines(data, label_x=label_x, x_name=x_name, y_name=y_name,
           save_dir=save_dir, fsize=fsize,
           figsize=figsize, xt_rotation=xt_rotation)

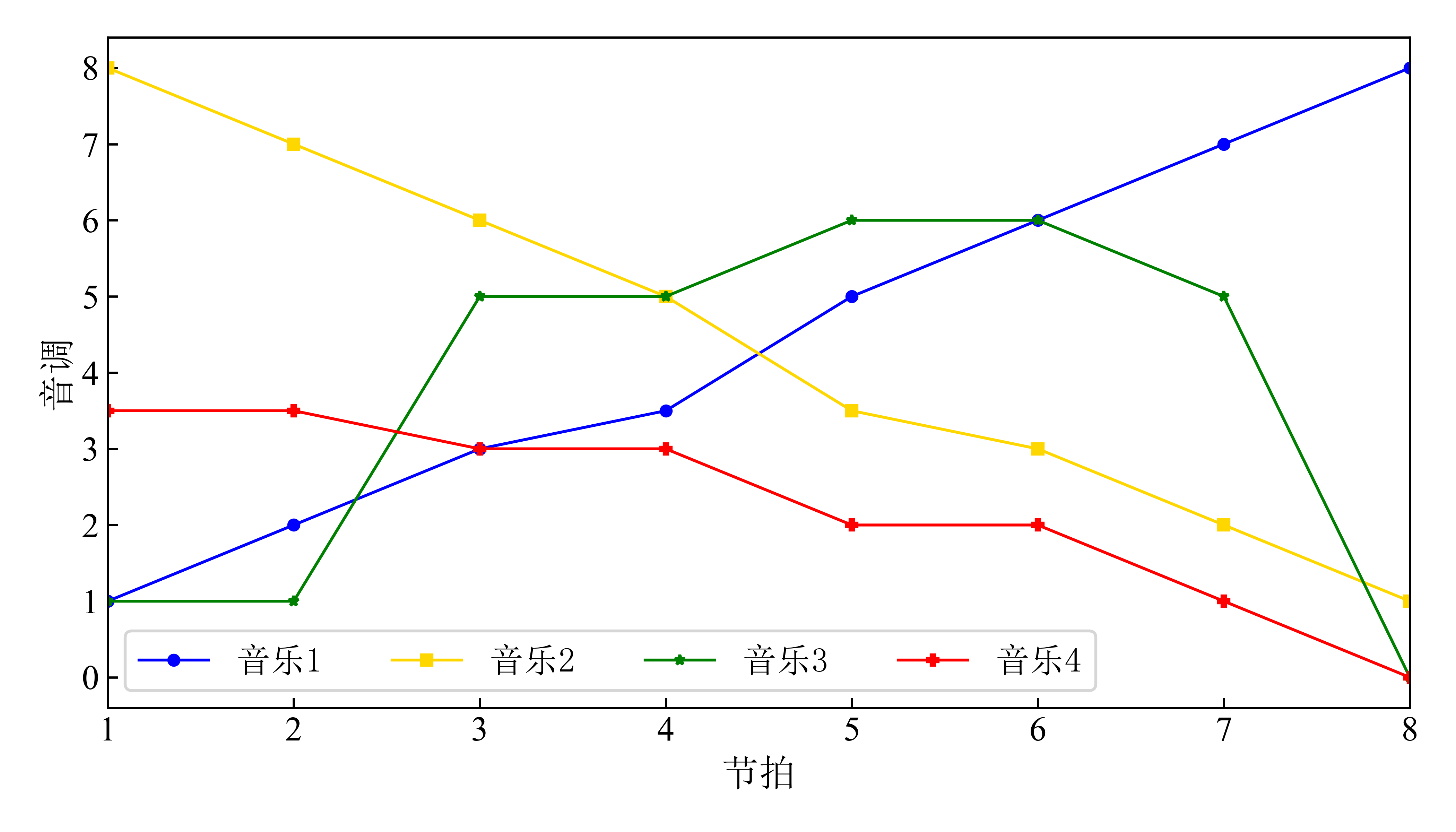

1.2 多数据描点

# 以方括号（列表、numpy数组均可）形式给出数据，并给这组数据起个名字：
data = {
    '音乐1': [1, 2, 3, 3.5, 5, 6, 7, 8],
    '音乐2': [8, 7, 6, 5, 3.5, 3, 2, 1],
    '音乐3': [1, 1, 5, 5, 6, 6, 5, 0],
    '音乐4': [3.5, 3.5, 3, 3, 2, 2, 1, 0],
}

# 给横轴添加刻度标签，注意要和data长度一致！
label_x = [1, 2, 3, 4,  5,  6,  7,  8]

# 自定义xy轴名称：
x_name = '节拍'
y_name = '音调'

# 保存路径
save_dir = 'outputs/data_multi.tiff'

# 图片大小
figsize = [7, 4] # 宽 高

# 字号大小
fsize = 13

# x轴刻度旋转角度
xt_rotation = 0

# 图例位置和列数
location='best'
ncol=4

data_lines(data, label_x=label_x, x_name=x_name, y_name=y_name,
           save_dir=save_dir, fsize=fsize, figsize=figsize,
           xt_rotation=xt_rotation,location=location, ncol=ncol)

第二部分：根据函数表达式数值仿真

2.1 定义数学符号，写出要画图的表达式

# 定义符号
c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha = symbols(
    					'c_n, c_r, delta, e_n, e_r, p_e, E, k, b, alpha')

# 四个表达式
Pir_NW = E*p_e+(k*(alpha*delta*(c_n+e_n*p_e)-
                   (c_r+e_r*p_e))**2)/(8*(k+alpha*delta*(1-alpha*delta))**2)
Pir_BW = E*p_e + ( k*(delta*(c_n+e_n*p_e)-
                      (c_r+e_r*p_e+b))**2 )/( 8*(k+delta-delta**2)**2)
Pir_NS = E*p_e + ((k+2*alpha*delta)*(alpha*delta*(c_n+e_n*p_e)-
                   (c_r+e_r*p_e))**2 )/( 8*(k+alpha*delta*(2-alpha*delta))**2)
Pir_BS = E*p_e + ( (k+2*delta)*(delta*(c_n+e_n*p_e)-
              (c_r+e_r*p_e+b))**2 )/( 8*(k+2*delta-delta**2)**2)

# 工具包内附赠的latex工具mathshow，用于将latex显示为Jupyter内的公式。
mathshow(r'\begin{equation} \pi_r^{NW}=' + latex(Pir_NW) + r'\tag{1} \end{equation}')
mathshow(r'\begin{equation} \pi_r^{BW}=' + latex(Pir_BW) + r'\tag{2} \end{equation}')
mathshow(r'\begin{equation} \pi_r^{NS}=' + latex(Pir_NS) + r'\tag{3} \end{equation}')
mathshow(r'\begin{equation} \pi_r^{BS}=' + latex(Pir_BS) + r'\tag{4} \end{equation}')

$\displaystyle \begin{equation} \pi_r^{NW}=E p_{e} + \frac{k \left(\alpha \delta \left(c_{n} + e_{n} p_{e}\right) - c_{r} - e_{r} p_{e}\right)^{2}}{8 \left(\alpha \delta \left(- \alpha \delta + 1\right) + k\right)^{2}}\tag{1} \end{equation}$

$\displaystyle \begin{equation} \pi_r^{BW}=E p_{e} + \frac{k \left(- b - c_{r} + \delta \left(c_{n} + e_{n} p_{e}\right) - e_{r} p_{e}\right)^{2}}{8 \left(- \delta^{2} + \delta + k\right)^{2}}\tag{2} \end{equation}$

$\displaystyle \begin{equation} \pi_r^{NS}=E p_{e} + \frac{\left(2 \alpha \delta + k\right) \left(\alpha \delta \left(c_{n} + e_{n} p_{e}\right) - c_{r} - e_{r} p_{e}\right)^{2}}{8 \left(\alpha \delta \left(- \alpha \delta + 2\right) + k\right)^{2}}\tag{3} \end{equation}$

$\displaystyle \begin{equation} \pi_r^{BS}=E p_{e} + \frac{\left(2 \delta + k\right) \left(- b - c_{r} + \delta \left(c_{n} + e_{n} p_{e}\right) - e_{r} p_{e}\right)^{2}}{8 \left(- \delta^{2} + 2 \delta + k\right)^{2}}\tag{4} \end{equation}$

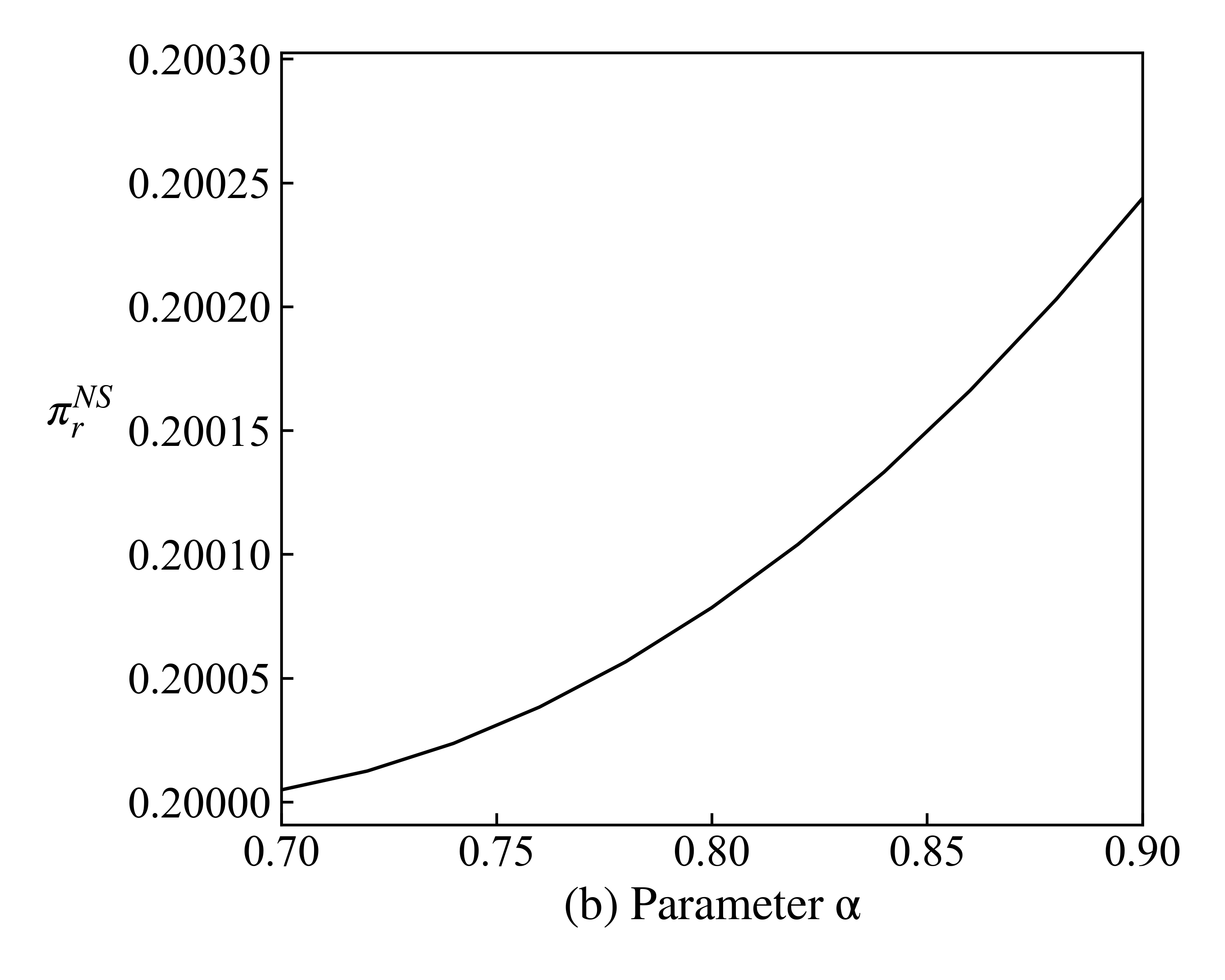

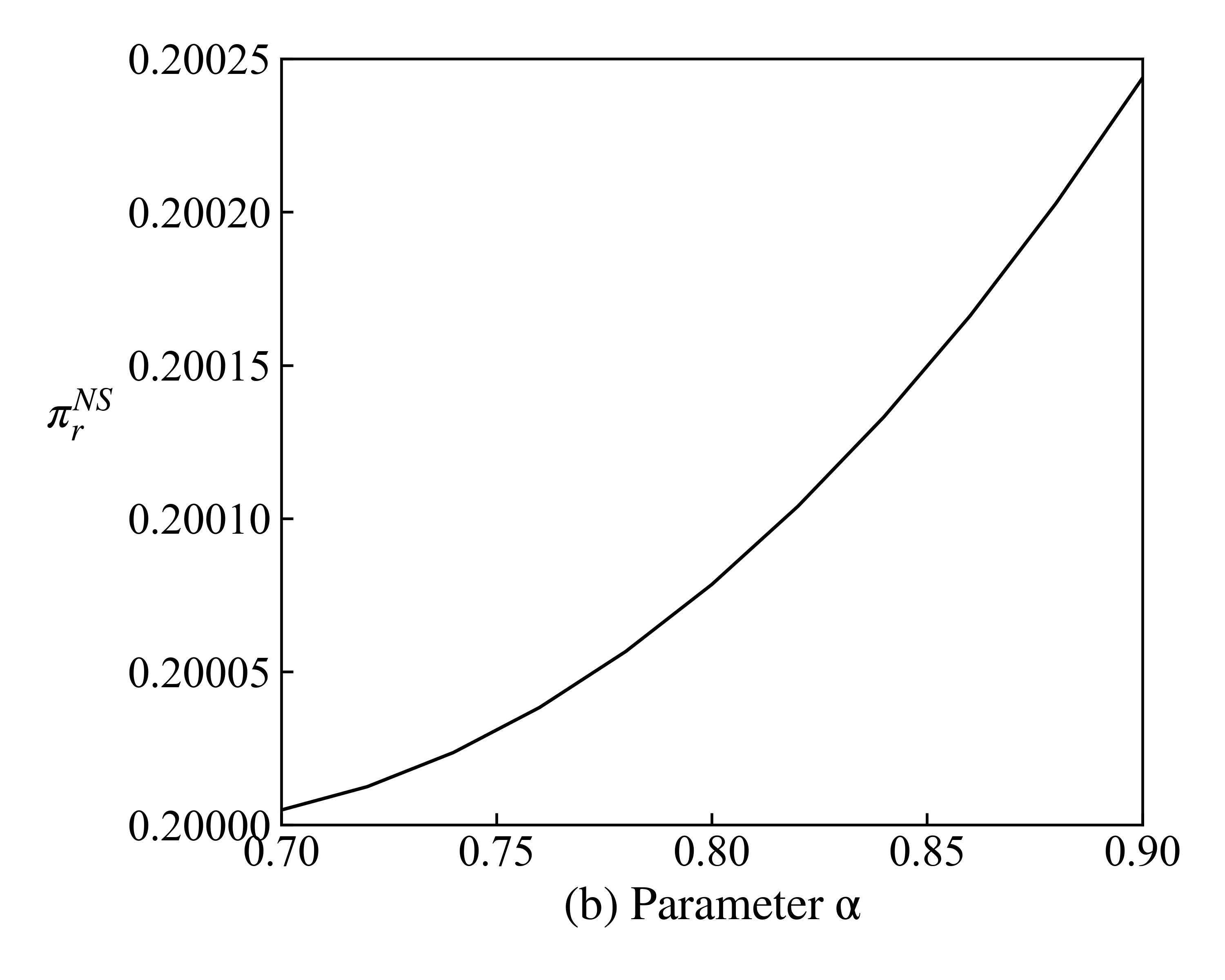

2.2 画单条曲线图——draw_lines函数

# 给表达式起个名字，写成字典的形式：
expressions = {r'$\pi_r^{NS}$': Pir_NS}
# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1,
    b:0.05
}

# 要分析的参数，及其取值范围：
the_var = alpha
ranges = [0.7, 0.9, 0.02]  # [起始值, 终止值, 间隔]。

# 横纵轴的名字：
x_name = r'$\rm{(b) \ Parameter \ } \alpha$'  # 可以写LaTex公式，用"$ $"括上。
y_name = r'$\pi_r^{NS}$'

# 图片保存路径、文件名
save_dir = r'outputs\sigle_line.tiff'

# y轴标签旋转角度
yrotation = 0

# 固定写法：
draw_lines(expressions=expressions, assigns=assigns, the_var=the_var, ranges=ranges,
           x_name=x_name, y_name=y_name, save_dir=save_dir, yrotation=yrotation,
           ylabelpad=14)

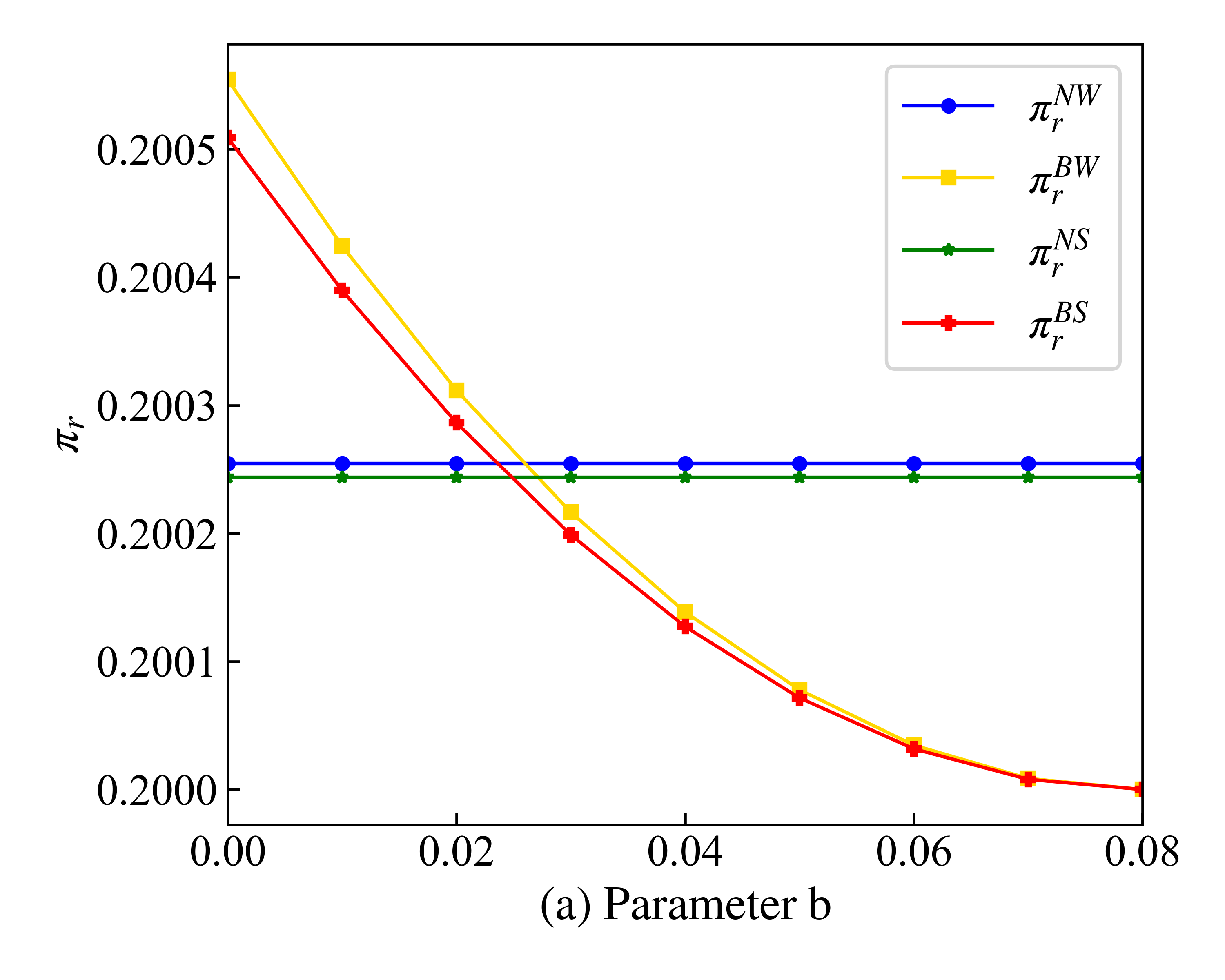

2.3 多条曲线图——draw_lines函数

# 给表达式起个名字，写成字典的形式：
expressions = {
    r'$\pi_r^{NW}$': Pir_NW,
    r'$\pi_r^{BW}$': Pir_BW,
    r'$\pi_r^{NS}$': Pir_NS,
    r'$\pi_r^{BS}$': Pir_BS,
}

# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1,
    alpha:0.9
}

# 要分析的参数，及其取值范围：
the_var = b
ranges = [0, 0.08, 0.01]  # [起始值, 终止值, 间隔]。

# 横纵轴的名字：
x_name = r'$\rm{(a) \ Parameter \ } b$'
y_name = r'$\pi_r$'

# 图片保存路径、文件名
save_dir = r'outputs/mutiple_line.tiff'

# 固定写法：
draw_lines(expressions=expressions, assigns=assigns, the_var=the_var,
           ranges=ranges, x_name=x_name, y_name=y_name, save_dir=save_dir)

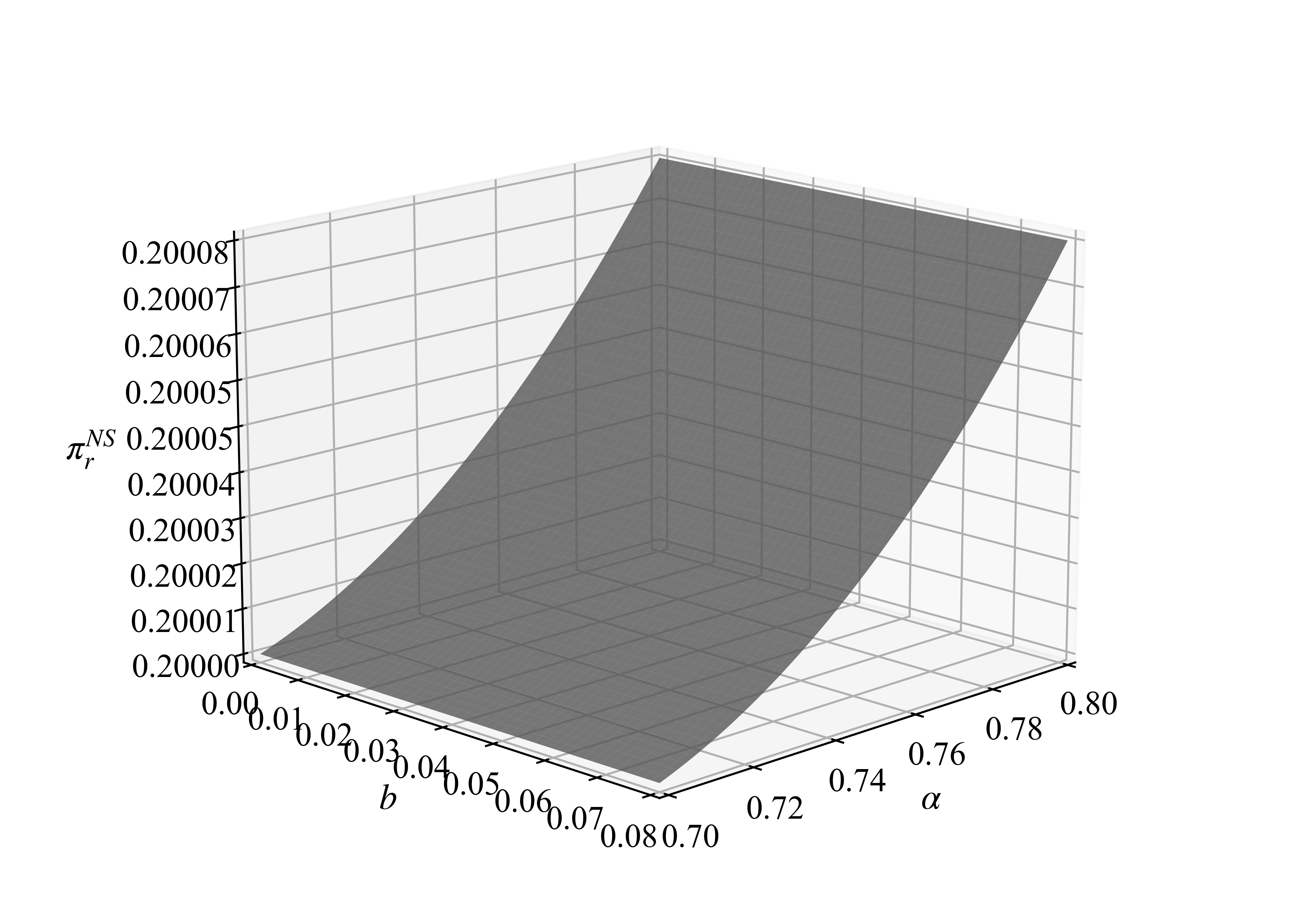

2.4 画单片三维图——draw_3D函数

# 给表达式起个名字，写成字典的形式：
expressions = {r'$\pi_r^{NS}$': Pir_NS}

# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1
}

# 要分析的参数，及其取值范围：
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。

# xyz轴的名字：
x_name = r'$\alpha$'
y_name = r'$b$'
z_name = r'$\pi_r^{NS}$'

# 图片保存路径、文件名
save_dir = r'outputs\sigle_3d.tiff'

# 固定写法：
draw_3D(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
        start_end_x=start_end_x, the_var_y=the_var_y,
        start_end_y=start_end_y, x_name=x_name, y_name=y_name,
        z_name=z_name, save_dir=save_dir, zrotation=0, colors=['#707070'])

# 说明：由于Jupyter窗口大小不够，显示不全，但导出的`sigle_3d.tiff`文件是全的，可以放心用！

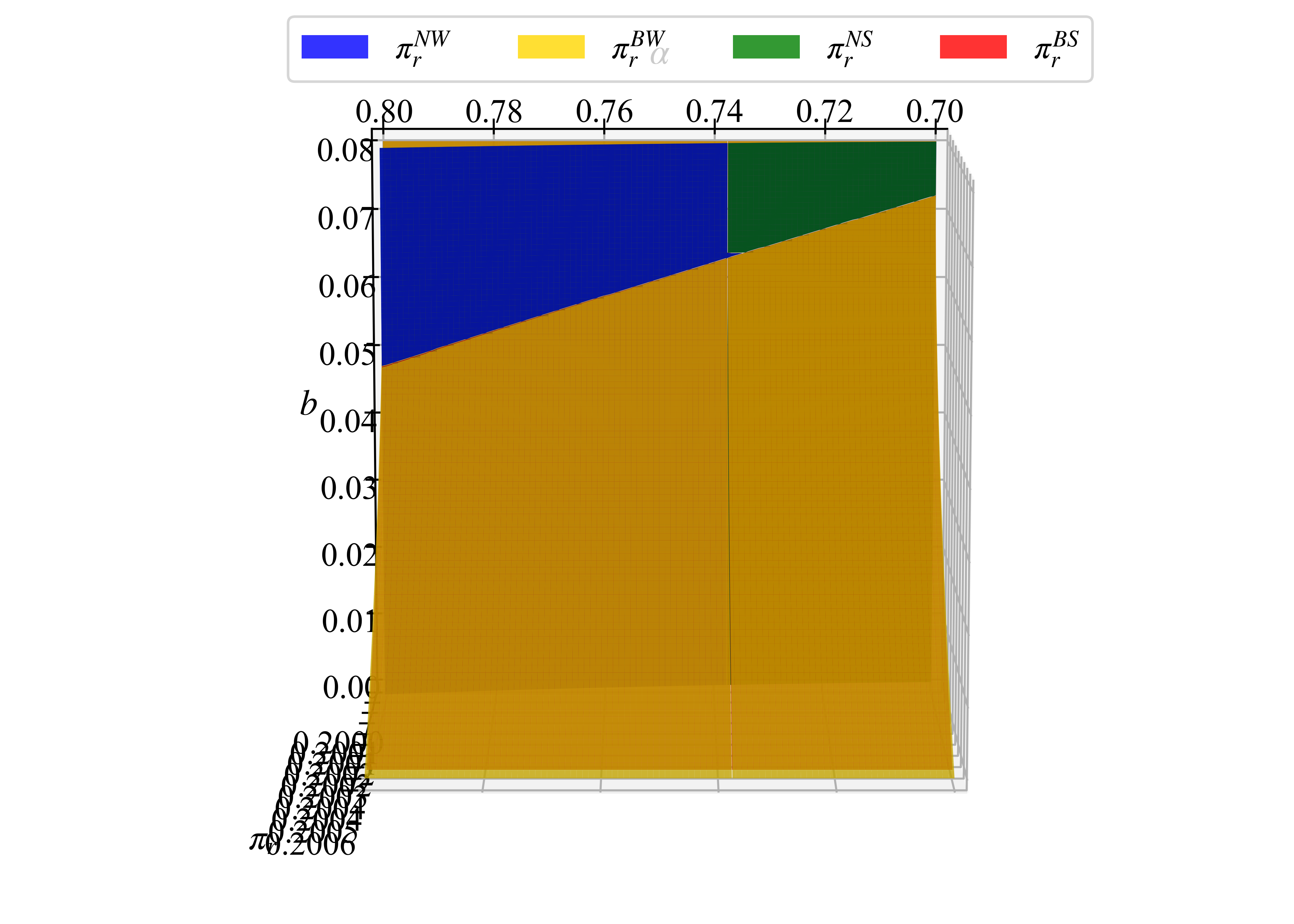

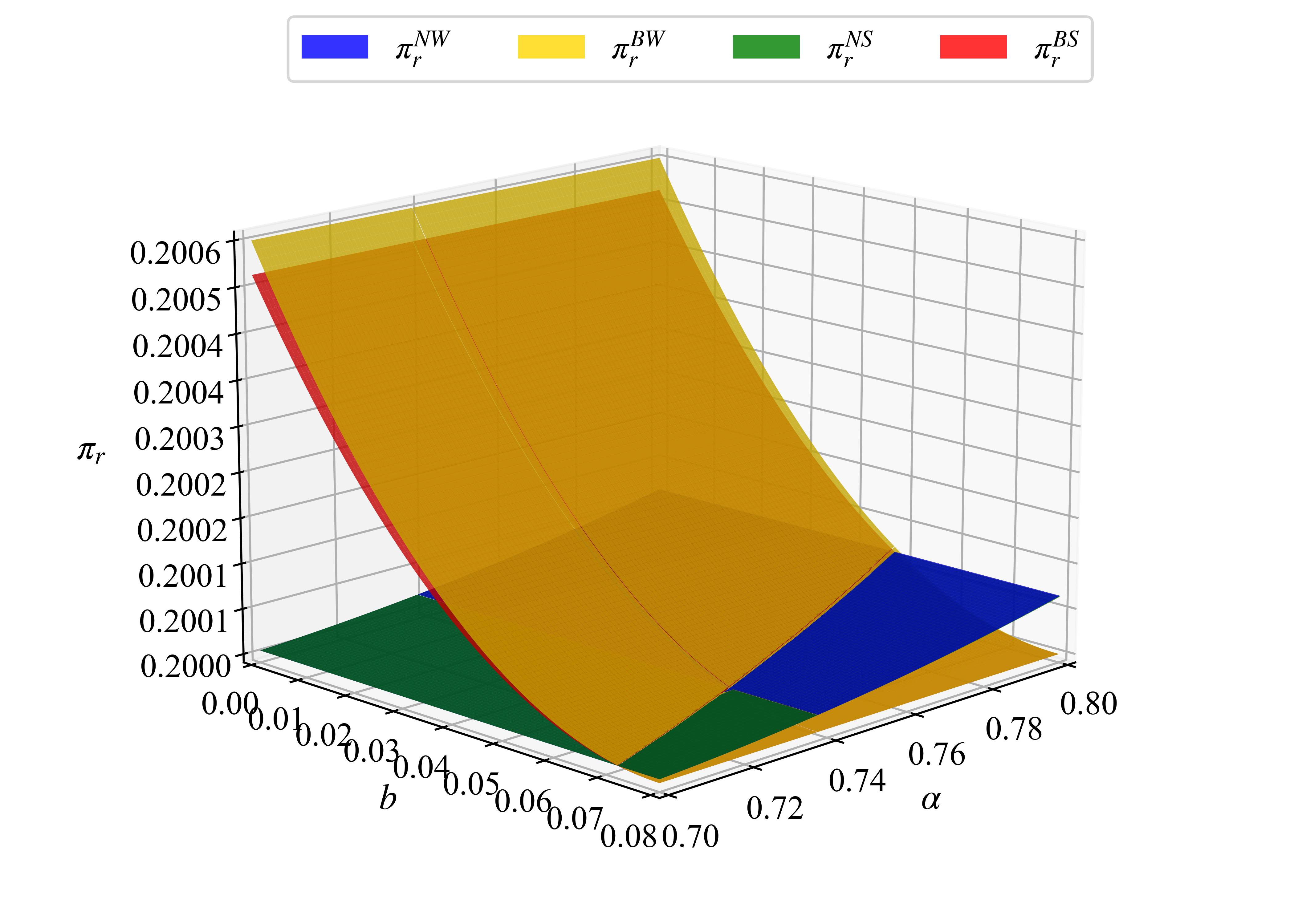

2.5 画多片三维图——draw_3D函数

# 给表达式起个名字，写成字典的形式：
expressions = {
    r'$\pi_r^{NW}$': Pir_NW,
    r'$\pi_r^{BW}$': Pir_BW,
    r'$\pi_r^{NS}$': Pir_NS,
    r'$\pi_r^{BS}$': Pir_BS,
}

# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1
}

# 要分析的参数，及其取值范围：
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。

# xyz轴的名字：
x_name = r'$\alpha$'
y_name = r'$b$'
z_name = r'$\pi_r$'
# 图片保存路径、文件名
save_dir = r'outputs\muti_3d.tiff'

# 固定写法：
draw_3D(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
        start_end_x=start_end_x, the_var_y=the_var_y,
        start_end_y=start_end_y, x_name=x_name, y_name=y_name, z_name=z_name,
        save_dir=save_dir, color_alpha=0.8, precision=1000, zrotation=0, ncol=4)

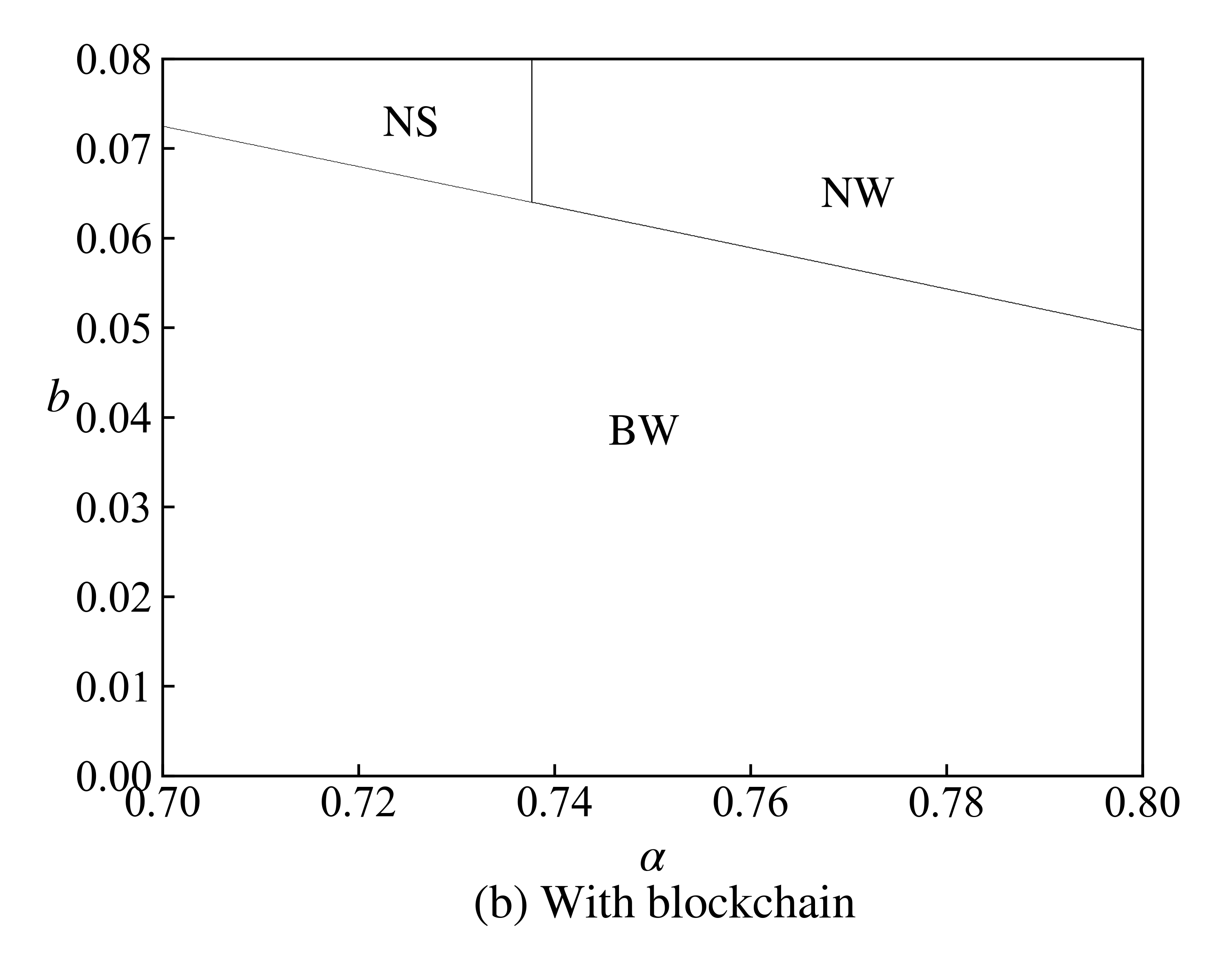

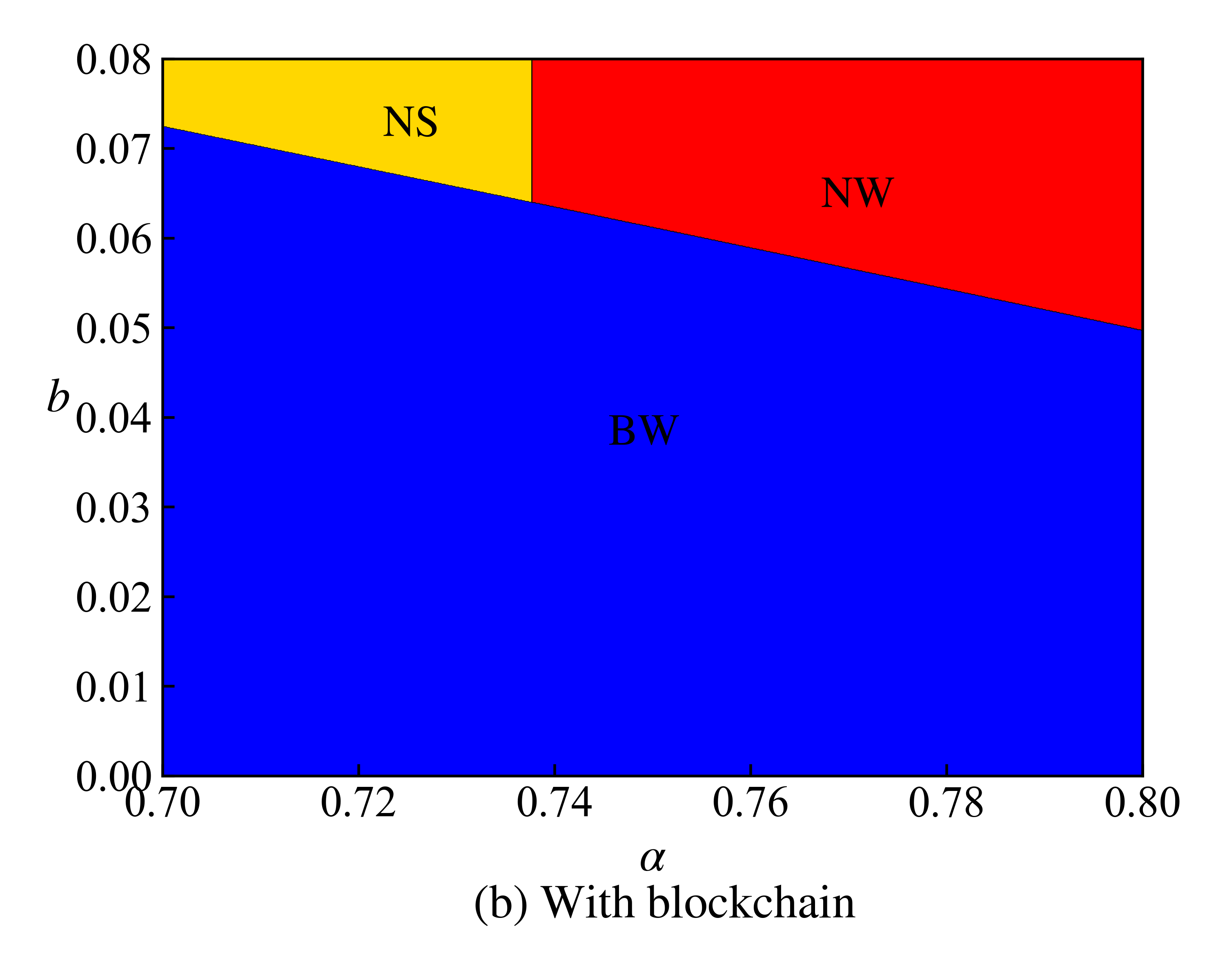

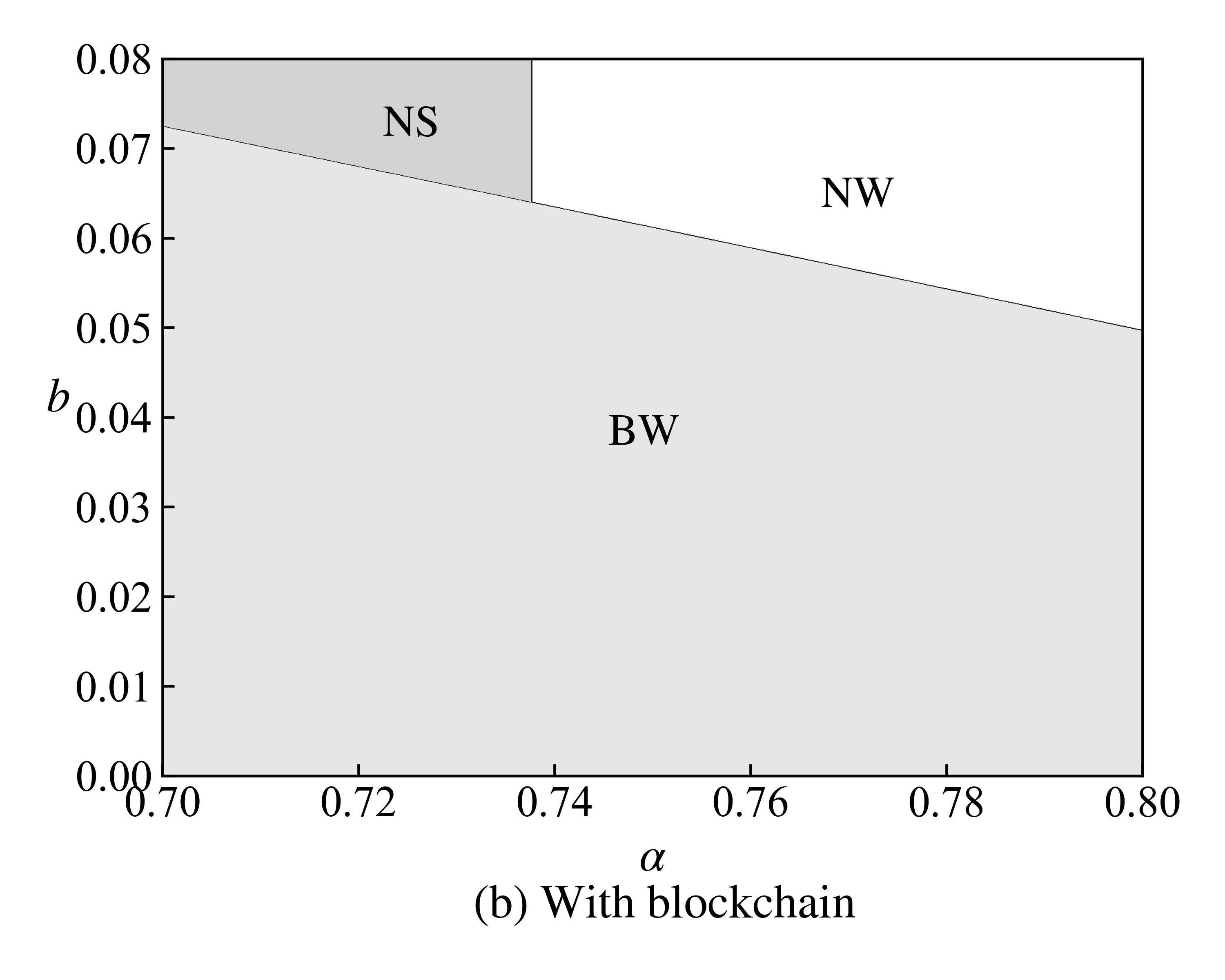

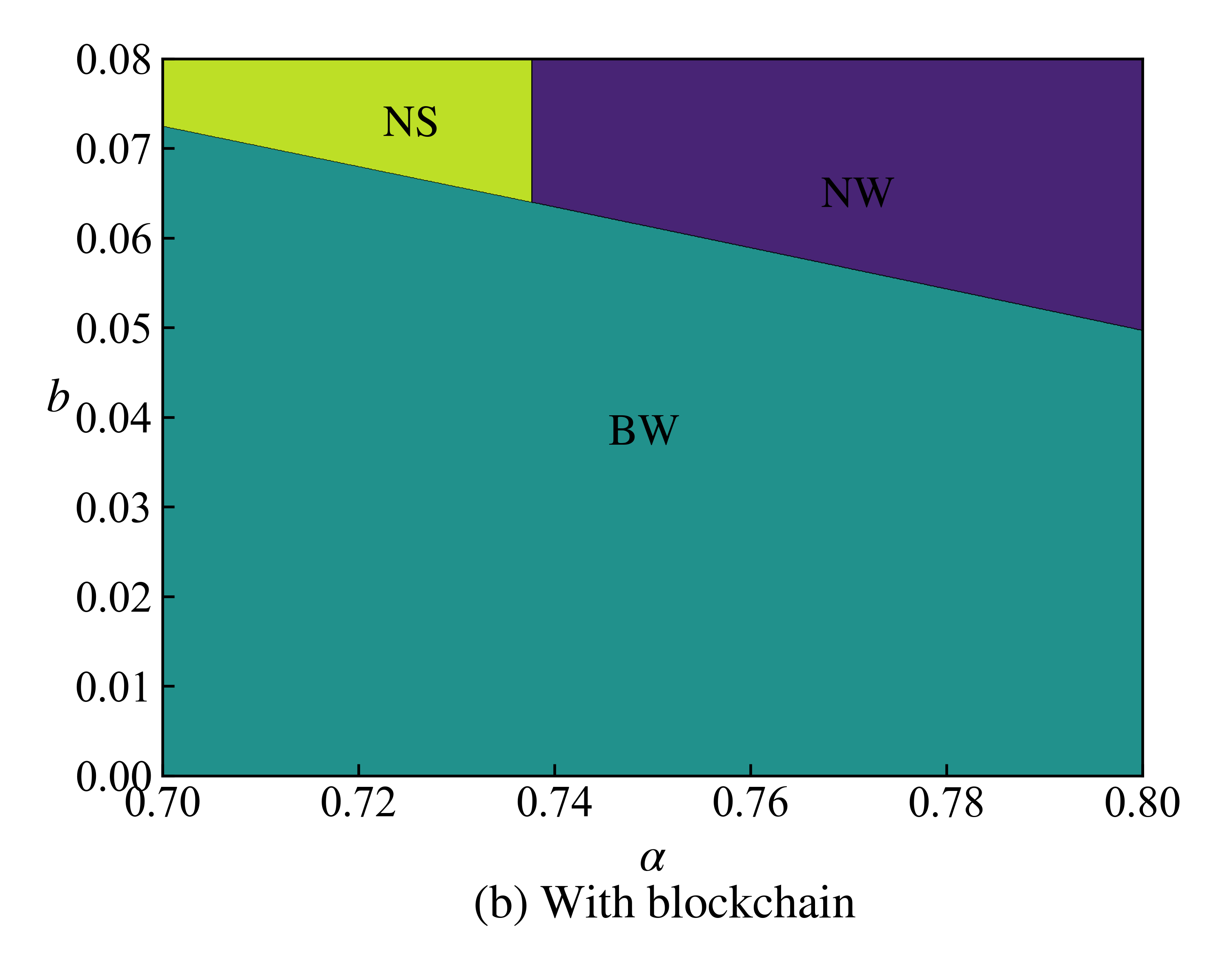

2.6 两个参数影响下，最大函数值所在区域图——draw_max_area函数

# 给表达式起个名字，写成字典的形式：
expressions = {
    r'$\pi_r^{NW}$': Pir_NW,
    r'$\pi_r^{BW}$': Pir_BW,
    r'$\pi_r^{NS}$': Pir_NS,
    r'$\pi_r^{BS}$': Pir_BS,
}

# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1
}

# 要分析的参数，及其取值范围：
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。

# xyz轴的名字：
x_name = '$\\alpha$ \n $\\rm{(b) \\ With \\ blockchain}$'
y_name = r'$b$'

# 图片保存路径、文件名
save_dir = r'outputs\max_area.tiff'

# 其它细节（可选，默认值即可）
texts = [r'$\rm{NW}$', r'$\rm{BW}$', r'$\rm{NS}$', r'$\rm{BS}$']  # 和表达式expressions对应处的函数值若最大，则标记的文本

# 固定写法：
draw_max_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x, start_end_x=start_end_x, the_var_y=the_var_y,
                  start_end_y=start_end_y, x_name=x_name, y_name=y_name, texts=texts, save_dir=save_dir, yrotation=0)

区域 0: 中心坐标 = [0.7671627089581086, 0.0634762952000335]
区域 1: 中心坐标 = [0.74544927 0.03695231]
区域 2: 中心坐标 = [0.7224541825812423, 0.07136930428315474]

2.7 两个参数影响下，画详细大小关系区域图——draw_detail_area函数

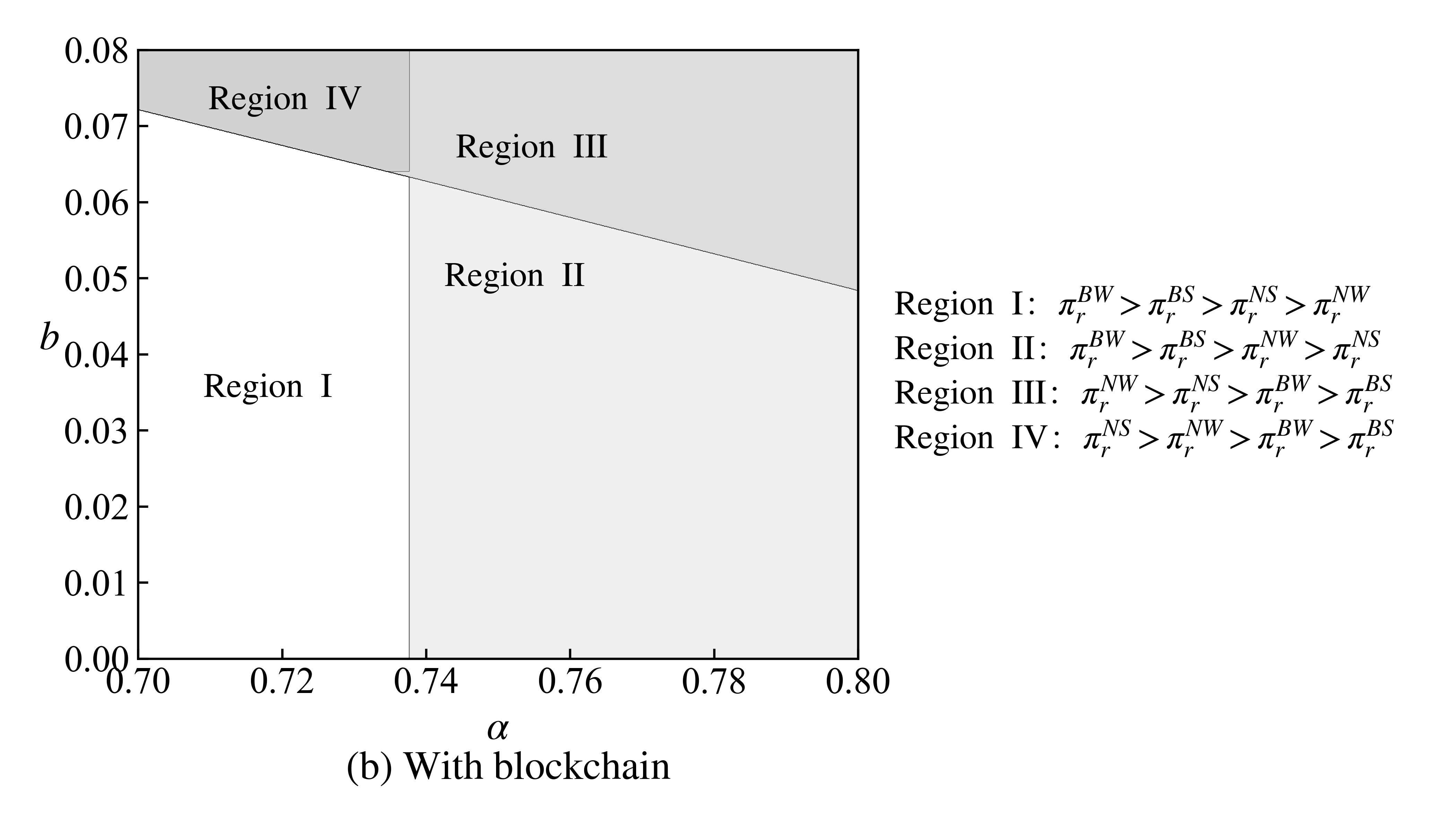

2.7.1 例题1

# 给表达式起个名字，写成字典的形式：
expressions = {
    r'$\pi_r^{NW}$': Pir_NW,
    r'$\pi_r^{BW}$': Pir_BW,
    r'$\pi_r^{NS}$': Pir_NS,
    r'$\pi_r^{BS}$': Pir_BS,
}

# 参数赋值：
assigns = {
    c_n: 0.2,
    c_r: 0.1,
    delta: 0.8,
    e_n: 1,
    e_r: 0.6,
    p_e: 0.1,
    E: 2,
    k: 1.1
}

# 要分析的参数，及其取值范围：
the_var_x = alpha
start_end_x = [0.7, 0.8]  # [起始值, 终止值]。
the_var_y = b
start_end_y = [0, 0.08]  # [起始值, 终止值]。

# xyz轴的名字：
x_name = '$\\alpha$ \n $\\rm{(b) \\ With \\ blockchain}$'
y_name = r'$b$'

# 图片保存路径、文件名
save_dir = r'outputs\detail_area1.tiff'

# 固定写法：
draw_detail_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
                 start_end_x=start_end_x, the_var_y=the_var_y,
                 start_end_y=start_end_y, x_name=x_name, y_name=y_name,
                 save_dir=save_dir, yrotation=0)

区域 $\pi_r^{BW} > \pi_r^{BS} > \pi_r^{NS} > \pi_r^{NW}$: 中心坐标 = [0.71801738 0.03542176]
区域 $\pi_r^{BW} > \pi_r^{BS} > \pi_r^{NW} > \pi_r^{NS}$: 中心坐标 = [0.7522649316484371, 0.050000071576472446]
区域 $\pi_r^{NW} > \pi_r^{NS} > \pi_r^{BW} > \pi_r^{BS}$: 中心坐标 = [0.75467691 0.06691737]
区域 $\pi_r^{NS} > \pi_r^{NW} > \pi_r^{BW} > \pi_r^{BS}$: 中心坐标 = [0.72038526 0.07323454]

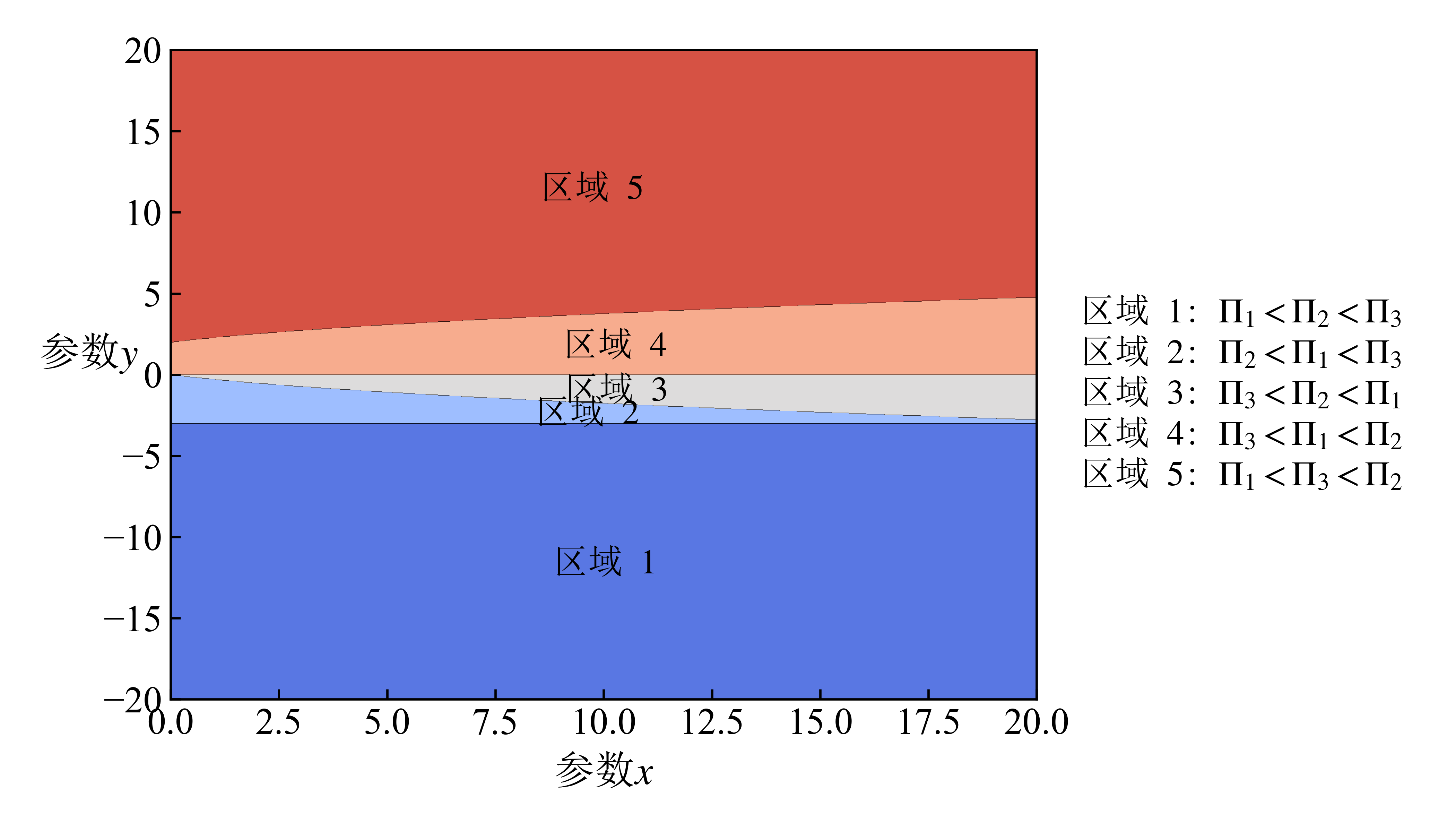

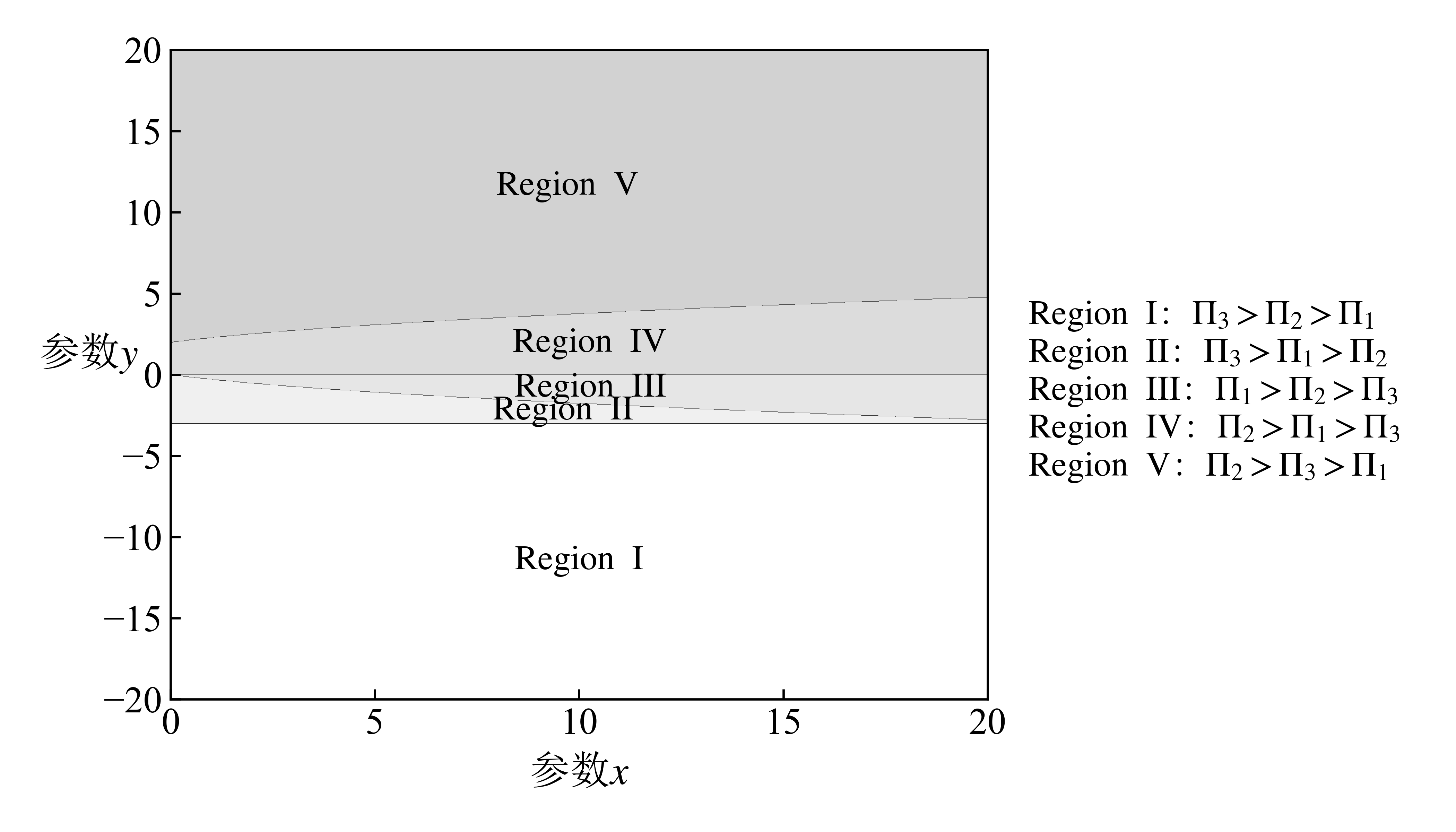

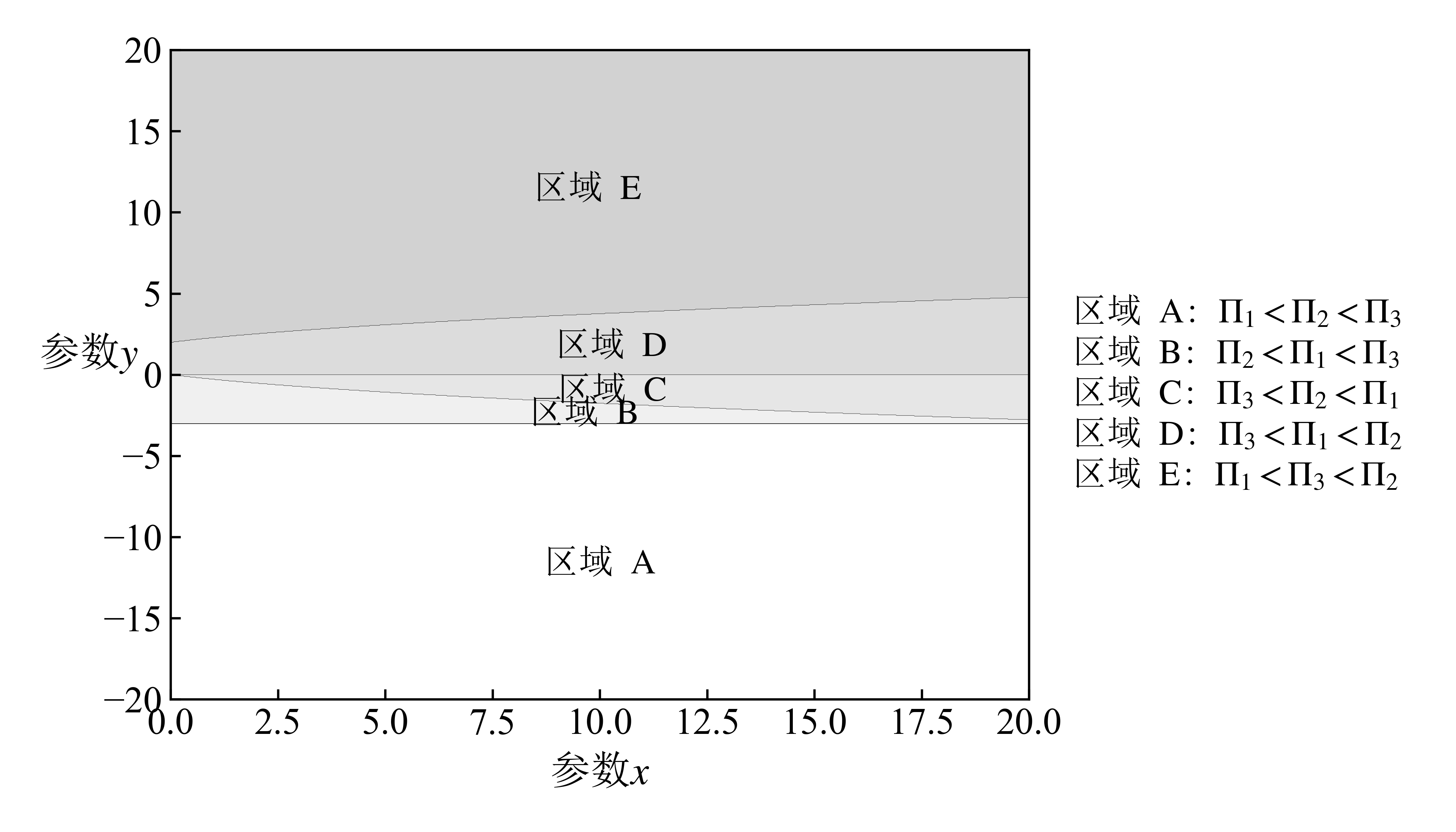

2.7.2 例题2

# 定义符号
alpha, beta, c, x, y = symbols('alpha,beta,c,x,y')

# 三个表达式
exp1 = 2 * alpha * x - beta * y ** 2 + c * x * y
exp2 = 2 * alpha * x + 3 * beta * y + c * x * y
exp3 = alpha * x - 2 * beta * y + c * x * y

# 给表达式起个名字，写成字典的形式：
expressions = {r'$\Pi_1$': exp1,
               r'$\Pi_2$': exp2,
               r'$\Pi_3$': exp3}

# 参数（alpha,beta,c,y）赋值：
assigns = {alpha: 2, beta: 3, c: 1.5}

# 要分析的两个参数，及其绘制的范围：
the_var_x = x
start_end_x = [0, 20]  # [起始值, 终止值]。 参数x绘制范围在[-10,10]区间
the_var_y = y
start_end_y = [-20, 20]  # [起始值, 终止值]。 参数y绘制范围在[-20,20]区间

# 横纵轴的名字：
x_name = r'参数$x$'
y_name = r'参数$y$'

# 图片保存路径、文件名
save_dir = r'outputs\detail_area2.tiff'

# 固定写法：
draw_detail_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
                 start_end_x=start_end_x, the_var_y=the_var_y,
                  start_end_y=start_end_y, x_name=x_name, y_name=y_name,
                 save_dir=save_dir, yrotation=0, remove_eq=False, dropout=0.01)

区域 $\Pi_3 > \Pi_2 > \Pi_1$: 中心坐标 = [  9.99649702 -11.49728879]
区域 $\Pi_3 > \Pi_1 > \Pi_2$: 中心坐标 = [ 9.60920009 -2.26787271]
区域 $\Pi_1 > \Pi_2 > \Pi_3$: 中心坐标 = [10.27059755 -0.86965807]
区域 $\Pi_2 > \Pi_1 > \Pi_3$: 中心坐标 = [10.25020558  1.88464055]
区域 $\Pi_2 > \Pi_3 > \Pi_1$: 中心坐标 = [ 9.71049007 11.56355666]

​

高阶教程（需要具备一定Python基础）——工具包各个函数api介绍

相关学习资料：
Markdown学习网站
LaTex学习网站

1. data_lines函数

data_lines(data, label_x=None, x_name=None, y_name=None, save_dir=None,
           location='best', ncol=1, fsize=14, figsize=[5, 4], xt_rotation=0,
           xrotation=0, yrotation=90, linestyles=None, linewidth=1, markers=m_list,
           markersize=3.5, colors=c_list, isgrid=False, xpad=3,
           ypad=3, xlabelpad=3, ylabelpad=3)

• location: 图例的方位，可以选填的内容有：

  'best', 'northeast', 'northwest', 'southwest', 'southeast', 'east', 'west', 'south', 'north', 'center'。

  默认值为'best'，表示自动安排至合适的位置。

• ncol: 图例的列数，默认为1列，即竖着排布。

• fsize: 图片中字号的大小，默认值为14。

• figsize: 图片的大小，写成[宽, 高]的形式。默认为[5, 4]。

• xt_rotation: 横轴刻度标签旋转角度。用于刻度为年份，横着挤不下的情况，可以设成45度，错开排布。默认不旋转，即0度。

• xrotation: 横轴名字标签旋转角度，默认值0，基本不需要动。

• yrotation: 纵轴名字标签旋转角度，默认值90，字是正的。如果y轴的名字较长，不好看，可以设成0，字是竖倒着写的，紧贴y轴，但看的话需要歪脖子，专治脊椎不好使哈。

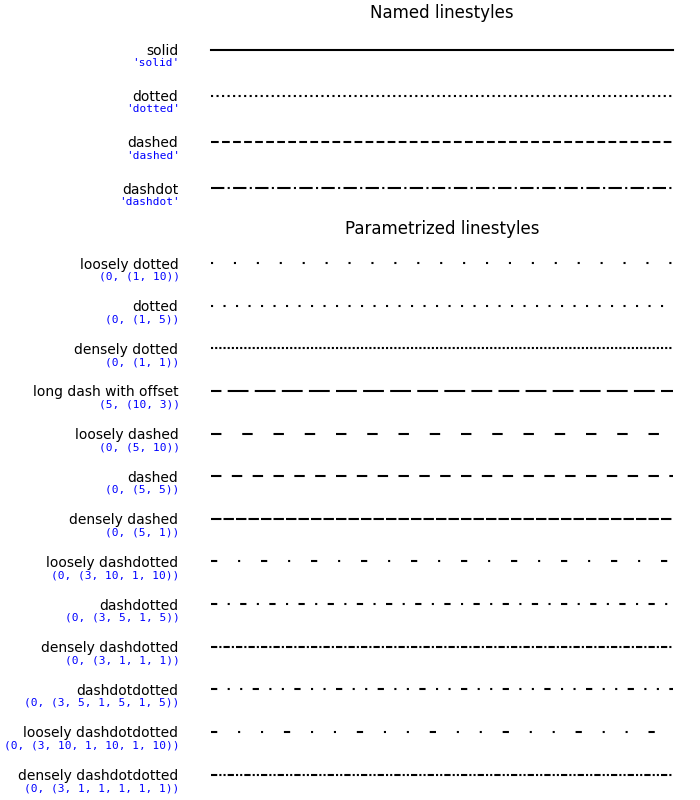

• linestyles: 一组线的形状，[]列表形式去写，在多线图中用于按顺序制定每个线的形状。如实线'-'，点横线'-.'，虚线'--'，点线':'。默认值为None，表示取工具内的线型列表ls_list得第一个，即实线'-'。
  本工具中提供的线型列表如下：
  ls_list = ['-', (0, (1, 10)), (0, (5, 10)),'-.','--', ':', (0, (3, 10, 1, 10, 1, 10)), (5, (10, 3)), (0, (5, 5)), (0, (5, 1))]
  关于线型的详细说明：
  有关linestyles的具体说明

• linewidth: 线粗。字面意思，没啥好说的，默认值为1。

• markers: 一组标记符号，[]列表形式去写，在多线图中用于按顺序制定每个线的标记符号。工具内的标记符号列表m_list。如果只有一条线，就取m_list中的第一个，即圆点'o'。
  本工具中提供的标记符号列表如下：
  m_list = ['o','s', '*', 'P', 'X', 'D', 'p', 'x', '8', '2', 'H', '+', '|', '<', '>', '^', 'v', ',']
  关于标记符号的详细说明： 有关marker的具体说明。

• markersize: 标记符号的大小，默认3.5。

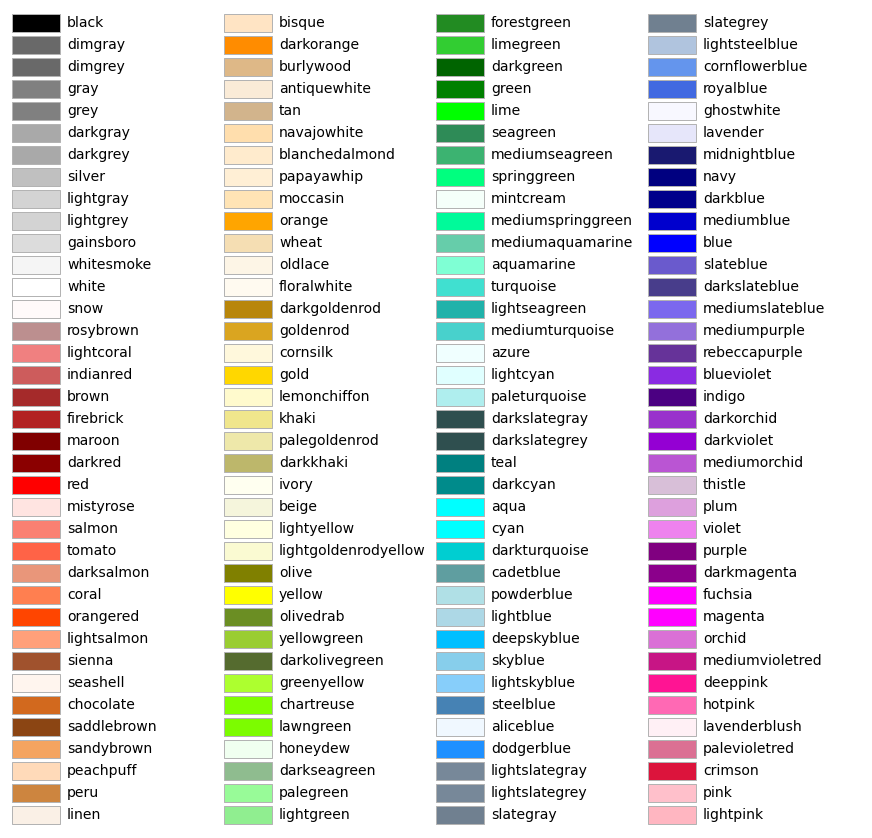

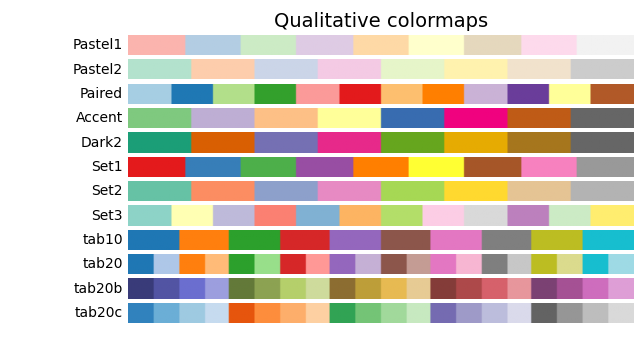

• colors: 一组颜色，[]列表形式去写，在多线图中用于按顺序制定每个线的颜色（包含标记符号的颜色）。工具内的颜色列表c_list。如果只有一条线，就取c_list中的第一个，即蓝色'blue'。
  本工具中提供的颜色列表如下：
  c_list = ['blue', 'gold', 'green', 'red', 'darkgoldenrod', 'darkcyan', 'indigo', 'chocolate', 'olivedrab', 'teal', 'navy', 'firebrick','darkgreen', 'purple', 'cadetblue']
  关于颜色的详细说明： 有关color的具体说明

• isgrid: 是否要网格。要就填True，不要就是False，默认不要。
• xpad=3, ypad=3, xlabelpad=3, ylabelpad=3: 分别为横轴刻度值距离横轴的距离、纵轴刻度值距离纵轴的距离、横轴名字标签距离横轴刻度的距离、纵轴名字标签距离纵轴刻度的距离。默认值3,3,3,3。如果挤了不好看了，再微调此参数，一般不用动。

2. draw_lines函数

draw_lines(expressions, assigns, the_var, ranges, x_name, y_name, save_dir=None,
           location='best', ncol=1, fsize=14, figsize=[5, 4],
           xt_rotation=0, xrotation=0, yrotation=90, linestyles=None, linewidth=1,
           markers=m_list, markersize=3.5, colors=c_list,
           isgrid=False, x_lim=None, y_lim=None, xpad=3, ypad=3, xlabelpad=3,
           ylabelpad=3)

大部分参数和data_lines函数相同。不再赘述。特别说明的有：

• x_lim: 横轴显示的范围，以[起始值,结束值]的形式去写。默认None，根据数据自动安排。除非不好看再调，一般不动该参数。
• y_lim: 纵轴显示的范围，以[起始值,结束值]的形式去写。默认None，根据数据自动安排。除非不好看再调，一般不动该参数。举个例子，“2.2 画单条曲线图”部分不太好看：

expressions = {r'$\pi_r^{NS}$': Pir_NS}

assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1, b:0.05}

the_var = alpha
ranges = [0.7, 0.9, 0.02]

x_name = r'$\rm{(b) \ Parameter \ } \alpha$'
y_name = r'$\pi_r^{NS}$'

draw_lines(expressions=expressions, assigns=assigns, the_var=the_var, ranges=ranges,
           x_name=x_name, y_name=y_name, yrotation=0, ylabelpad=14)

可将其改为：

draw_lines(expressions=expressions, assigns=assigns, the_var=the_var,
           ranges=ranges, x_name=x_name, y_name=y_name,
           yrotation=0, ylabelpad=14,  y_lim=[0.2, 0.20025])

​

3. draw_3D函数

draw_3D(expressions, assigns, the_var_x, start_end_x, the_var_y, start_end_y,
        x_name, y_name, z_name, save_dir=None, colors=c_list, color_alpha=0.8,
        linestyles=ls_list, linewidth=0.2, location='best', ncol=1, fsize=14,
        figsize=[7, 5], precision=1000, xrotation=0, yrotation=0, zrotation=90,
        isgrid=True, edgecolor=None, density=100, x_lim=None, y_lim=None,
        z_lim=None, elevation=15, azimuth=45, roll=0, left_margin=0,
        bottom_margin=0, right_margin=1, top_margin=1, xpad=1, ypad=1, zpad=5,
        xlabelpad=2, ylabelpad=2, zlabelpad=12)

大部分参数和data_lines函数相同。不再赘述。特别说明的有：

• color_alpha: 曲面的透明度。取值范围0到1，浮点数。0表示全透明，1表示完全不透明。默认取0.8。
• precision: 绘画的精细程度。默认取1000，表示画 $1000 \times 1000$ 个点。该值越大，运行速度越慢，太大没必要，根据个人情况权衡。
• zrotation: Z轴名字标签旋转角度，默认值90，字是正的。如果Z轴的名字较长，不好看，可以设成0，字是竖倒着写的，紧贴Z轴，但看的话需要歪脖子，专治脊椎不好使哈。
• edgecolor: 曲面上线框的颜色。若为None，则曲面上不画线。当该参数不为None时，参数linestyles，linewidth和density才起作用。
• density: 曲面上画线的密度，也就是曲面横纵方向各画多少根线。默认100。
• elevation: 仰角 (elevation)。定义了观察者与 xy 平面之间的夹角，也就是观察者与 xy 平面之间的旋转角度。当elevation为正值时，观察者向上倾斜，负值则表示向下倾斜。默认15度。可根据美观与否微调。
• azimuth: 方位角 (azimuth)。定义了观察者绕 z 轴旋转的角度。它决定了观察者在 xy 平面上的位置。azim 的角度范围是 −180 到 180 度，其中正值表示逆时针旋转，负值表示顺时针。默认45度。可根据美观与否微调。
• roll: 滚动角 (roll)。 定义了绕观察者视线方向旋转的角度。它决定了观察者的头部倾斜程。默认0度，不需要动。
• left_margin=0, bottom_margin=0, right_margin=1, top_margin=1: 左、下、右、上的图片留白，默认分别为0,0,1,1。不需要动，除非不好看。

关于视角elevation和azimuth，举个例子：

expressions = {r'$\pi_r^{NW}$': Pir_NW, r'$\pi_r^{BW}$': Pir_BW, r'$\pi_r^{NS}$': Pir_NS, r'$\pi_r^{BS}$': Pir_BS,}
assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1}

the_var_x = alpha
start_end_x = [0.7, 0.8]
the_var_y = b
start_end_y = [0, 0.08]

x_name = r'$\alpha$'
y_name = r'$b$'
z_name = r'$\pi_r$'

draw_3D(expressions=expressions, assigns=assigns, the_var_x=the_var_x, start_end_x=start_end_x, the_var_y=the_var_y,
        start_end_y=start_end_y, x_name=x_name, y_name=y_name, z_name=z_name, color_alpha=0.8, precision=1000, zrotation=0, ncol=4)

draw_3D(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
        start_end_x=start_end_x, the_var_y=the_var_y, start_end_y=start_end_y,
        x_name=x_name, y_name=y_name, z_name=z_name, color_alpha=0.8,
        precision=1000, zrotation=0, ncol=4, elevation=100, azimuth=270)

​

4. draw_max_area函数

draw_max_area(expressions, assigns, the_var_x, start_end_x, the_var_y, start_end_y,
              x_name, y_name, texts=None, save_dir=None,
              precision=1000, fsize=14, figsize=[5, 4], theme='sci', xrotation=0,
              yrotation=90, linewidths=0.1, isgrid=False,
              xpad=3, ypad=3, xlabelpad=3, ylabelpad=5)

大部分参数和上面讲过的函数相同。不再赘述。特别说明的有：

• texts: 表达式expressions中的函数值若分别达到最大，则相应区域应分别标记的文本，以[]形式写。默认None，按照expressions提供的名字标记。注意：标签个数和expressions中的函数顺序要对应。
• theme: 主题。即各区域的配色方案。一般sci论文要保证黑白打印出来能看清，因此，默认值为'sci'，表示符合学术论文美感的灰度配色方案。若theme=None，则表示全白色。

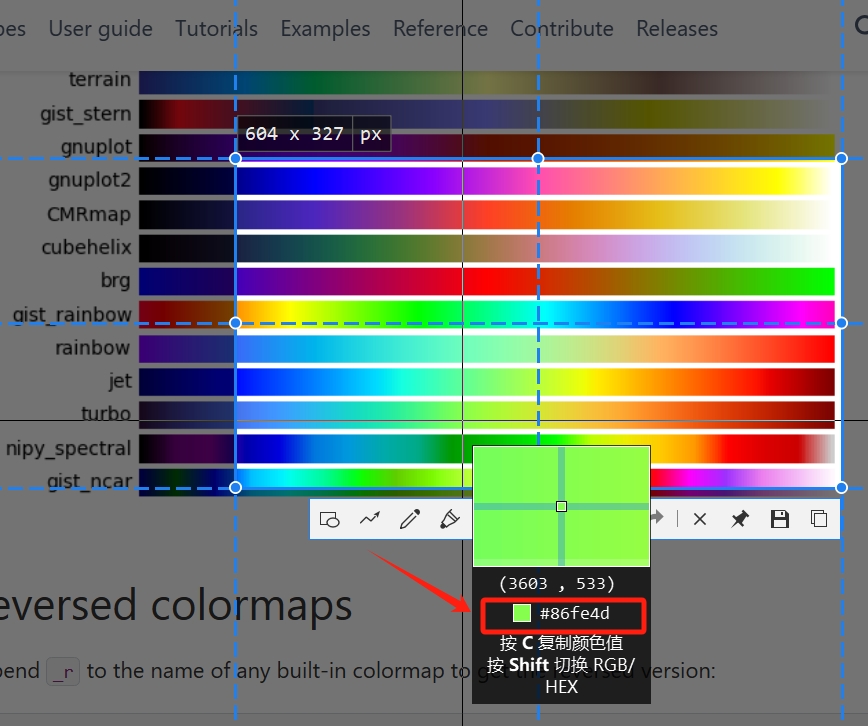

  用户可以以列表['颜色名称或16进制颜色值']的形式提供一套配色方案，16进制颜色值取法可参考下图：

例如：theme=['#ffffff', '#F0F0F0', '#E6E6E6', '#DCDCDC', '#D2D2D2', '#C8C8C8', '#BEBEBE', '#B4B4B4', '#AAAAAA', '#A0A0A0', '#969696', '#919191', '#8C8C8C', '#878787', '#828282', '#7D7D7D', '#787878', '#6E6E6E', '#646464']。

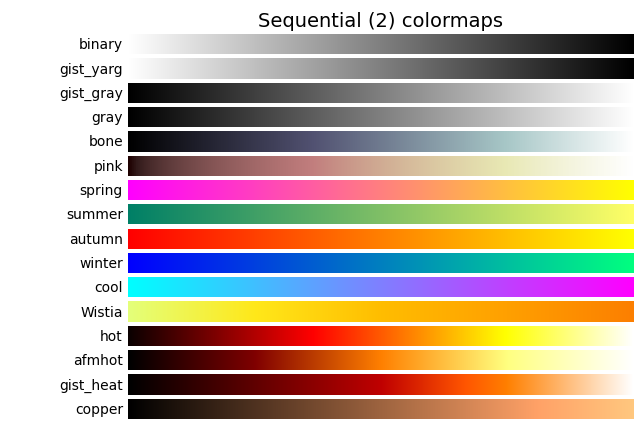

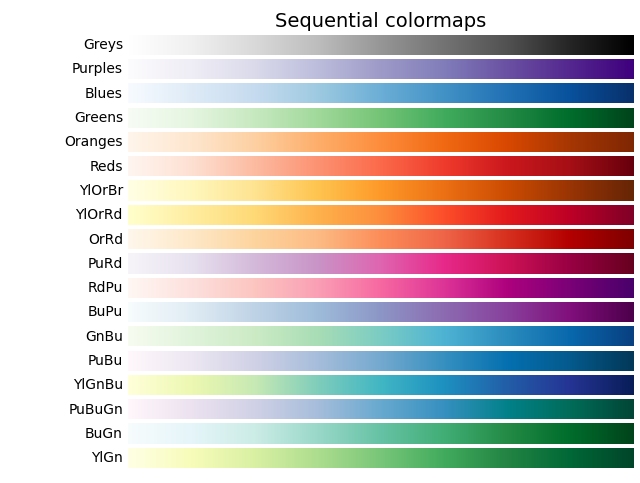

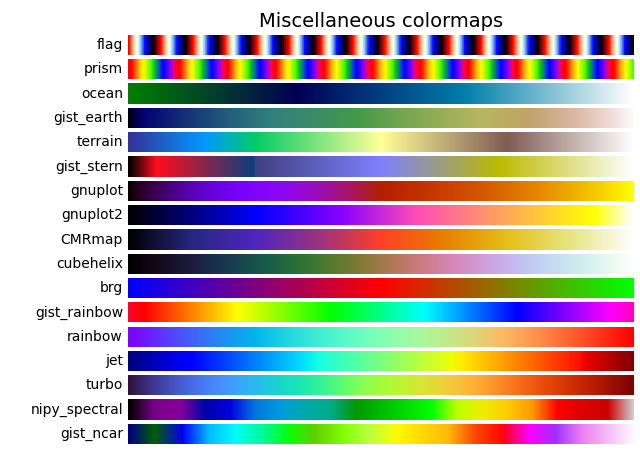

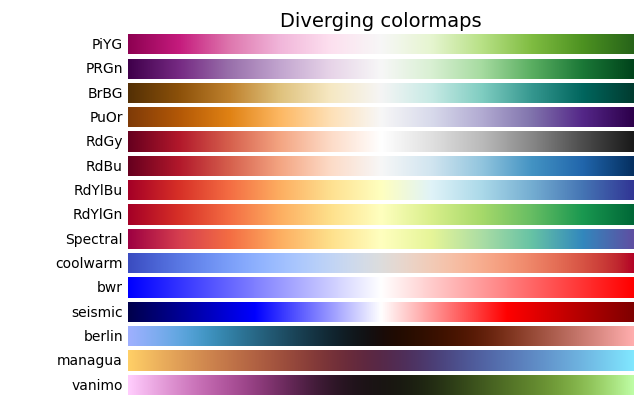

工具中（确切地说是Python的Matplotlib）提供了现成的配色方案（例如'viridis', 'plasma', 'inferno', 'magma', 'cividis'等），具体完整方案和效果列示如下：

举几个例子，来看看这些方案的效果如何：

expressions = {
    r'$\pi_r^{NW}$': Pir_NW,
    r'$\pi_r^{BW}$': Pir_BW,
    r'$\pi_r^{NS}$': Pir_NS,
    r'$\pi_r^{BS}$': Pir_BS,}

assigns = {c_n: 0.2, c_r: 0.1, delta: 0.8, e_n: 1, e_r: 0.6, p_e: 0.1, E: 2, k: 1.1}

the_var_x = alpha
start_end_x = [0.7, 0.8]
the_var_y = b
start_end_y = [0, 0.08]

x_name = '$\\alpha$ \n $\\rm{(b) \\ With \\ blockchain}$'
y_name = r'$b$'

texts = [r'$\rm{NW}$', r'$\rm{BW}$', r'$\rm{NS}$', r'$\rm{BS}$']


draw_max_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x, start_end_x=start_end_x, the_var_y=the_var_y,
             start_end_y=start_end_y, x_name=x_name, y_name=y_name, texts=texts, yrotation=0)

区域 0: 中心坐标 = [0.7671627089581086, 0.0634762952000335]
区域 1: 中心坐标 = [0.74544927 0.03695231]
区域 2: 中心坐标 = [0.7224541825812423, 0.07136930428315474]

draw_max_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
              start_end_x=start_end_x, the_var_y=the_var_y,
              start_end_y=start_end_y, x_name=x_name, y_name=y_name,
              texts=texts, yrotation=0, theme=None)

区域 0: 中心坐标 = [0.7671627089581086, 0.0634762952000335]
区域 1: 中心坐标 = [0.74544927 0.03695231]
区域 2: 中心坐标 = [0.7224541825812423, 0.07136930428315474]

draw_max_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
              start_end_x=start_end_x, the_var_y=the_var_y,
              start_end_y=start_end_y, x_name=x_name, y_name=y_name,
              texts=texts, yrotation=0, theme='viridis')

区域 0: 中心坐标 = [0.7671627089581086, 0.0634762952000335]
区域 1: 中心坐标 = [0.74544927 0.03695231]
区域 2: 中心坐标 = [0.7224541825812423, 0.07136930428315474]

draw_max_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
              start_end_x=start_end_x, the_var_y=the_var_y,
              start_end_y=start_end_y, x_name=x_name, y_name=y_name,
              texts=texts, yrotation=0,
              theme= ['red', 'yellow', 'blue', 'green', 'gold', 'orange', 'cyan'])

区域 0: 中心坐标 = [0.7671627089581086, 0.0634762952000335]
区域 1: 中心坐标 = [0.74544927 0.03695231]
区域 2: 中心坐标 = [0.7224541825812423, 0.07136930428315474]

5. draw_detail_area函数

draw_detail_area(expressions, assigns, the_var_x, start_end_x, the_var_y, start_end_y,
                 x_name, y_name, save_dir=None,
                 precision=1000, fsize=14, figsize=[7, 4], theme='sci', xrotation=0,
                 yrotation=90, linewidths=0.1,
                 isgrid=False, xpad=3, ypad=3, xlabelpad=3, ylabelpad=5,
                 prefix=r'$\rm{Region}$',
                 numbers='roman', reverse=True, remove_eq=True, dropout=0.01)

各参数含义同draw_max_area函数以及之前讲过的函数。需要特别说明的地方如下：

• prefix: 前缀。可以是"区域"也可以是"$\rm{Region}$"，默认"$\rm{Region}$"，是以LaTeX格式写的新罗马字体的英文，显示为"$\rm{Region}$"。
• numbers: 序号标记风格。有三种可选："roman", "letter" 和"number"，分别表示罗马数字、大写英文字母和阿拉伯数字。默认"roman"。
• reverse: 默认True，表示降序排布，即$A>B>C...$的形式。若为False，则升序排布$A<B<C...$。
• remove_eq: 是否不考虑等式？默认True，不带等式。若为False，则带等式，如$A>B=C>D..$。
• dropout: 点数占比小于多少不考虑？用于排除一些边界部分十分微小的区域。默认0.01。这个参数不要去动。

举几个例子，看看效果：

alpha, beta, c, x, y = symbols('alpha,beta,c,x,y')

exp1 = 2 * alpha * x - beta * y ** 2 + c * x * y
exp2 = 2 * alpha * x + 3 * beta * y + c * x * y
exp3 = alpha * x - 2 * beta * y + c * x * y

expressions = {r'$\Pi_1$': exp1, r'$\Pi_2$': exp2, r'$\Pi_3$': exp3}

assigns = {alpha: 2, beta: 3, c: 1.5}

the_var_x = x
start_end_x = [0, 20]
the_var_y = y
start_end_y = [-20, 20]

x_name = r'参数$x$'
y_name = r'参数$y$'

draw_detail_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
                 start_end_x=start_end_x, the_var_y=the_var_y,
                  start_end_y=start_end_y, x_name=x_name, y_name=y_name, yrotation=0,
                 remove_eq=False, dropout=0.01)

区域 $\Pi_3 > \Pi_2 > \Pi_1$: 中心坐标 = [  9.99649702 -11.49728879]
区域 $\Pi_3 > \Pi_1 > \Pi_2$: 中心坐标 = [ 9.60920009 -2.26787271]
区域 $\Pi_1 > \Pi_2 > \Pi_3$: 中心坐标 = [10.27059755 -0.86965807]
区域 $\Pi_2 > \Pi_1 > \Pi_3$: 中心坐标 = [10.25020558  1.88464055]
区域 $\Pi_2 > \Pi_3 > \Pi_1$: 中心坐标 = [ 9.71049007 11.56355666]

draw_detail_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
                 start_end_x=start_end_x, the_var_y=the_var_y,
                 start_end_y=start_end_y, x_name=x_name, y_name=y_name,
                 yrotation=0, remove_eq=True, dropout=0.01, prefix='区域',
                 numbers='letter', reverse=False)

区域 $\Pi_1 < \Pi_2 < \Pi_3$: 中心坐标 = [  9.99649702 -11.49728879]
区域 $\Pi_2 < \Pi_1 < \Pi_3$: 中心坐标 = [ 9.60920009 -2.26787271]
区域 $\Pi_3 < \Pi_2 < \Pi_1$: 中心坐标 = [10.27059755 -0.86965807]
区域 $\Pi_3 < \Pi_1 < \Pi_2$: 中心坐标 = [10.25020558  1.88464055]
区域 $\Pi_1 < \Pi_3 < \Pi_2$: 中心坐标 = [ 9.71049007 11.56355666]

draw_detail_area(expressions=expressions, assigns=assigns, the_var_x=the_var_x,
                 start_end_x=start_end_x, the_var_y=the_var_y,
                 start_end_y=start_end_y, x_name=x_name, y_name=y_name, yrotation=0,
                 remove_eq=True, dropout=0.01, theme='coolwarm',
                 prefix='区域',  numbers='number', reverse=False)

区域 $\Pi_1 < \Pi_2 < \Pi_3$: 中心坐标 = [  9.99649702 -11.49728879]
区域 $\Pi_2 < \Pi_1 < \Pi_3$: 中心坐标 = [ 9.60920009 -2.26787271]
区域 $\Pi_3 < \Pi_2 < \Pi_1$: 中心坐标 = [10.27059755 -0.86965807]
区域 $\Pi_3 < \Pi_1 < \Pi_2$: 中心坐标 = [10.25020558  1.88464055]
区域 $\Pi_1 < \Pi_3 < \Pi_2$: 中心坐标 = [ 9.71049007 11.56355666]
