sbl-optimizer

Print pattern optimizer for Swell by Light.

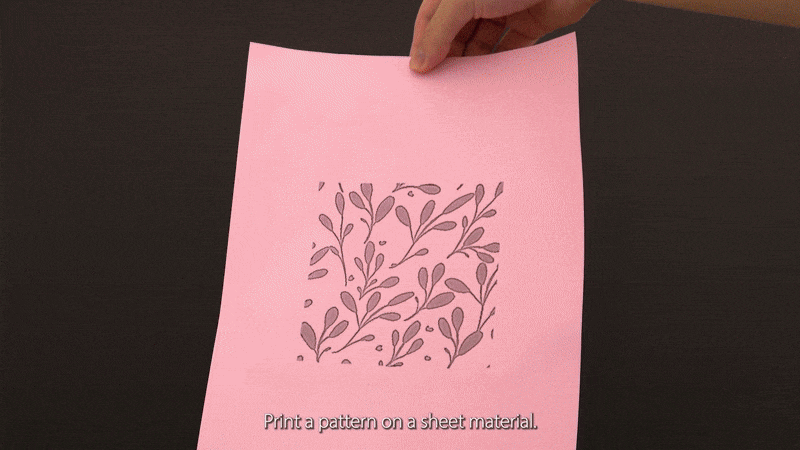

Swell by Light (SbL) is an approachable technique for freeform raised textures on paper and other materials. SbL-Optimizer improves print patterns considering heat diffusion, making the resulting swell patterns better match the original images.

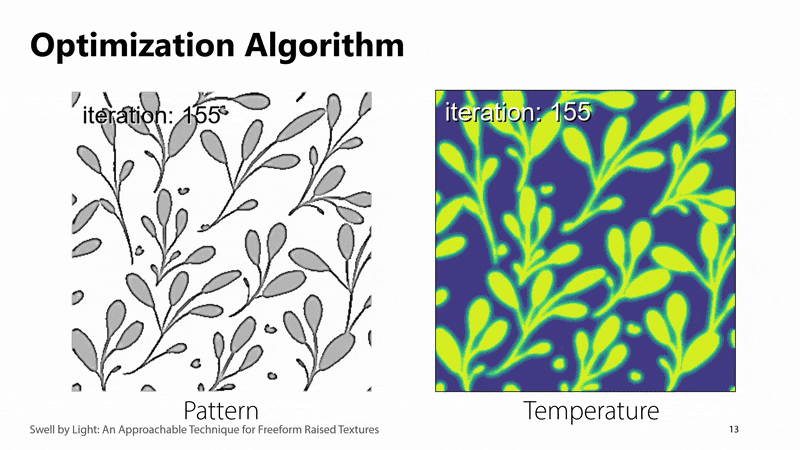

Optimization of the printed pattern results in a uniform temperature pattern closely matching the original pattern.

---

Table of Contents

• sbl-optimizer
  • Table of Contents
  • Features
  • Installation
    • 1. (Recommended) From PyPI
    • 2. (Alternative) From Source
    • Requirements
  • Quick Start
  • Command Line Interface
    • Usage
    • Arguments
    • Options
  • Configuration
  • Examples
  • Citation
  • License

---

Features

• Adaptive heat‐pattern optimization
  Compensates for heat diffusion to produce raised textures that match your design.
• Simple CLI
  One‐command execution, with JSON‐based configuration and image input.
• Built on Python
  Uses NumPy, Pillow, and Matplotlib for computations and visualizations.

---

Installation

Install sbl-optimizer in two easy ways:

1. (Recommended) From PyPI

pip install sbl-optimizer

2. (Alternative) From Source

Clone the repository and install locally:

git clone https://github.com/sosucat/sbl-optimizer.git
cd sbl-optimizer
pip install .

Requirements

Ensure you have Python and dependencies:

Libraries	Versions
Python	3.9 – 3.11
NumPy	1.24 - 2.2
Pillow	9.5 - 11.x
Matplotlib	3.7 - 3.10

You can also install dependencies manually if they were not installed automatically:

pip install numpy pillow matplotlib

---

Quick Start

1. Run the optimizer with a sample image:

   sbl-optimizer


2. Locate the generated optimized pattern sample_opt.pdf in the current directory.

3. Check the simulated temperature distribution sample_temperature.png and swell pattern sample_swell.png.

4. Print the sample_opt.pdf on paper, apply paste, and expose to a strong LED spotlight. Darker printed regions absorb more heat and swell.

5. Try optimizing your own pattern.

   sbl-optimizer path/to/your_image.png


---

Command Line Interface

Usage

sbl-optimizer [OPTIONS] <IMAGE>

Arguments

<IMAGE>
Path to the input image (JPG, PNG)

Options

Option	Description
-c, --config <FILE>	Path to JSON config file
-h, --help	Show help message and exit

---

Configuration

Some parameters can be customized via a JSON file (default: config.json shipped with the package).

config.json

{
  "swell_temperature": 145.0,
  "light_power": 100.0,
  "light_diameter": 0.06,
  "alpha": 5e-07,
  "verbose": 1,
  "resolution": 120000
}

Key	Type	Description
swell_temperature	float	Target swelling temperature (°C). Adjust this based on the swell temperature of the paste you have.
light_power	float	Light source power (W). Adjust this according to your light's power.
light_diameter	float	Diameter of the light circle on paper (m). Adjust based on the light circle diameter during heating.
alpha	float	Thermal diffusivity of paper (m²/s).
verbose	int	Bool enabling logging. 0: turned off; 1: turned on.
resolution	int	Number of cells paper is divided into in thermal simulations. Reduce this for faster optimization. Increase for a finer result.

To override defaults:

sbl-optimizer --config path/to/your_config.json <IMAGE>

---

Examples

1. Use default settings on a sample image.

   sbl-optimizer


2. Use default settings on your image.

   sbl-optimizer flower.jpg


3. Use custom settings

   sbl-optimizer --config my_config.json


   , where my_config.json looks like this:

   {
   "swell_temperature": 135.0,
   "light_power": 120.0,
   "light_diameter": 0.07,
   "alpha": 5e-07,
   "verbose": 0,
   "resolution": 50000
   }


Output files (in same folder as input image sample.jpg):

File	Description
sample_opt.pdf	Optimized pattern to be printed.
sample_temperature.png	Simulated temperature distribution.
sample_swell.png	Simulated swell pattern.

---

Citation

If you use sbl-optimizer in your research or projects, please cite:

Sosuke Ichihashi, Noura Howell, and HyunJoo Oh. 2025.
Swell by Light: An Approachable Technique for Freeform Raised Textures.
In Proceedings of the Nineteenth International Conference on Tangible, Embedded, and Embodied Interaction (TEI '25). Association for Computing Machinery, New York, NY, USA, Article 45, 1–16. https://doi.org/10.1145/3689050.3704420

@inproceedings{10.1145/3689050.3704420,
author = {Ichihashi, Sosuke and Howell, Noura and Oh, HyunJoo},
title = {Swell by Light: An Approachable Technique for Freeform Raised Textures},
year = {2025},
isbn = {9798400711978},
publisher = {Association for Computing Machinery},
address = {New York, NY, USA},
url = {https://doi.org/10.1145/3689050.3704420},
doi = {10.1145/3689050.3704420},
booktitle = {Proceedings of the Nineteenth International Conference on Tangible, Embedded, and Embodied Interaction},
articleno = {45},
numpages = {16},
keywords = {2.5D fabrication, Personal fabrication, tactile rendering},
location = {Bordeaux / Talence, France},
series = {TEI '25}
}

See the paper and project page for more details.

---

License

This project is licensed under the MIT License.\

---
