anatomapa

Pinte o corpo humano com os seus dados.
De um dicionário ou de uma planilha a um mapa de calor anatômico em SVG, pronto pra publicar, em poucas linhas de Python e com zero dependências.

Português  ·  English

Sobre

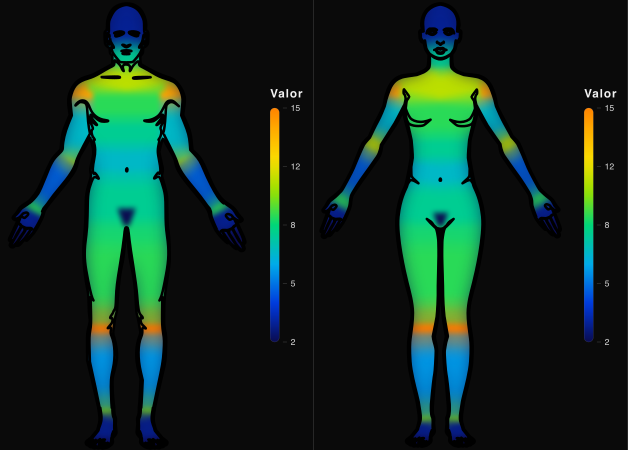

anatomapa é uma biblioteca Python para gerar mapas de calor anatômicos da superfície externa do corpo humano: você entrega valores por região (frequência, intensidade ou densidade de eventos) e a lib devolve o corpo colorido, de frente e de costas, masculino ou feminino, com a cor proporcional ao valor. Serve pra qualquer área que registra a região corporal: peçonhentos, trauma ocupacional, lesão esportiva, forense, queimaduras e dermatologia.

• Zero dependências: só a stdlib do Python no núcleo; PNG/JPG é um extra opcional.
• Determinística: a mesma entrada gera exatamente o mesmo SVG.
• Bilíngue: entende nomes de região em PT-BR e EN e escreve rótulos nos dois idiomas.

Instalação

pip install anatomapa

Requer Python 3.10+. Para gerar PNG/JPG/JPEG (saída raster), instale o extra opcional, que traz cairosvg e Pillow. As aspas importam, zsh e fish tratam os colchetes como glob:

pip install "anatomapa[raster]"

Início rápido

import anatomapa as am

fig = am.heatmap({"hand": 5153, "foot": 13666, "face": 845})
fig.save("mapa.svg")

Pronto: um SVG com mãos, pés e face coloridos por valor. O resto deste manual é opcional.

Exemplos rápidos

import anatomapa as am
from anatomapa import Region

am.heatmap({
    Region.UPPER_CHEST: 90,
    Region.HAND: 40,
    Region.KNEE: 12,
}).save("mapa.svg")

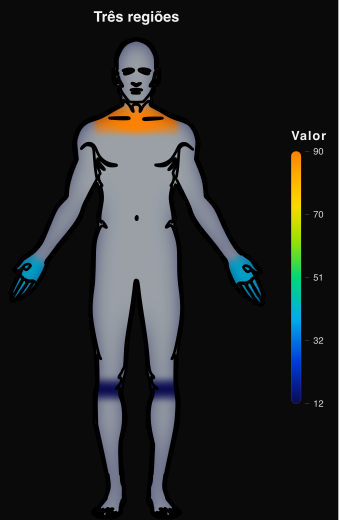

Um dicionário com três regiões já basta. Região sem valor sai em cinza neutro, que significa "sem dado", não "valor baixo"; e a mão sem sufixo de lado pinta as duas mãos.

am.heatmap(
    {Region.LEG: 80, Region.UPPER_BACK: 30},
    view="posterior",
).save("mapa.svg")

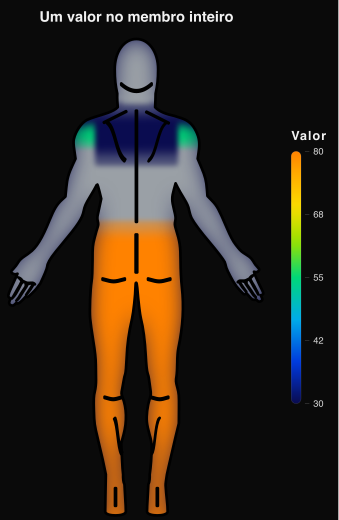

leg é o membro inferior inteiro: um valor só desce para nádegas, coxa, joelho, perna, tornozelo, pé e dedos. É a herança em ação: você manda o dado no nível que tiver.

am.heatmap({
    Region.LEG_RIGHT: 80,        # membro inferior direito inteiro
    Region.THIGH_LEFT: 20,       # o esquerdo, segmento a segmento
    Region.LOWER_LEG_LEFT: 95,
    Region.FOOT_LEFT: 40,
    Region.UPPER_CHEST_RIGHT: 60,
}).save("mapa.svg")

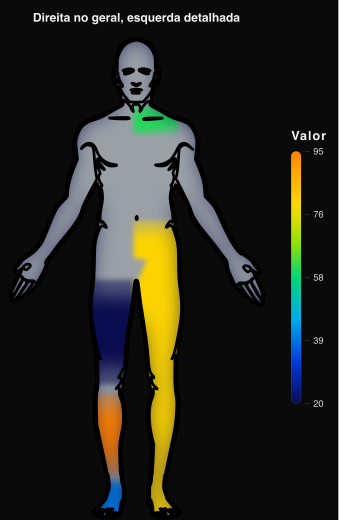

Um lado no geral e o outro em detalhe, na mesma chamada. À direita tudo sai em 80; à esquerda pinta só o declarado, e o dedo do pé herda 40 do pé, o ancestral mais próximo. O quadril esquerdo fica sem valor e não pinta: quem detalha assume cobrir tudo que quer pintar.

dados = {
    Region.UPPER_BACK: 120,
    Region.LOWER_BACK: 340,
    Region.SHOULDER_LEFT: 90,
    Region.KNEE: 55,
}

fig = am.heatmap(dados, view="both", body="female", title="Lesões por região")
fig.save("mapa.svg")
fig.save("mapa.png")  # o formato sai da extensão

A figura é um objeto: monte o dado numa variável, gere uma vez e salve em quantos formatos quiser, sem recalcular nada (o .png pede o extra raster). view="both" desenha frente e costas com uma escala e uma legenda só.

# uma linha por região; você declara as colunas, nada é adivinhado
dados = am.from_xlsx("lesoes.xlsx", sheet="2024",
                     region_col="Região", value_col="Total", header=True)

# os rótulos da planilha quase nunca batem com os ids, então o de-para é seu
de_para = {"MÃO": Region.HAND, "ANTE-BRAÇO": Region.FOREARM, "PERNA": Region.LOWER_LEG}

print(am.validate(dados, region_map=de_para))  # confere antes de desenhar
am.heatmap(dados, region_map=de_para).save("mapa.svg")

A resolução é estrita, então caixa alta, acento, espaço e hífen contam: é pra isso que o region_map existe. validate() é um ensaio que não desenha nada, pra conferir o de-para antes. Atenção ao recorte: planilha com BRAÇO e ANTE-BRAÇO em linhas separadas quer UPPER_ARM (o segmento acima do cotovelo), não ARM, que é o membro inteiro; o mesmo vale pra PERNA ao lado de COXA, que é LOWER_LEG.

Parâmetros de heatmap()

am.heatmap(values, view="anterior", body="male", lang="pt", format="svg",
           title=None, background="transparent", on_unknown="error",
           region_map=None, split=False)

Retorna um objeto Figure. Nome de região desconhecido levanta ResolutionError (exceção pública da lib). A paleta é sempre a térmica (azul frio para laranja quente, visual de câmera térmica) e a escala sempre linear, sem escolha.

Fundo e título

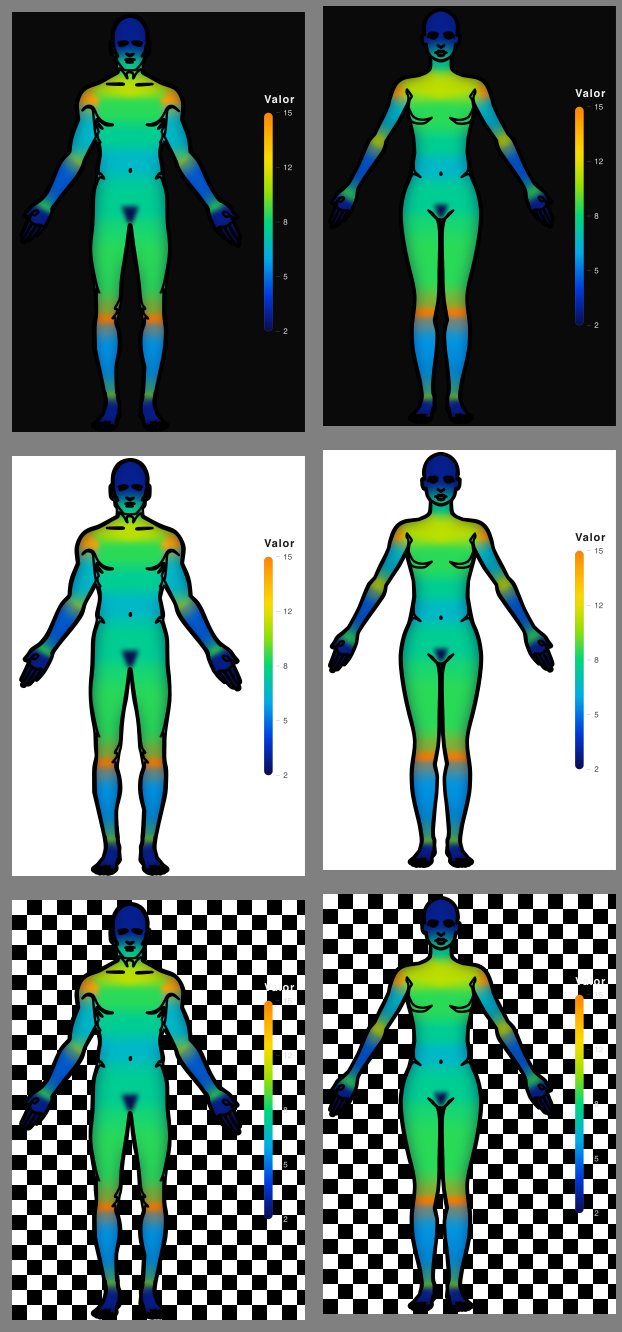

• background: "dark" (#0a0a0a), "light" (#ffffff) ou "transparent" (padrão); as cores da legenda se adaptam ao fundo escolhido.
• title: negrito, centralizado acima do corpo; título longo encolhe a fonte pra caber e o texto vai também no <title> do SVG. Com split=True, cada figura recebe o título.
• Legenda e degradê térmico: nativos, sem parâmetro. A escala conta só valor que realmente pinta (agregador coberto pelos filhos fica de fora), e os marcadores ganham casas decimais quando arredondar para inteiro repetiria dois deles.

Nomes de região

A identificação é estrita: vale o id exato da região ou uma chave do seu region_map; nada é adivinhado. Nome desconhecido levanta ResolutionError, listando o que falhou e sugerindo o mais parecido. Controle com on_unknown: "error" (padrão), "skip" ou "warn".

No código: o enum Region. from anatomapa import Region traz 94 constantes: os 32 ids canônicos mais as versões _LEFT/_RIGHT das 31 bilaterais. Cada membro é a própria string do id (Region.HAND == "hand"), com autocomplete e typo virando erro imediato.

Lateralidade. Todas as regiões são bilaterais, menos genital, central. O sufixo do id escolhe o lado: Region.HAND_RIGHT pinta só a direita; sem sufixo, os dois lados. O lado é o do observador (esquerda da imagem), não o anatômico; lado em região central é erro.

Seus nomes vindos da planilha: region_map. Você declara o de-para uma vez, no código; a chave é comparada exatamente como está na fonte, com acento e caixa. Exemplo com Excel nos Exemplos rápidos.

Regiões e hierarquia

São 32 regiões numa árvore de até 3 níveis; a coluna Dentro de mostra o pai de cada uma. Linha sem marca em Frente e Costas é agregadora: não desenha nada, e um valor nela desce para os filhos.

Herança (rollup), consciente de lado. Mande o dado no nível que você tiver. Para pintar cada região, a lib sobe pela árvore e usa o primeiro ancestral com valor. Três regras:

1. Sobe até achar um valor e para no primeiro.
2. Em cada degrau, o lado explícito vence o geral (foot_left antes de foot).
3. Região mais funda vence ancestral mais raso: em {"leg_left": 10, "foot": 2}, o pé esquerdo vale 2, não 10.

O caso real de perícia, um lado no geral e o outro em detalhe, é o terceiro dos Exemplos rápidos.

Migrando da 0.3 (quebras). leg era a panturrilha (agora lower_leg) e arm era o braço acima do cotovelo (agora upper_arm); hoje são os membros inteiros. Desde a 0.4.0 não há mais aviso em tempo de execução: o código antigo roda em silêncio pintando outra coisa, então confira seus usos antes de atualizar. pelvis virou hip, filho de leg; buttocks também mudou para leg, então valor em trunk não pinta mais as nádegas. chest, abdomen e back viraram agregadores.

Região sem dado sai nativamente em cinza neutro (#9aa0a6), distinto do frio: "sem dado" não se confunde com "poucos casos". Sem parâmetro.

Entrada de dados

heatmap() aceita dict ou qualquer iterável de pares (região, valor), então a saída dos leitores vai direto. Em todos, você declara as colunas; nada é adivinhado.

• from_dict(data): normaliza um dict {região: valor} em pares.
• from_csv(fonte, region_col, value_col, delimiter=","): arquivo ou string CSV.
• from_json(fonte, region_key, value_key): objeto {"hand": 10} ou lista [{"region": ..., "value": ...}].
• from_records(registros, region_col, value_col): dicts, namedtuples, dataclasses e DataFrame do pandas (duck typing).
• from_xlsx(fonte, sheet, region_col, value_col, header, aggregate): Excel .xlsx sem dependência externa; coluna por índice, letra "D" ou nome do cabeçalho. aggregate="count" conta uma linha por caso, "sum" soma e None (padrão) espera uma linha por região. Exemplo completo nos Exemplos rápidos.

Saída: o objeto Figure

Pra saída raster, instale o extra pip install "anatomapa[raster]" (cairosvg e Pillow, importados só sob demanda; o núcleo segue zero dependências). A figura rasteriza com o mesmo visual térmico do SVG; sem o extra, png/jpg/jpeg levanta ImportError com a dica.

Utilidades

validate(values, body="male", region_map=None) faz o dry-run: mostra o que resolve e o que não, sem renderizar.

am.validate({"hand": 1, "haand": 2, "hand_right": 3})
# {'resolved': {'hand': 'hand', 'hand_right': 'hand_right'},
#  'unresolved': {'haand': {'reason': 'região desconhecida', 'suggestions': ['hand', 'head', 'hand_left']}}}

list_regions(lang="pt", body="male", view=None) lista as regiões, cada uma como {"id", "label", "bilateral", "parent", "views"}; view filtra por vista (agregadoras, de views vazio, sempre aparecem).

Galeria

Licença e atribuição

Distribuído sob a licença MIT. Veja o arquivo LICENSE.

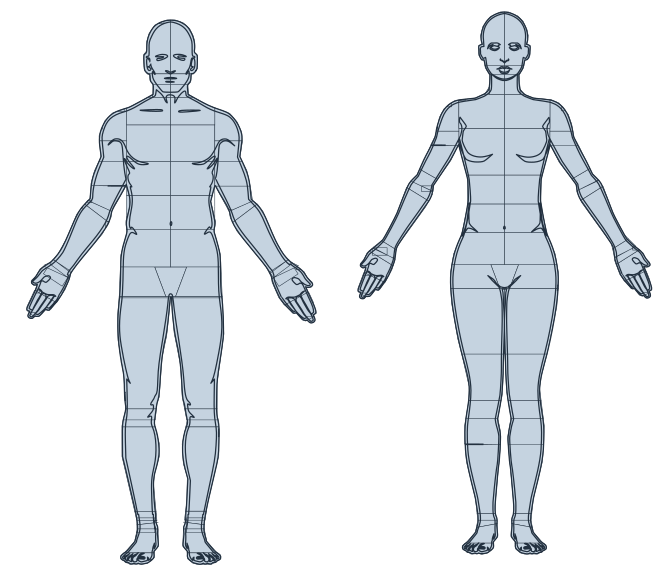

As silhuetas dos modelos SVG derivam de fonte em domínio público (CC0); detalhes em app/anatomapa/assets/ATTRIBUTION.txt.

Créditos

• Pedro Rosa: programador/criador
• Marcelo Reis: Professor do Programa de Pós-Graduação em Análise de Sistemas Ambientais, CESMAC
• Mozart Melo: coordenador/orientador, CESMAC
• Centro Universitário CESMAC: instituição
